Артикул:
PT-G503-PHR-PTP-HV
Характеристики
Полное наименование:
—

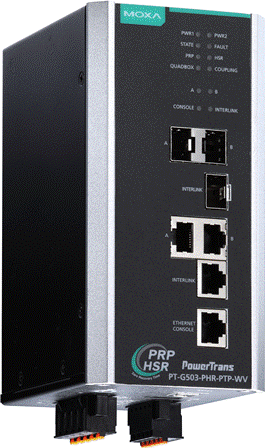

Модуль резервирования PT-G503-PHR-PTP-HV IEC 61850-3 and IEC 62439-3 full Gigabit managed redundancy box, with 3 10/100/1000BaseT(X) ports or 100/1000Base SFP po
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль резервирования PT-G503-PHR-PTP-HV от компании MOXA Inc. представляет собой управляемое устройство с тремя комбинированными портами Gigabit Ethernet, предназначенное для обеспечения надежности и бесперебойной работы промышленных сетей. Это решение соответствует международным стандартам IEC 61850-3 и IEC 62439-3, что подтверждает его пригодность для применения в критически важных инфраструктурах, таких как энергетика и автоматизация подстанций.
Ключевые технические особенности устройства включают:
- Комбинированные порты Ethernet: три порта Gigabit Ethernet с возможностью использования как RJ-45, так и SFP-модулей, обеспечивая гибкость в выборе типа подключения.
- Поддержка протоколов резервирования: HSR (High-availability Seamless Redundancy) и PRP (Parallel Redundancy Protocol) для обеспечения непрерывности передачи данных без потерь и задержек.
- Управление и мониторинг: поддержка SNMP (v1/v2c/v3), Telnet, HTTP и SNMP Inform для эффективного управления и мониторинга состояния устройства.
- Электропитание: два изолированных входа питания с диапазоном напряжений 88–300 В DC и 85–264 В AC, что повышает гибкость в выборе источника питания.
- Релейный выход: один канал с максимальной нагрузочной способностью 1 А при 24 В DC для сигнализации о состоянии устройства.
- Условия эксплуатации: широкий диапазон рабочих температур от -40 до +85°C, что позволяет использовать устройство в различных климатических условиях.
- Сертификации: соответствие стандартам IEC 61850-3, IEC 62439-3, UL 508, EN 55022 Class A и FCC Part 15 Subpart B Class A, подтверждающим высокие требования к безопасности и электромагнитной совместимости.
Области применения PT-G503-PHR-PTP-HV включают:
- Энергетика: автоматизация подстанций, где требуется высокая надежность и бесперебойная передача данных.
- Транспорт: системы управления на транспорте, где критична надежность и скорость передачи информации.
- Промышленность: автоматизация производственных процессов, требующих устойчивой и быстрой передачи данных.
Преимущества устройства:
- Высокая надежность: поддержка современных протоколов резервирования HSR и PRP обеспечивает непрерывность передачи данных.
- Гибкость подключения: комбинированные порты позволяют использовать различные типы соединений в зависимости от потребностей сети.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и соответствие стандартам электромагнитной совместимости гарантируют стабильную работу в сложных условиях.
- Удобство управления: поддержка различных протоколов управления и мониторинга упрощает интеграцию в существующие системы управления.
Совместимость и интеграция с другим оборудованием обеспечиваются благодаря поддержке стандартов IEEE 802.3 для различных типов Ethernet-соединений, а также наличию комбинированных портов, позволяющих использовать как медные, так и оптоволоконные соединения. Это делает PT-G503-PHR-PTP-HV универсальным решением для построения надежных и высокоскоростных промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.21 |
| Габаритные размеры, мм | 80 x 160 x 110 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 3 |
| Комбинированные разъемы (витая пара + SFP) | 3 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/PT-G503-PHR-PTP.htm |
| Потребление тока | Макс. 0.150/0.080 А при 110/220 В пост., макс. 0.260/0.170 А при 110/220 В перем. |
| MIB-базы | IEC 62439-3 MIB |
| Специализированные протоколы | MMS |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX |
| Среднее время наработки на отказ (MTBF), часов | 566844 |
| Протоколы синхронизации времени | SNTP, NTP Server/Client, IEEE 1588v2 PTP |
| Протоколы управления | IPv4/IPv6, PRP/HSR, SNMPv1/v2c/v3, DHCP Client, BootP, SMTP, RARP, HTTP, Telnet, LLDP, Flow Control, Back Pressure Flow Control, SNMP Inform, Port Mirror, Fiber Check, Syslog, RMON Filter: Multicast Filter Behavior |
| Протоколы фильтрации | Static Multicast |
| Протоколы резервирования | HSR, PRP, RSTP grouping |
| Протоколы безопасности | RADIUS, TACACS+, Trusted Access Control, Authentication Certificate (SSL Certificate, SSH Key Regenerate) |
| Напряжение лог. 0 | -30 ~ +3 В |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Применение на транспорте | EN 50121-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMI) | EN 55022 Class A FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) *перед использованием двух вводов питания обратитесь к стр.8 Руководства 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +85 |
| Защита по току | Есть |
| Защита от пыли и влаги | IP40 |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Ethernet-консоль Консоль USB |
| Тип устройства | Коммутатор |
| Серия устройства | PT-G500 |
