Артикул:
PT-510-SS-SC-48
Характеристики
Полное наименование:
—

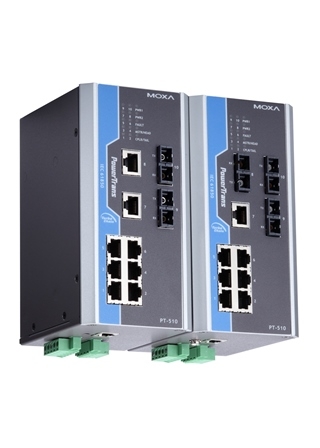

Коммутатор PT-510-SS-SC-48 IEC 61850-3 managed DIN-Rail switch, 8 x 10/100BaseT(X), 2 x 100BaseFX SM, SC connectors, 1 power supply (48 VDC), t:-40/+8
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PT-510-SS-SC-48 от компании MOXA Inc. представляет собой управляемое устройство уровня L2, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных сетях. Он оснащен 8 портами 10/100Base-TX (RJ45) и 2 портами 100Base-FX (одномодовое оптоволокно, разъем SC), что позволяет гибко интегрировать его в различные инфраструктуры.
Ключевые технические особенности включают:
- Уровень коммутатора: L2, обеспечивающий эффективную обработку данных на канальном уровне.
- Стандарты IEEE: поддержка ключевых стандартов, включая IEEE 802.3 для 10Base-T, IEEE 802.3u для 100Base-T(X) и 100Base-FX, IEEE 802.1D для Spanning Tree Protocol, IEEE 802.1Q для VLAN Tagging, IEEE 802.1p для Class of Service, IEEE 802.1X для аутентификации, IEEE 802.3ad для Port Trunk с LACP, IEEE 802.1s для Multiple Spanning Tree Protocol.
- Промышленные протоколы: поддержка EtherNet/IP и Modbus/TCP для интеграции с промышленными системами автоматизации.
- Протоколы управления: IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON.
- Протоколы фильтрации: IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP.
- Протоколы резервирования: STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation.
- Протоколы безопасности: RADIUS, TACACS+, SSL, SSH, Port Lock.
- Протоколы синхронизации времени: SNTP, NTP Server/Client.
- Управление потоками: IEEE 802.3x flow control, back pressure flow control.
- Таблица MAC-адресов: 8000 записей для эффективного управления адресами.
- Размер буфера пакетов: 1 Мбит для обеспечения надежной передачи данных.
- Количество приоритизированных очередей: 4 для управления качеством обслуживания.
- Релейный вывод: 1 канал с нагрузочной способностью 1 А при 24 В постоянного тока для сигнализации об ошибках.
- Интерфейс управления: консоль RS-232 для настройки и мониторинга устройства.
- Рабочая температура: от -40°C до +85°C, что позволяет использовать коммутатор в экстремальных условиях.
- Материал корпуса: металл, обеспечивающий прочность и долговечность устройства.
- Габаритные размеры: 80 x 160 x 110 мм, вес 1,21 кг для удобства монтажа и эксплуатации.
- Монтаж: на DIN-рейку, с возможностью настольного или настенного монтажа (опционально).
- Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-3 RS, IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT).
- Применение на электрических подстанциях: соответствует стандартам IEC 61850-3 и IEEE 1613 для обеспечения надежной работы в энергетических системах.
- Среднее время наработки на отказ (MTBF): 372276 часов, что свидетельствует о высокой надежности устройства.
Коммутатор PT-510-SS-SC-48 предназначен для использования в промышленных сетях, включая системы автоматизации, энергетические объекты и другие критически важные инфраструктуры. Его возможности по интеграции с промышленными протоколами и поддержка различных стандартов IEEE делают его универсальным решением для обеспечения надежной и эффективной передачи данных в сложных условиях эксплуатации.
Преимущества использования PT-510-SS-SC-48 включают:
- Надежность: соответствие строгим промышленным стандартам и высокая степень защиты от внешних воздействий.
- Гибкость: возможность интеграции в различные сетевые инфраструктуры благодаря поддержке множества протоколов и стандартов.
- Долговечность: прочный металлический корпус и широкий диапазон рабочих температур обеспечивают долгосрочную эксплуатацию устройства.
- Удобство монтажа: компактные размеры и возможность различных вариантов установки упрощают процесс внедрения в существующие системы.
Совместимость с другими промышленными устройствами и системами автоматизации, а также поддержка ключевых протоколов и стандартов делают PT-510-SS-SC-48 эффективным решением для построения надежных и высокопроизводительных промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.21 |
| Габаритные размеры, мм | 80 x 160 x 110 |
| Общее количество портов | 10 |
| Витая пара (разъем RJ45) | 8 |
| Одномодовое оптоволокно (разъем SC) | 2 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/PT-510.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Потребление тока | 0.18 А при 48 В |
| Количество приоритизированных очередей | 4 |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 29 |
| Насыщение приемника, дБм | -3 |
| Мощность оптического передатчика, дБм | -5 |
| MIB-базы | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1s for Multiple Spanning Tree Protocol |
| Среднее время наработки на отказ (MTBF), часов | 372276 |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON |
| Протоколы фильтрации | IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP |
| Протоколы резервирования | STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Port Lock |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMI) | EN 55022 Class A FCC Part 15 Subpart B Class A |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 48 В пост. (36 ~ 72 В пост.) 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Дальность передачи по оптоволокну | до 40 км |
| Тип оптоволоконного кабеля | 9/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Защита по току | Есть |
| Защита от пыли и влаги | IP40 |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип оптики | Одномодовая |
| Тип устройства | Коммутатор |
| Серия устройства | PT-500 |
