Артикул:
PT-508-MM-ST-24
Характеристики
Полное наименование:
—

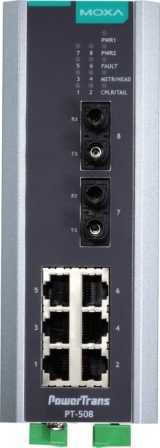

Коммутатор PT-508-MM-ST-24 IEC 61850-3 Ethernet switch, 6 x 10/100BaseT(X), 2 x 100BaseFX MM, ST, 1 x 24 VDC, t:-40/+85C
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PT-508-MM-ST-24 от компании MOXA Inc. представляет собой управляемое устройство уровня 2, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных сетях. Он оснащен 8 портами Ethernet, включая 6 портов 10/100Base-TX с разъемами RJ45 и 2 порта 100Base-FX с разъемами ST для подключения к многомодовому оптоволокну. Это позволяет гибко интегрировать коммутатор в различные сетевые инфраструктуры, обеспечивая высокоскоростную передачу данных на расстояниях до 4 км при использовании соответствующего оптоволоконного кабеля.
Ключевыми техническими особенностями PT-508-MM-ST-24 являются:
- Поддержка промышленных протоколов: EtherNet/IP и Modbus TCP, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Управление и безопасность: поддержка протоколов IEEE 1588 PTP V2 для синхронизации времени, IGMPv1/v2 для управления группами multicast, а также HTTPS и SSH для обеспечения безопасного доступа и управления устройством.
- Виртуальные локальные сети (VLAN): возможность создания до 64 VLAN с диапазоном идентификаторов от 1 до 4094, что позволяет эффективно сегментировать сеть и повышать ее безопасность.
- Релейный вывод: наличие одного канала релейного вывода с нагрузочной способностью 1 А при 24 В постоянного тока, что позволяет интегрировать коммутатор в системы аварийного оповещения и мониторинга.
- Условия эксплуатации: рабочая температура от -40 до +85°C, что делает устройство пригодным для использования в экстремальных климатических условиях.
- Электромагнитная совместимость: соответствие стандартам EN 55022 и FCC Part 15, обеспечивающее минимизацию помех и надежную работу в промышленных средах.
Области применения PT-508-MM-ST-24 включают:
- Энергетический сектор: интеграция в системы управления на подстанциях и в распределительных сетях, где требуется высокая надежность и устойчивость к внешним воздействиям.
- Промышленная автоматизация: использование в качестве связующего звена между различными устройствами автоматизации, обеспечивая стабильную и быструю передачу данных.
- Транспортная инфраструктура: применение в системах управления на железнодорожных станциях, в аэропортах и на других объектах транспортной инфраструктуры, где необходима высокая степень защиты и надежности.
Преимущества PT-508-MM-ST-24 включают:
- Гибкость подключения: наличие как медных, так и оптоволоконных портов позволяет адаптировать устройство под различные требования сети.
- Высокая надежность: соответствие стандартам IEC 61850-3 и IEEE 1613 гарантирует устойчивую работу в условиях повышенных электромагнитных помех и вибраций.
- Простота монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в существующие системы.
- Энергоэффективность: низкое потребление тока (0.27 А при 24 В) способствует снижению эксплуатационных расходов.
Совместимость PT-508-MM-ST-24 с различными промышленными протоколами и стандартами IEEE обеспечивает его интеграцию в разнообразные сетевые инфраструктуры, соответствующие современным требованиям промышленного интернета вещей (IIoT). Это делает его надежным выбором для предприятий, стремящихся обеспечить эффективную и безопасную передачу данных в своих промышленных сетях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1 |
| Габаритные размеры, мм | 60 x 160 x 110 |
| Общее количество портов | 8 |
| Витая пара (разъем RJ45) | 6 |
| Многомодовое оптоволокно (разъем ST) | 2 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/PT-508.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Потребление тока | 0.27 А при 24 В |
| Количество приоритизированных очередей | 4 |
| Чувствительность оптического приемника, дБм | -32 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Мощность оптического передатчика, дБм | -20 |
| MIB-базы | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1s for Multiple Spanning Tree Protocol |
| Среднее время наработки на отказ (MTBF), часов | 394238 |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON |
| Протоколы фильтрации | IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP |
| Протоколы резервирования | STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Port Lock |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMI) | EN 55022 Class A FCC Part 15 Subpart B Class A |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. (18 ~ 36 В пост.) 24 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Дальность передачи по оптоволокну | до 4 км |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1300 |
| Защита по току | Есть |
| Защита от пыли и влаги | IP40 |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Наличие оптических портов | Есть |
| Разъем оптического порта | ST |
| Тип оптики | Многомодовая |
| Тип устройства | Коммутатор |
| Серия устройства | PT-500 |
