Артикул:
NPort S9650I-16F-2HV-SSC-T
Характеристики
Полное наименование:
—

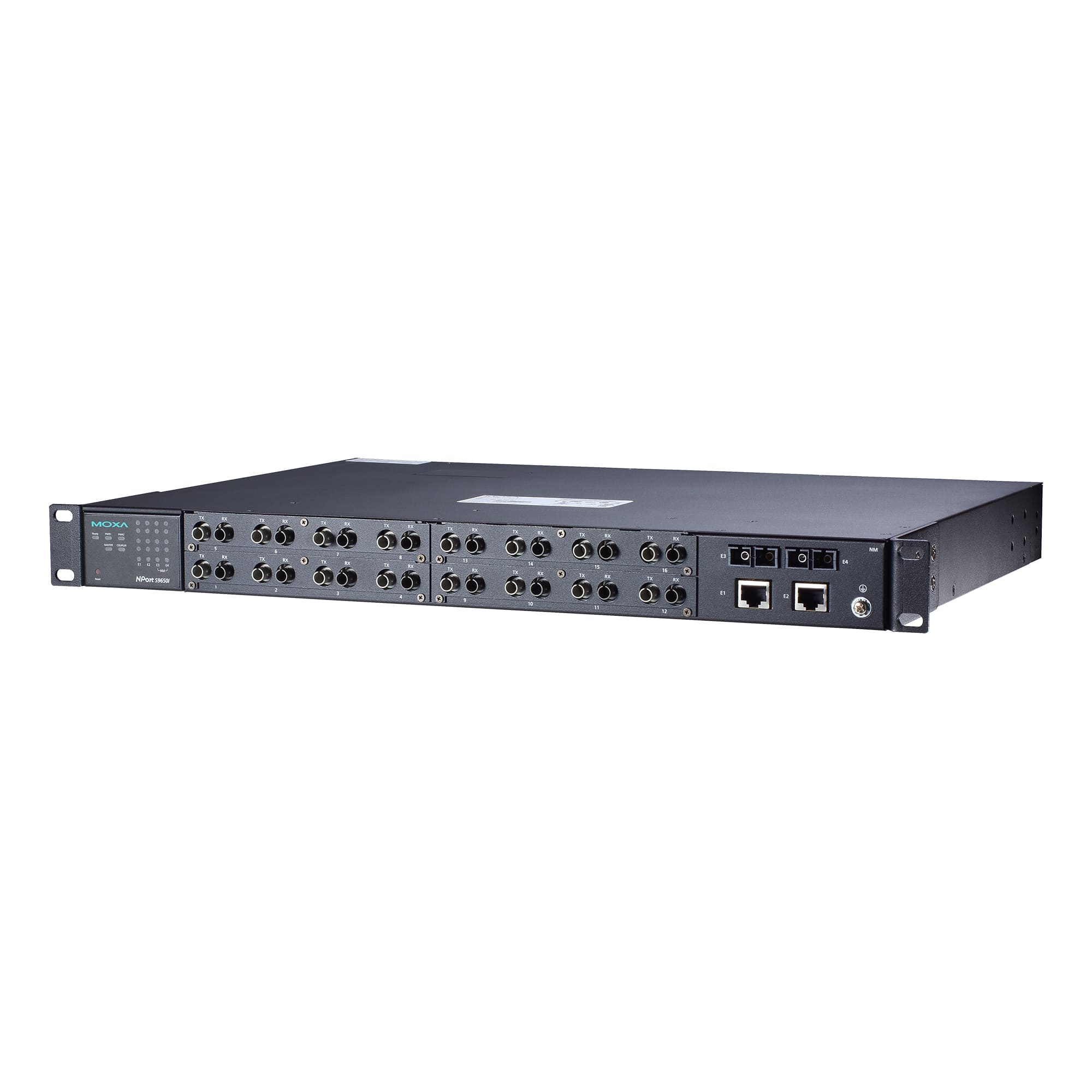

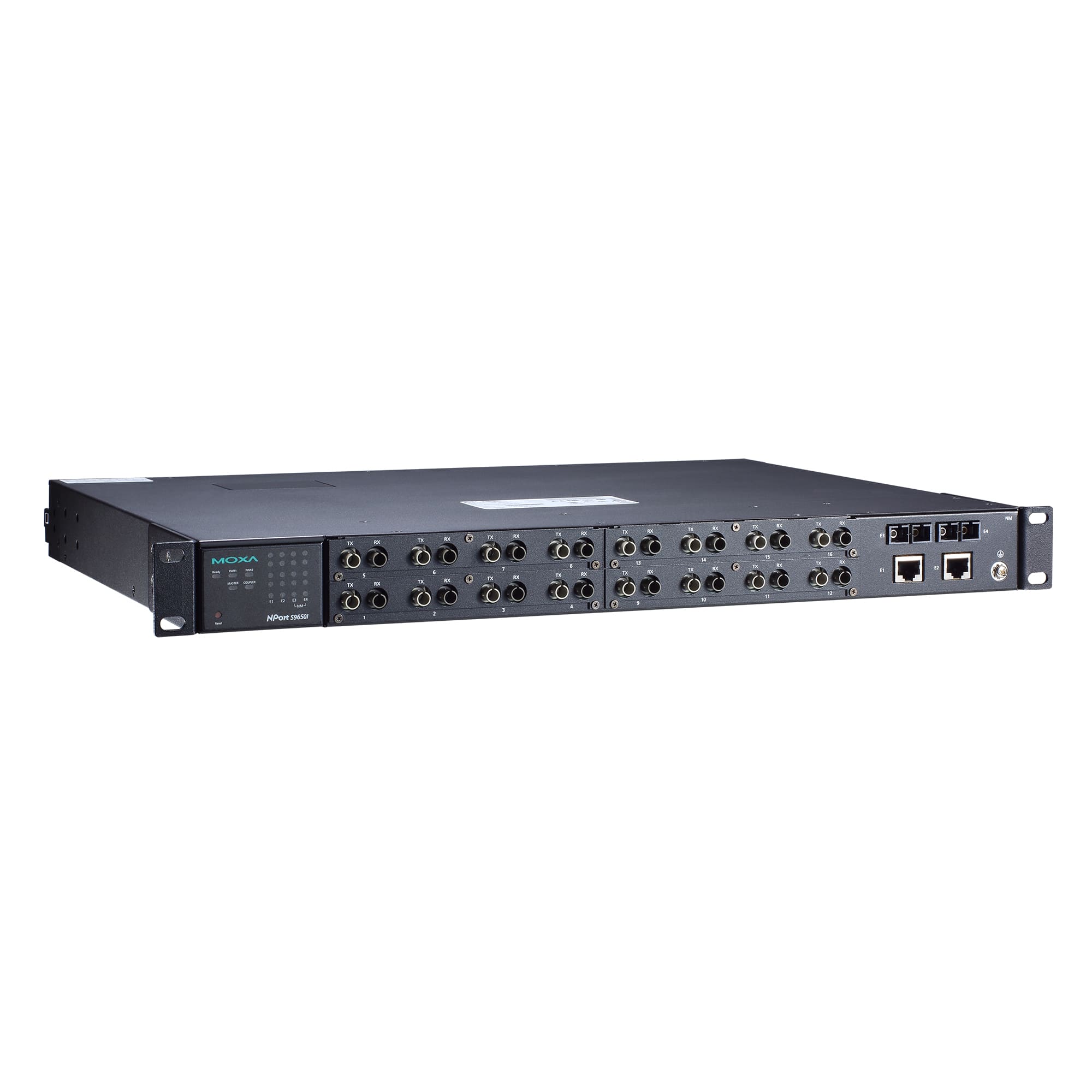

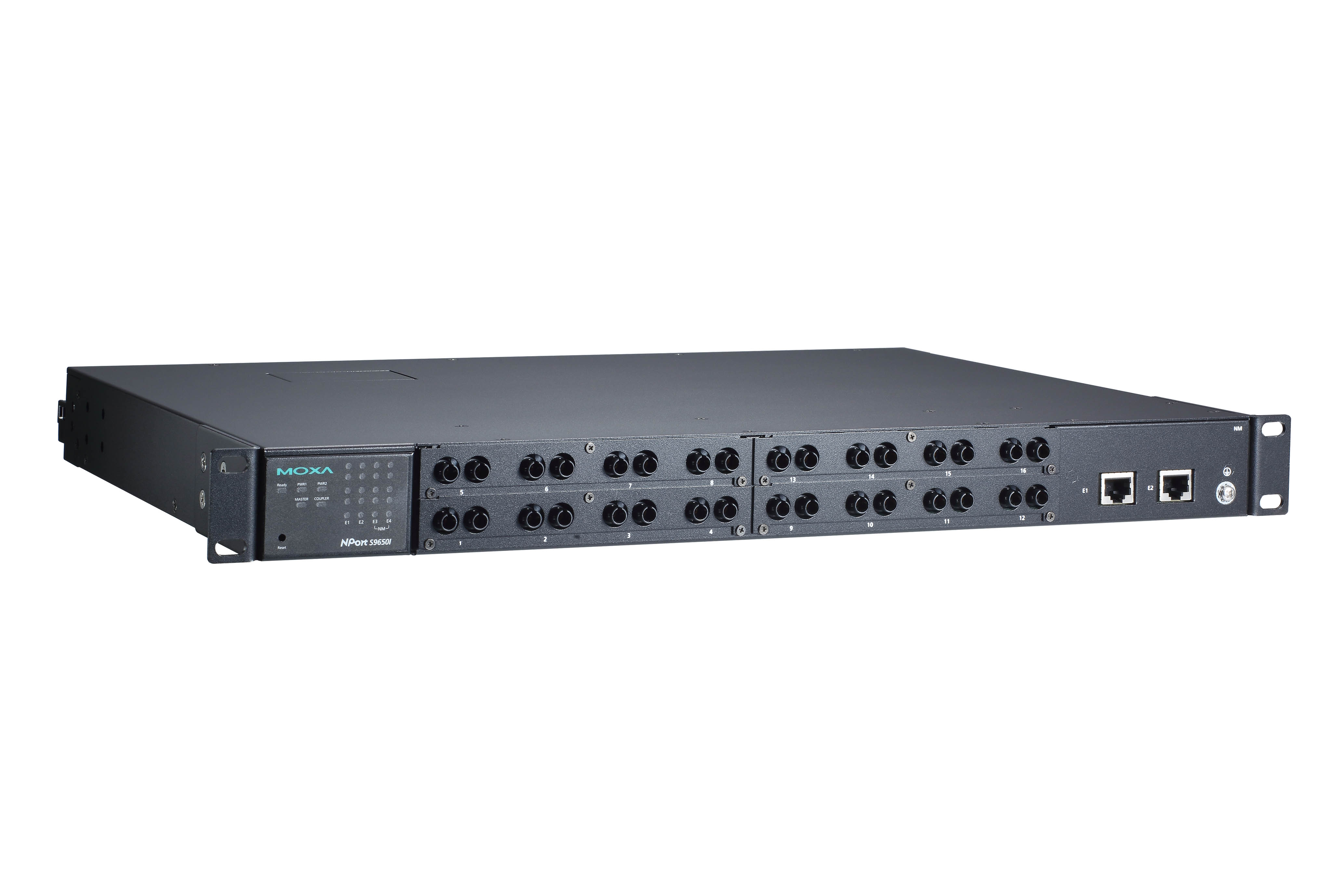

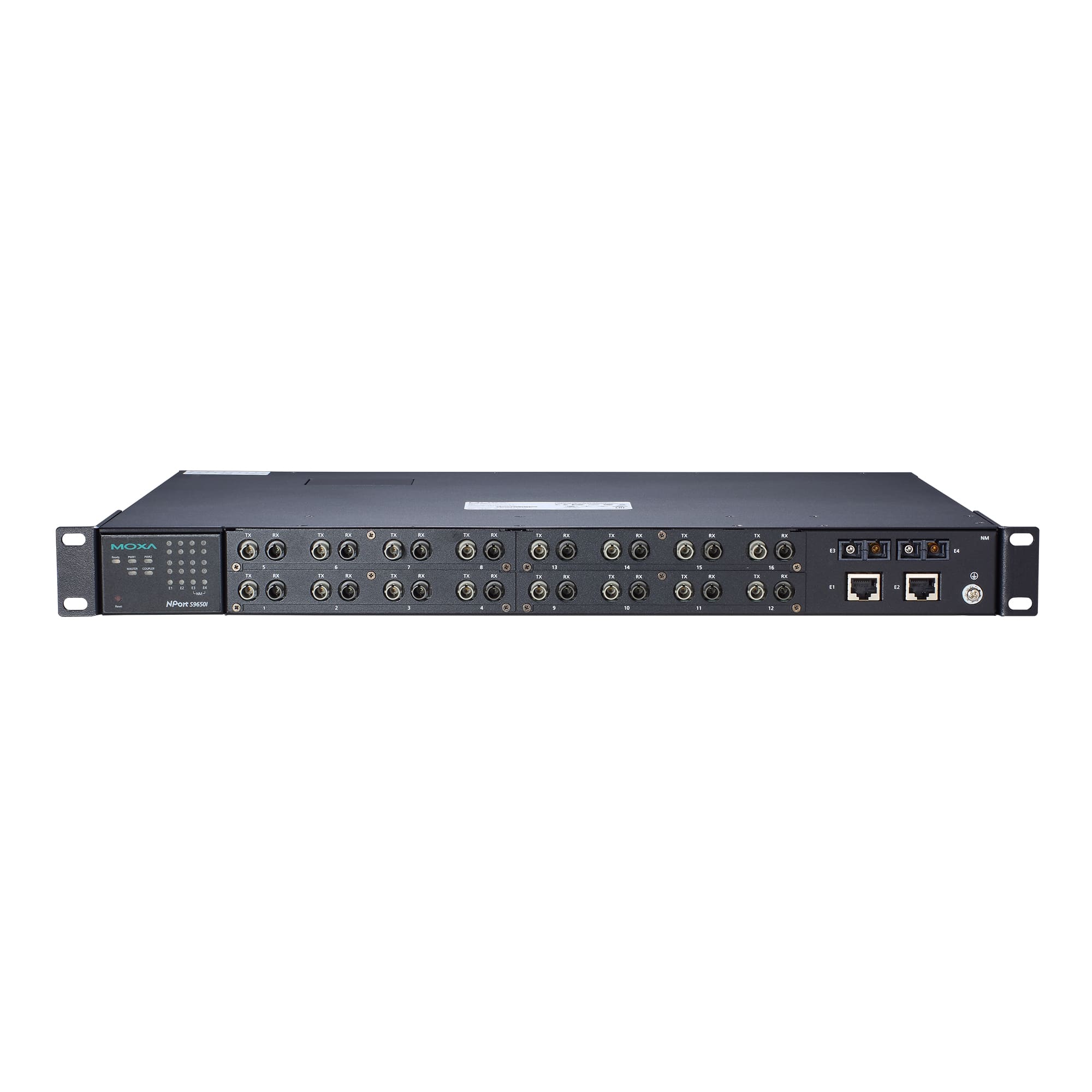

Преобразователь NPort S9650I-16F-2HV-SSC-T 16-port fiber ST, rugged device server, 2 x 10/100M RJ45 1588v2, 2 x Fiber single-SC, 110/220VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь NPort S9650I-16F-2HV-SSC-T от компании MOXA Inc. представляет собой промышленный сервер устройств, предназначенный для интеграции 16 последовательных портов RS-232/422/485 в Ethernet-сеть. Устройство оснащено двумя портами 10/100BaseT(X) (RJ45) и двумя портами 100BaseFX (одномодовое оптоволокно, разъем SC), что обеспечивает гибкость подключения и расширенные возможности передачи данных.
Ключевые технические особенности включают:
- Поддержка протоколов: ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON.
- Управление устройством: CLI, Web-интерфейс, Windows-утилита, последовательная консоль, Telnet/SSH-консоль.
- Релейный вывод: 1 канал с нагрузочной способностью 1 А при 24 В постоянного тока.
- Электропитание: Рабочее напряжение 110/220 В постоянного/переменного тока (88 ~ 300 В постоянного, 85 ~ 264 В переменного), потребление тока 0.65 А при 100 В переменного, 0.47 А при 100 В постоянного тока.
- Условия эксплуатации: Рабочая температура от -40 до +85°C, рабочая влажность 5 ~ 95%.
- Конструктивные характеристики: Металлический корпус, монтаж в стойку 19 дюймов, габаритные размеры 457 x 32 x 330 мм, вес 5.15 кг.
- Электромагнитная совместимость (EMC): EN 61000-6-2, EN 61000-6-4; электромагнитные помехи (EMI): CISPR 22, FCC Part 15 Subpart B Class A; электромагнитная совместимость (EMS): IEC 61000-4-3 RS, IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT); стандарты безопасности: UL 61010-1; применение на электрических подстанциях: IEC 61850-3, IEEE 1613.
Области применения устройства включают:
- Индустриальные сети: Интеграция последовательных устройств в Ethernet-сети для мониторинга и управления.
- Энергетика: Использование в распределительных подстанциях и системах SCADA для обеспечения надежной передачи данных.
- Транспорт: Системы управления и мониторинга на транспорте, требующие надежной передачи данных на большие расстояния.
- Автоматизация зданий: Интеграция различных устройств в системы управления зданием через Ethernet.
Преимущества NPort S9650I-16F-2HV-SSC-T включают:
- Гибкость подключения: Возможность подключения как медных, так и оптоволоконных линий связи.
- Надежность: Широкий диапазон рабочих температур и высокая степень защиты от электромагнитных помех.
- Удобство управления: Многообразие интерфейсов управления и поддержка различных протоколов для интеграции в существующие системы.
- Энергетическая эффективность: Поддержка широкого диапазона входных напряжений и низкое потребление энергии.
Устройство совместимо с различными промышленными протоколами, такими как Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает его интеграцию в разнообразные системы автоматизации и мониторинга. Благодаря поддержке IEEE 1588 PTP V2 на программном уровне, устройство обеспечивает точную синхронизацию времени в распределенных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 457 x 32 x 330 |
| Вес нетто, кг | 5.15 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Мощность оптического передатчика, дБм | -5 |
| Количество оптических портов | 2 |
| Допустимые потери в канале связи, дБм | 29 |
| Чувствительность оптического приемника, дБм | -34 |
| Количество последовательных портов | 16 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 264628 |
| Общее количество портов | 16 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Тип интерфейса | Одномодовое оптоволокно |
| Разъем | SC |
| Дальность передачи по оптоволокну | до 40 км |
| Длина волны по оптоволокну, нм | 1310 |
| Тип оптоволоконного кабеля | G.652 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | ST (многомод) |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 2 |
| Тип оптики | Одномодовая |
| Серия устройства | NPort S9000 |
