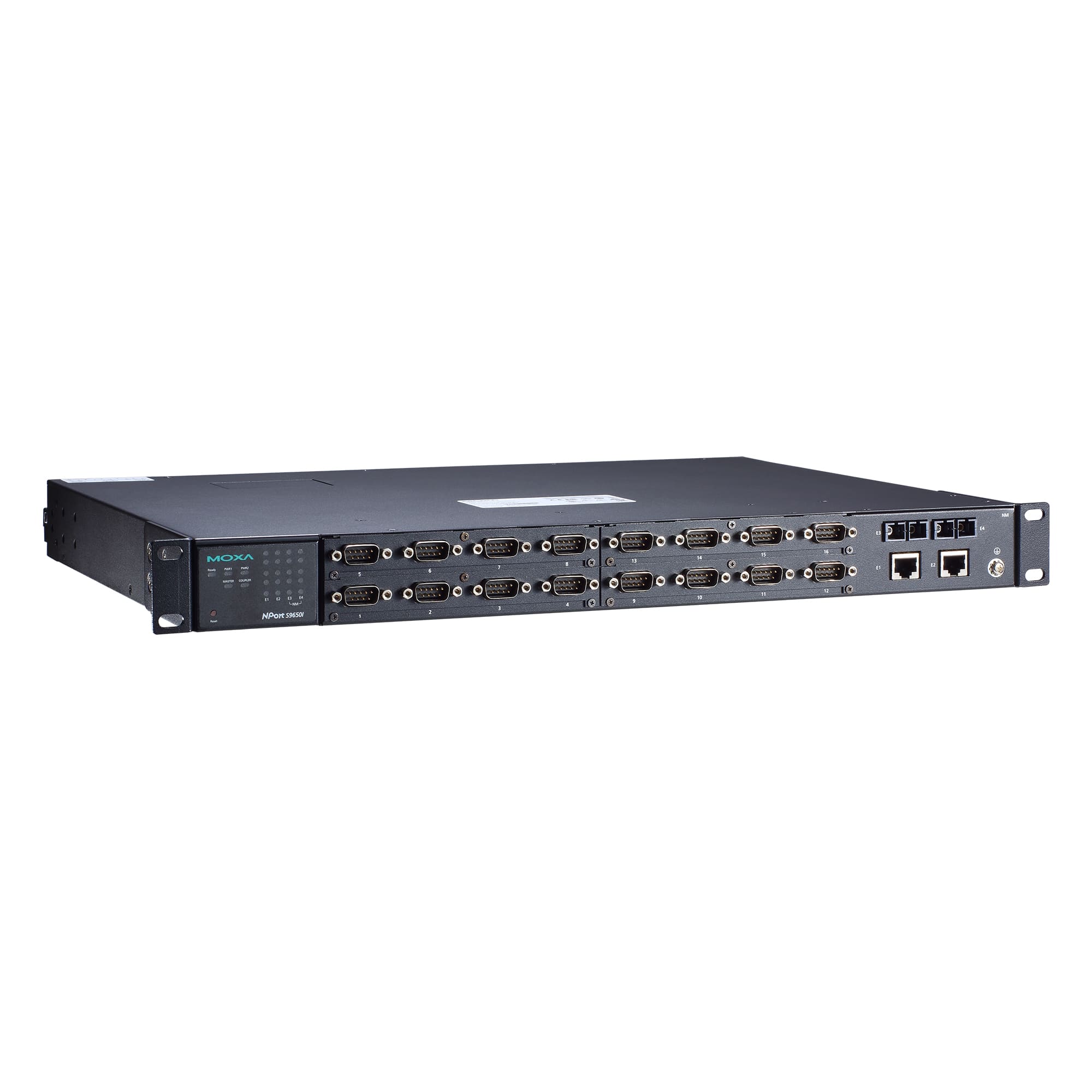

Преобразователь NPort S9650I-16-2WV-SSC-T 16-port, 3-in-1 rugged device server, 2x10/100M RJ45 1588v

Артикул: NPort S9650I-16-2WV-SSC-T
Характеристики
Полное наименование:
—
Преобразователь NPort S9650I-16-2WV-SSC-T 16-port, 3-in-1 rugged device server, 2x10/100M RJ45 1588v2, 2xFiber single-SC, 24/48 VDC, -40 to 85°C
Срок гарантии
—
12 мес.
2 452 148 тенге/шт
Варианты цен
2 452 148 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь NPort S9650I-16-2WV-SSC-T от компании MOXA Inc. представляет собой 16-портовый сервер последовательных интерфейсов, предназначенный для интеграции устройств с интерфейсами RS-232/422/485 в Ethernet-сети. Это решение обеспечивает надежную и эффективную передачу данных в промышленных условиях, где требуется высокая степень защиты и устойчивость к внешним воздействиям.

Ключевые технические особенности устройства включают:

  • 16 последовательных портов с разъемами DB9, поддерживающими стандарты RS-232, RS-422 и RS-485, обеспечивая гибкость подключения различных устройств.
  • Встроенный Ethernet-коммутатор с четырьмя портами: два порта 10/100BaseT(X) (RJ45) и два порта 100BaseF(X) (SC) для одномодового оптоволокна, что позволяет организовать надежную и высокоскоростную сеть.
  • Поддержка протокола IEEE 1588v2 для точной синхронизации времени в распределенных системах, что критично для приложений, требующих временной согласованности.
  • Гальваническая изоляция последовательных портов на уровне 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность системы.
  • Релейный вывод с одним каналом, способным коммутировать ток до 1 А при 24 В DC, что позволяет интегрировать устройство в системы сигнализации и управления.
  • Широкий диапазон рабочих температур от -40°C до +85°C, что делает устройство пригодным для эксплуатации в экстремальных климатических условиях.
  • Металлический корпус с размерами 457 x 32 x 330 мм и весом 5,15 кг, предназначенный для монтажа в 19-дюймовую стойку, обеспечивая компактность и удобство установки.

Области применения NPort S9650I-16-2WV-SSC-T включают:

  • Энергетический сектор: интеграция оборудования на подстанциях и в распределительных сетях, где требуется надежная передача данных и управление устройствами в реальном времени.
  • Промышленная автоматизация: подключение различных устройств управления и мониторинга к корпоративным сетям для централизованного управления и анализа данных.
  • Транспортная инфраструктура: обеспечение связи между системами управления на транспорте и центральными диспетчерскими пунктами для эффективного мониторинга и управления.

Преимущества использования NPort S9650I-16-2WV-SSC-T включают:

  • Высокая степень защиты от электромагнитных помех и внешних воздействий, соответствующая стандартам IEC 61000-4-2, IEC 61000-4-3 и другим, что гарантирует надежную работу в сложных промышленных условиях.
  • Гибкость подключения благодаря поддержке различных стандартов последовательных интерфейсов и оптоволоконных соединений, что упрощает интеграцию в существующие системы.
  • Низкое потребление энергии при работе от источников питания 24/48 В DC, что снижает эксплуатационные расходы и повышает энергоэффективность.
  • Длительный срок службы с средним временем наработки на отказ (MTBF) 165 308 часов, что минимизирует затраты на техническое обслуживание и повышает общую надежность системы.

Совместимость NPort S9650I-16-2WV-SSC-T с различными промышленными протоколами, такими как Modbus TCP, Modbus RTU, DNP3 и другими, а также поддержка стандартов IEEE 802.3 и IEEE 802.1, обеспечивает его интеграцию в разнообразные системы автоматизации и управления. Это делает устройство универсальным решением для предприятий, стремящихся повысить эффективность и надежность своих промышленных сетей.

Основные характеристики:

ХарактеристикаЗначение
Вес нетто, кг 5.15
Габаритные размеры, мм 457 x 32 x 330
Количество каналов релейного вывода 1
Ссылка на сайт moxa.com https://www.moxa.com/product/NPort_S9650I_Series.htm
Потребление тока 0.65 А при 100 В перем., 0.47 А при 100 В пост.
Допустимые потери в канале связи, дБм 29
Чувствительность оптического приемника, дБм -34
Мощность оптического передатчика, дБм -5
Количество оптических портов 2
Количество последовательных портов 16
Консольный порт RS-232 (10-контактный RJ45)
Количество приоритизированных очередей 4
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Протоколы ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON
Среднее время наработки на отказ (MTBF), часов 165308
Общее количество портов 16
Материал корпуса Металл
Монтаж В стойку 19'
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Безопасность UL 61010-1
Электромагнитная совместимость (EMI) FCC Part 15 Subpart B Class A
CISPR 22
Электромагнитная совместимость (EMC) EN 61000-6-2
EN 61000-6-4
Применение на электрических подстанциях IEC 61850-3
IEEE 1613
Нагрузочная способность реле 1 А при 24 В пост.
Рабочее напряжение 24/48 В пост.
110 В перем.
220 В пост.
220 В перем.
110 В пост.
Разъем электропитания Клемма
Рабочая температура, °C -40 ~ +85
Рабочая влажность, % 5 ~ 95
Температура хранения, °C -40 ~ +85
Количество групп IGMP 256
Максимальное количество VLAN 64
Диапазон VLAN ID 1 ~ 4094
Тип интерфейса Одномодовое оптоволокно
Разъем SC
Дальность передачи по оптоволокну до 40 км
Длина волны по оптоволокну, нм 1310
Тип оптоволоконного кабеля G.652
Магнитная изоляция Ethernet-портов 1,5 кВ
Порты Ethernet 2
Тип разъема RJ45 (8 конт.)
Скорость передачи данных 10/100 Мбит/с
Изоляция последовательной линии 2 кВ
Разъем последовательного порта DB9 'папа'
Четность нет, чет, нечет, 0, 1
Тип последовательных портов RS-232/422/485
Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
Скорость передачи данных, бит/с 50 ~ 921600
Бит данных 5, 6, 7, 8
Стоповые биты 1, 1.5, 2
Управление потоками данных RTS/CTS, XON/XOFF
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat
Управление потоками IEEE 802.3x flow control, back pressure flow control interface
Кнопка Reset Есть
Интерфейс управления CLI
Web-интерфейс
Windows-утилита
Последовательная консоль
Telnet/SSH-консоль
Наличие оптических портов Есть
Тип устройства Преобразователь последовательных интерфейсов
Количество портов Ethernet 2
Тип оптики Одномодовая
Серия устройства NPort S9000
