Артикул:
NPort S9650I-8B-2HV-IRIG-T
Характеристики
Полное наименование:
—

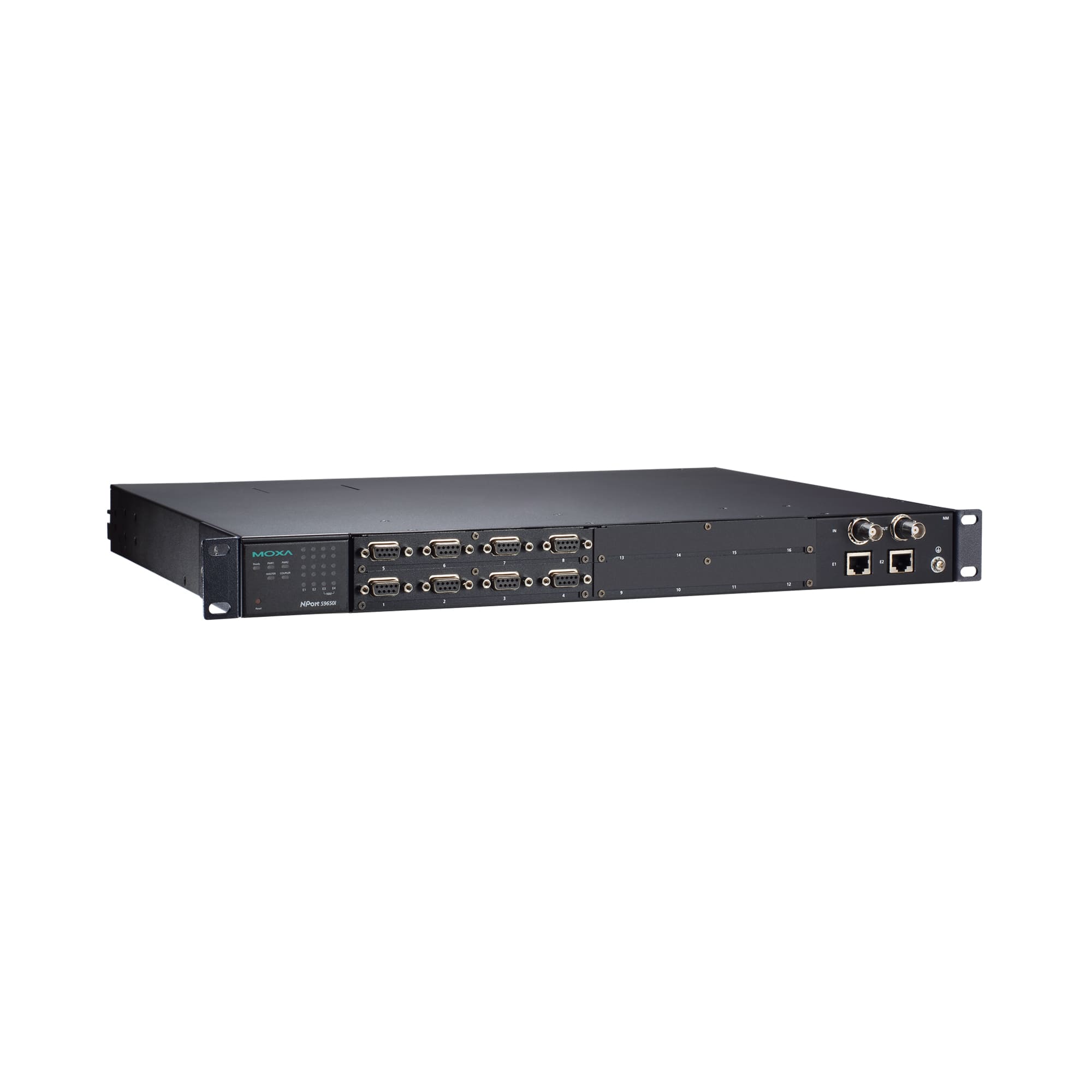

Преобразователь NPort S9650I-8B-2HV-IRIG-T 8-port, 3-in-1 rugged device server, 2 x 10/100M RJ45 1588v2, IRIGB module, 110/220VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MOXA NPort S9650I-8B-2HV-IRIG-T представляет собой промышленный 8-портовый сервер последовательных интерфейсов, предназначенный для интеграции устройств с интерфейсами RS-232/422/485 в Ethernet-сети. Устройство оснащено двумя портами 10/100BaseT(X) с поддержкой IEEE 1588v2, что обеспечивает высокоточное синхронизированное время в распределенных системах.
Ключевые технические особенности включают:
- Гальваническая развязка последовательных портов на уровне 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность передачи данных.
- Релейный выход с одним каналом, способным коммутировать ток до 1 А при 24 В DC, что позволяет интегрировать устройство в системы сигнализации и управления.
- Поддержка промышленных протоколов, таких как Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master/slave, DNP3 ethernet server/client, обеспечивающая совместимость с широким спектром промышленного оборудования.
- Широкий диапазон рабочих температур от -40 до +85°C, что делает устройство пригодным для эксплуатации в экстремальных условиях.
- Высокая электромагнитная совместимость с сертификациями по стандартам IEC и EN, включая IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11, EN 61000-6-2, EN 61000-6-4, что гарантирует устойчивую работу устройства в средах с высоким уровнем электромагнитных помех.
- Поддержка стандартов безопасности UL 61010-1 и EN 61010-2-201, обеспечивающая соответствие международным требованиям безопасности при эксплуатации устройства.
Области применения устройства включают:
- Энергетический сектор: интеграция оборудования на подстанциях и в распределительных системах, где требуется надежная передача данных и синхронизация времени.
- Автоматизация промышленных процессов: подключение различных устройств с последовательными интерфейсами к Ethernet-сетям для централизованного мониторинга и управления.
- Системы безопасности: использование релейных выходов для сигнализации о состоянии оборудования или возникновения аварийных ситуаций.
Преимущества устройства включают:
- Высокая надежность благодаря гальванической развязке и защите от электромагнитных помех, что снижает вероятность отказов в критически важных системах.
- Гибкость интеграции благодаря поддержке различных промышленных протоколов и широкому диапазону рабочих температур, что позволяет использовать устройство в разнообразных условиях.
- Удобство монтажа благодаря форм-фактору для установки в 19-дюймовую стойку, что упрощает процесс установки и обслуживания.
Совместимость с другими устройствами обеспечивается благодаря поддержке стандартов IEEE, включая IEEE 802.1D (Spanning Tree Protocol), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1w (Rapid Spanning Tree Protocol), IEEE 802.1X (Authentication), IEEE 802.3 (10BaseT), IEEE 802.3ad (Port Trunk with LACP), IEEE 802.3u (100BaseT(X) и 100BaseFX), что гарантирует интеграцию с существующими сетевыми инфраструктурами.
В целом, MOXA NPort S9650I-8B-2HV-IRIG-T является надежным и универсальным решением для интеграции последовательных устройств в Ethernet-сети, обеспечивая высокую производительность, гибкость и соответствие международным стандартам.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 457 x 32 x 330 |
| Вес нетто, кг | 5.15 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Количество последовательных портов | 8 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Выход IRIG-B с разъемом BNC | 1 |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 161039 |
| Общее количество портов | 8 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | DB9 'мама' |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 2 |
| Выход IRIG-B на последовательном интерфейсе | Да |
| Серия устройства | NPort S9000 |
