Артикул:
NPort S9650I-8-2HV-MSC-T
Характеристики
Полное наименование:
—
Преобразователь NPort S9650I-8-2HV-MSC-T 8-port, 3-in-1 rugged device server, 2 x 10/100M RJ45 1588v2, 2 x Fiber multi-SC, 110/220 VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

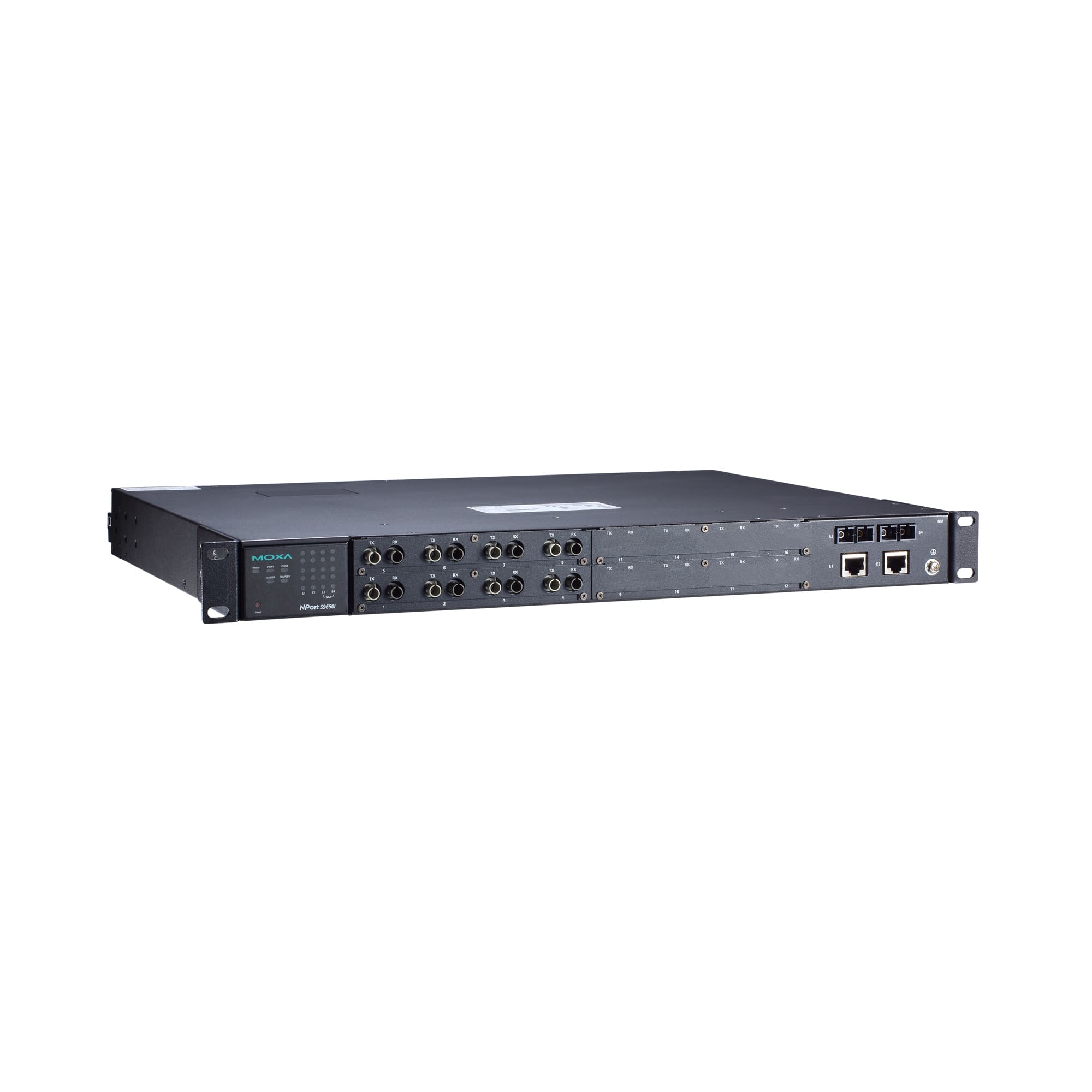

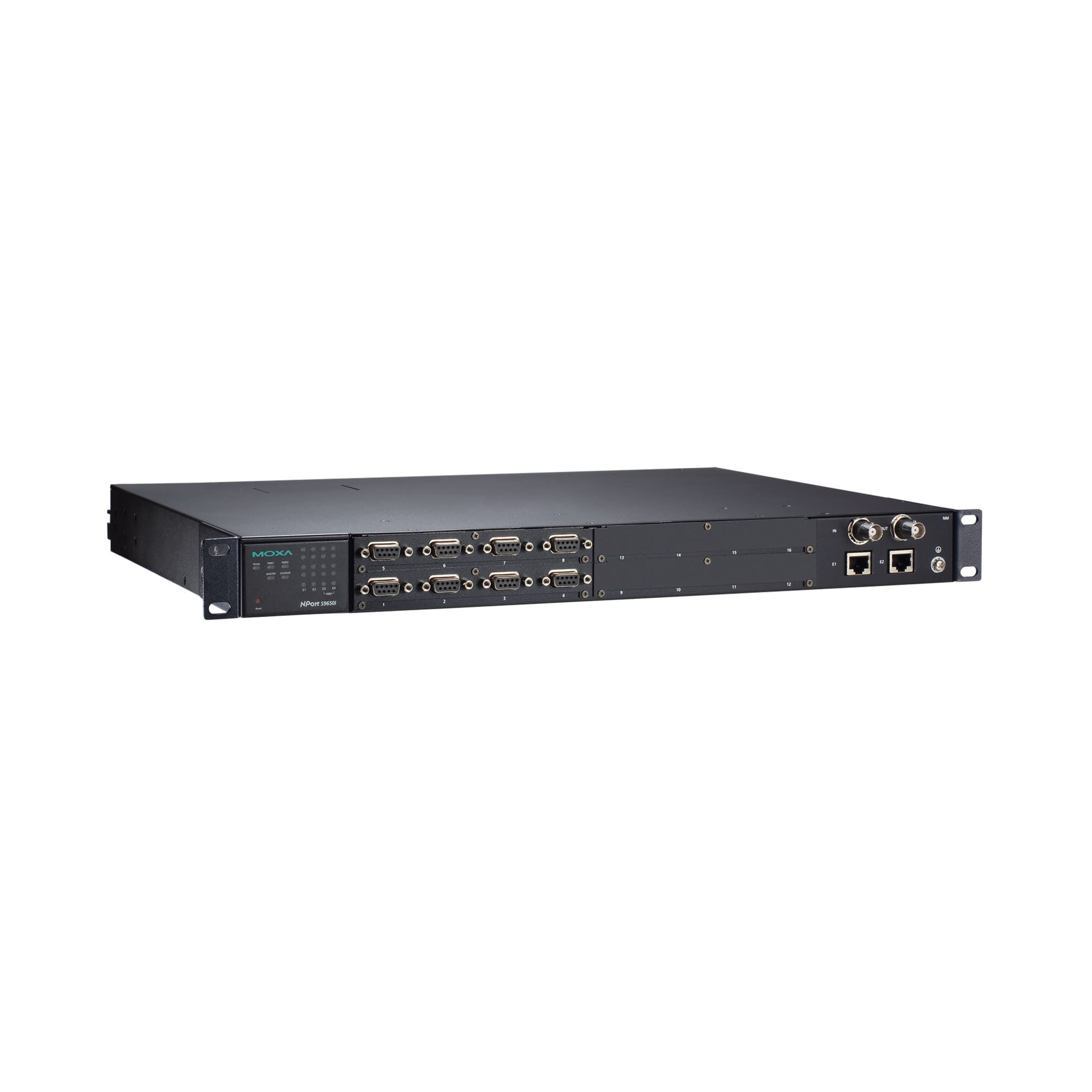

Преобразователь NPort S9650I-8-2HV-MSC-T от компании MOXA Inc. представляет собой 8-портовый сервер последовательных интерфейсов RS-232/422/485 с интегрированным Ethernet-коммутатором. Это устройство предназначено для надежной передачи данных в промышленных и энергетических системах, обеспечивая эффективную интеграцию последовательных устройств в Ethernet-сети.
Ключевые технические особенности NPort S9650I-8-2HV-MSC-T включают:
- 8 последовательных портов RS-232/422/485 с гальванической развязкой 2 кВ, обеспечивающей защиту от электрических помех и повышенную надежность передачи данных.
- 2 порта 10/100BaseT(X) Ethernet с разъемами RJ45 для подключения к стандартным Ethernet-сетям.
- 2 оптических порта 100BaseF(X) с разъемами SC для использования в многомодовом оптоволокне, что позволяет передавать данные на расстояния до 5 км при длине волны 1300 нм.
- Поддержка протокола IEEE 1588v2 для точной синхронизации времени в распределенных системах.
- Релейный выход с одним каналом, способным переключать ток до 1 А при 24 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.
- Широкий диапазон рабочих температур от -40°C до +85°C, обеспечивающий стабильную работу в экстремальных условиях.
- Питание от 110/220 В постоянного или переменного тока с диапазоном входных напряжений от 85 до 300 В для переменного тока и от 88 до 300 В для постоянного, что повышает гибкость в выборе источника питания.
- Металлический корпус с размерами 457 x 32 x 330 мм и возможностью монтажа в 19-дюймовую стойку, обеспечивающий прочность и удобство установки.
Области применения NPort S9650I-8-2HV-MSC-T включают:
- Энергетические предприятия для интеграции устройств SCADA и систем управления в единую сеть.
- Электрические подстанции с учетом соответствия стандартам IEC 61850-3 и IEEE 1613, обеспечивающим надежную работу в условиях электромагнитных помех.
- Промышленные автоматизированные системы для подключения различных последовательных устройств к Ethernet-сети.
Преимущества NPort S9650I-8-2HV-MSC-T:
- Высокая надежность благодаря гальванической развязке и защите от электромагнитных помех.
- Гибкость подключения благодаря наличию как медных, так и оптоволоконных Ethernet-портов.
- Устойчивость к экстремальным условиям благодаря широкому диапазону рабочих температур и соответствию международным стандартам электромагнитной совместимости.
- Удобство монтажа благодаря возможности установки в 19-дюймовую стойку и компактным размерам.
Совместимость NPort S9650I-8-2HV-MSC-T с различными промышленными протоколами, такими как Modbus TCP, Modbus RTU, DNP3 и другими, обеспечивает его интеграцию в разнообразные системы автоматизации и управления. Это делает устройство универсальным решением для предприятий, стремящихся к эффективной и надежной передаче данных между последовательными и Ethernet-устройствами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 457 x 32 x 330 |
| Вес нетто, кг | 5.15 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Допустимые потери в канале связи, дБм | 12 |
| Количество оптических портов | 2 |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Количество последовательных портов | 8 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 165308 |
| Общее количество портов | 8 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Тип интерфейса | Многомодовое оптоволокно |
| Разъем | SC |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | OM1 (62.5/125 мкм) 50/125 мкм |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | DB9 'папа' |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 2 |
| Тип оптики | Многомодовая |
| Серия устройства | NPort S9000 |
