Артикул:
NPort S9650I-16F-2HV-MSC-T
Характеристики
Полное наименование:
—

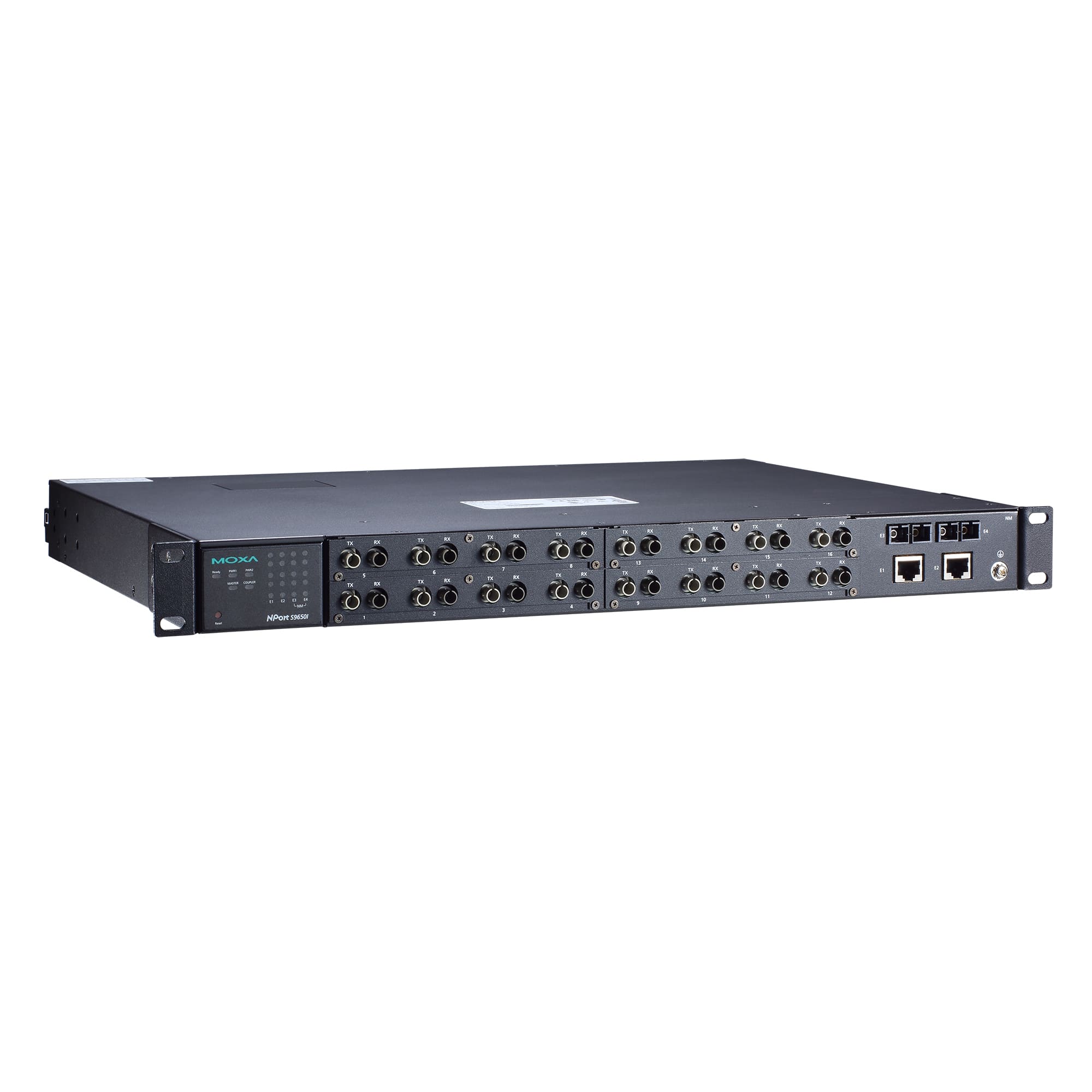

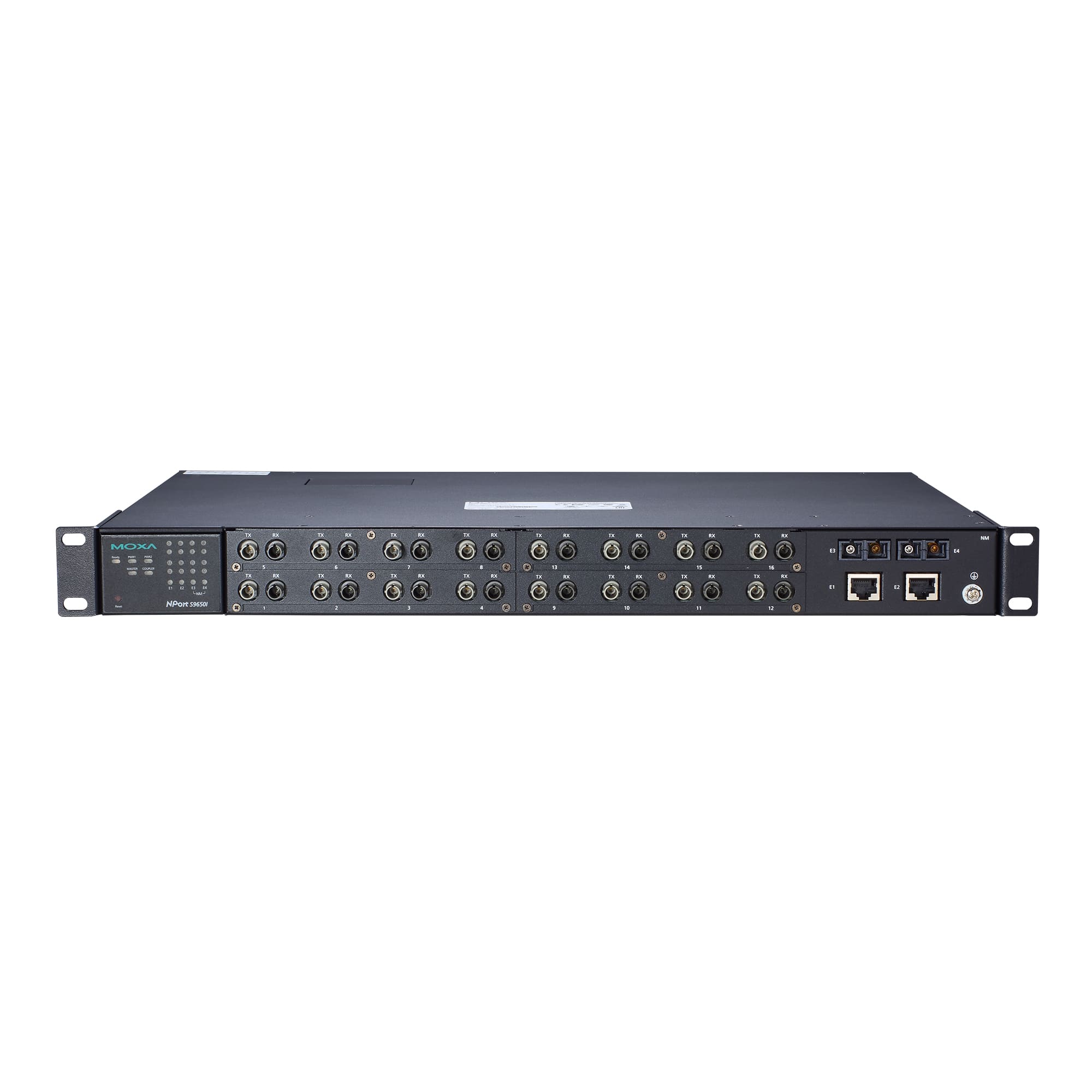

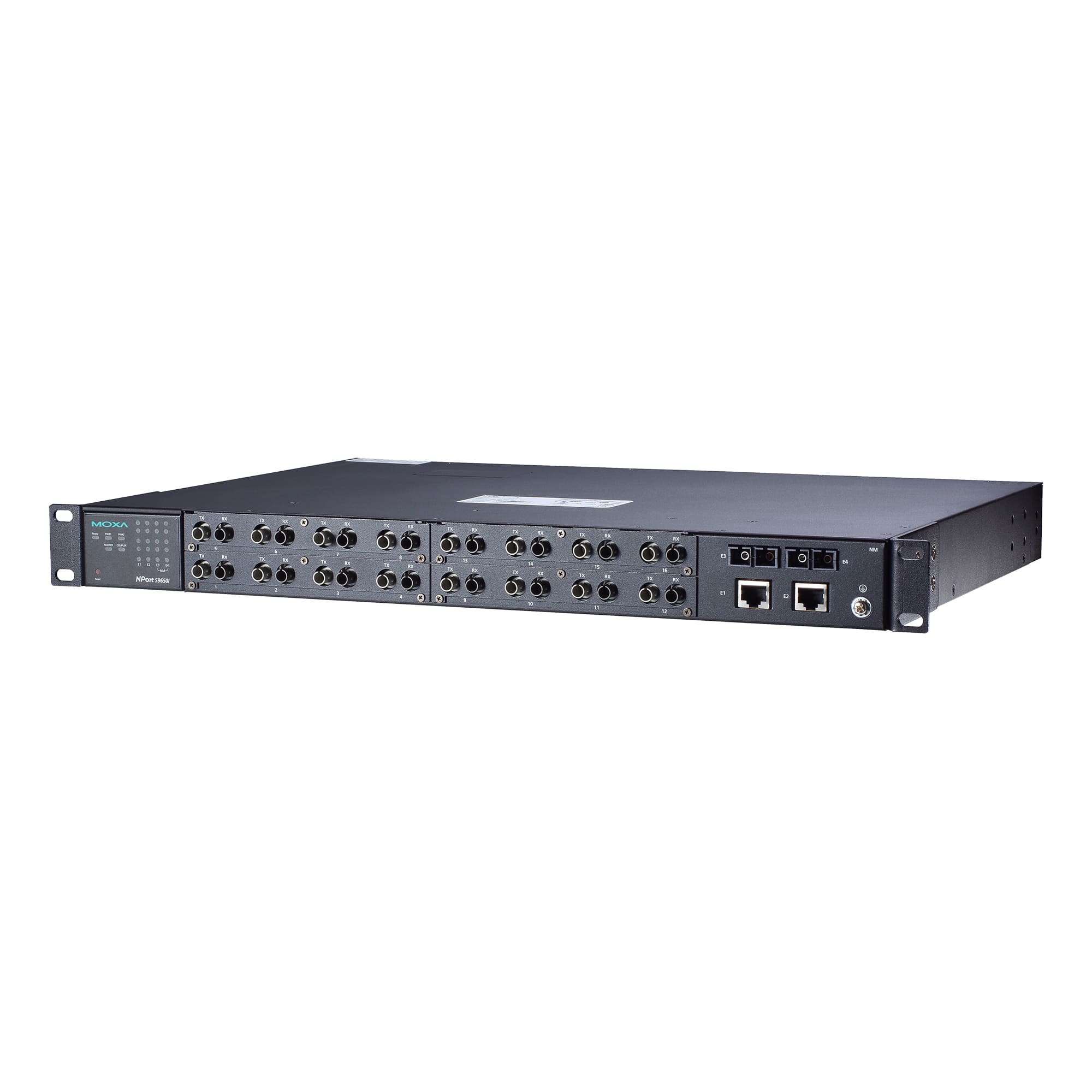

Преобразователь NPort S9650I-16F-2HV-MSC-T 16-port fiber ST, rugged device server, 2 x 10/100M RJ45 1588v2, 2 x Fiber multi-SC, 110/220VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь NPort S9650I-16F-2HV-MSC-T от компании MOXA Inc. представляет собой надежное и высокопроизводительное устройство, предназначенное для интеграции 16 последовательных интерфейсов RS-232/422/485 в Ethernet-сеть. Оснащенный двумя портами 10/100BaseT(X) (RJ45) и двумя портами 100BaseFX (многомодовое оптоволокно, разъем SC), этот сервер обеспечивает гибкость подключения и высокоскоростную передачу данных.
Ключевые технические особенности устройства включают:
- Гальваническая изоляция Ethernet-портов: 1,5 кВ, обеспечивающая защиту от электромагнитных помех и повышающая надежность работы в промышленных условиях.
- Поддержка протокола IEEE 1588v2: для точной синхронизации времени в распределенных системах.
- Встроенный Ethernet-коммутатор: с двумя портами 10/100BaseT(X) и двумя портами 100BaseFX, поддерживающий стандарты IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D, IEEE 802.1w, IEEE 802.1Q, IEEE 802.1p и IEEE 802.1x, что обеспечивает эффективное управление трафиком и безопасность сети.
- Поддержка VLAN и IGMP: возможность создания до 64 VLAN и 256 групп IGMP, что позволяет эффективно управлять сетевым трафиком и повышать безопасность.
- Широкий диапазон рабочих температур: от -40°C до +85°C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры: 457 x 32 x 330 мм, с возможностью монтажа в 19-дюймовую стойку, что обеспечивает удобство установки в серверных и промышленных помещениях.
- Питание: поддержка входного напряжения 88...300 В DC или 85...264 В AC, что обеспечивает гибкость при подключении к различным источникам питания.
- Реле тревоги: один канал с максимальной нагрузочной способностью 1 А при 24 В DC, позволяющий интегрировать систему оповещения о неисправностях.
Области применения NPort S9650I-16F-2HV-MSC-T включают:
- Энергетический сектор: интеграция оборудования на подстанциях и в распределительных сетях, где требуется надежная передача данных и управление устройствами.
- Промышленная автоматизация: подключение различных устройств управления и мониторинга к корпоративной сети для централизованного управления и анализа.
- Транспортная инфраструктура: обеспечение связи между различными системами управления на объектах транспортной инфраструктуры, таких как железнодорожные станции, аэропорты и морские порты.
Преимущества устройства включают:
- Высокая надежность: благодаря гальванической изоляции и широкому диапазону рабочих температур, устройство обеспечивает стабильную работу в сложных промышленных условиях.
- Гибкость подключения: наличие как медных, так и оптоволоконных портов позволяет адаптировать систему под различные требования по скорости передачи данных и расстоянию.
- Совместимость с промышленными протоколами: поддержка Modbus TCP, Modbus RTU, DNP3 и других протоколов обеспечивает интеграцию с широким спектром промышленного оборудования.
- Управление трафиком: поддержка VLAN и IGMP позволяет эффективно управлять сетевым трафиком и повышать безопасность сети.
NPort S9650I-16F-2HV-MSC-T является надежным решением для интеграции последовательных интерфейсов в Ethernet-сеть, обеспечивая высокую производительность, гибкость подключения и соответствие современным промышленным стандартам.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 457 x 32 x 330 |
| Вес нетто, кг | 5.15 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 2 |
| Допустимые потери в канале связи, дБм | 12 |
| Количество последовательных портов | 16 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 264628 |
| Общее количество портов | 16 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Тип интерфейса | Многомодовое оптоволокно |
| Разъем | SC |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | OM1 (62.5/125 мкм) 50/125 мкм |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | ST (многомод) |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 2 |
| Тип оптики | Многомодовая |
| Серия устройства | NPort S9000 |
