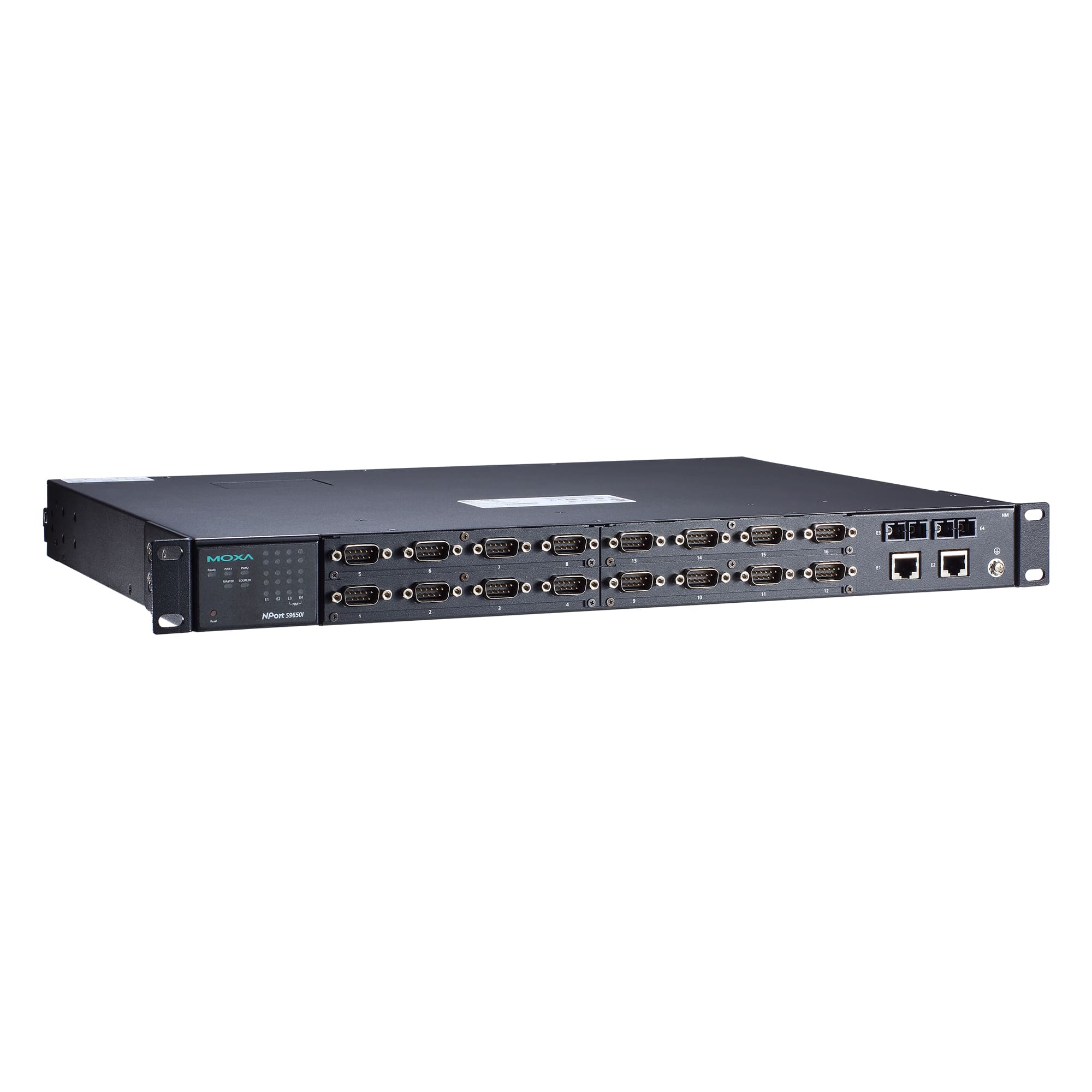

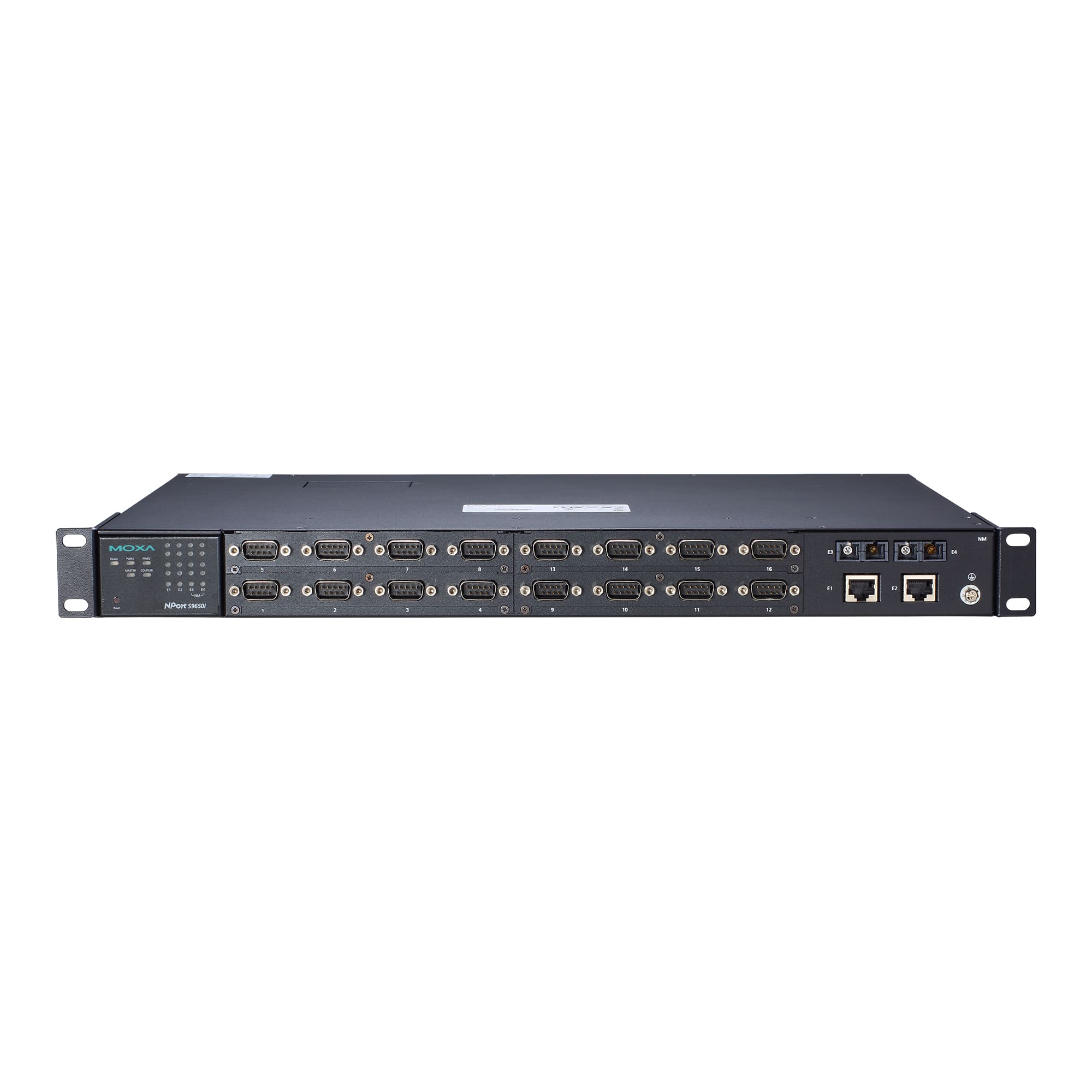

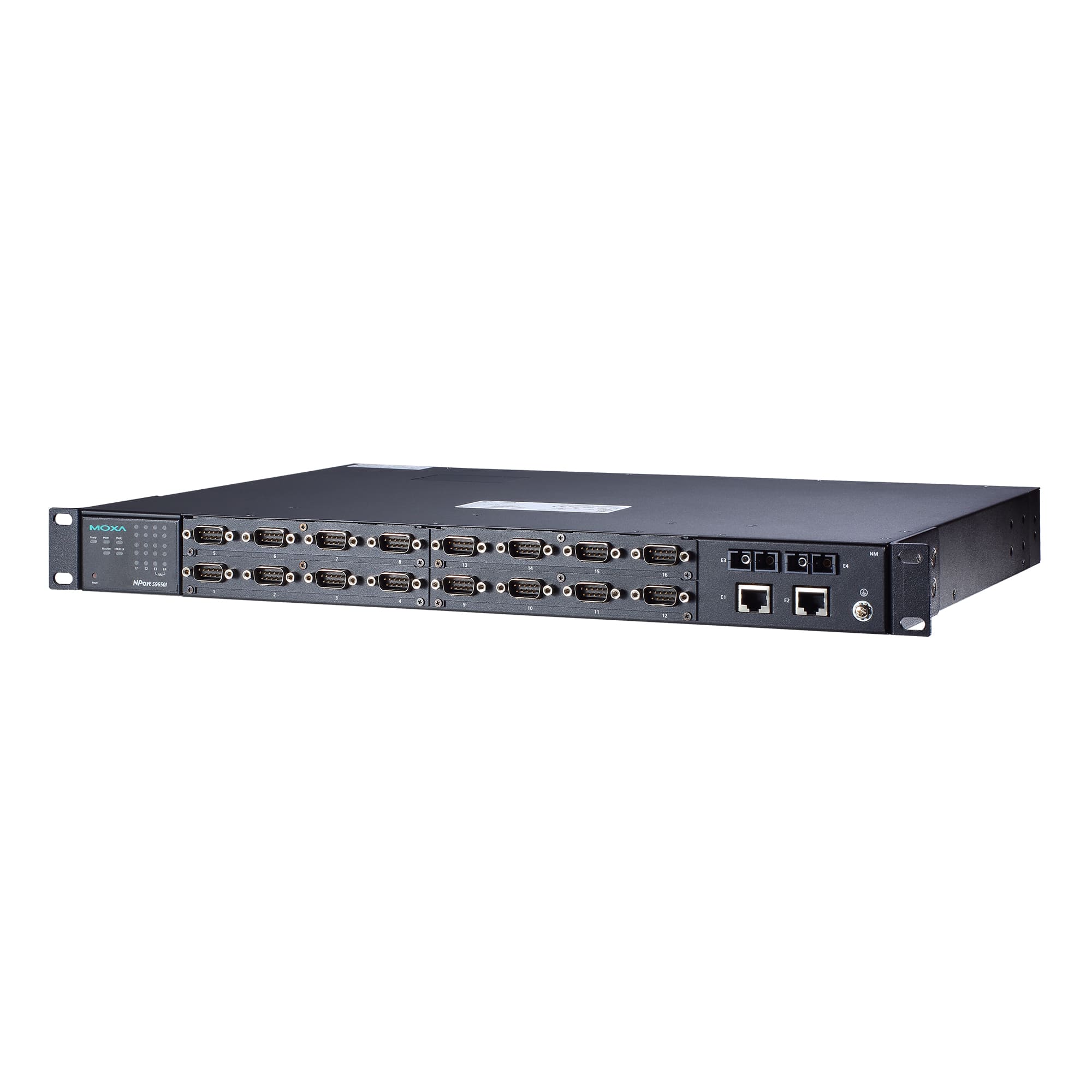

Преобразователь NPort S9650I-16-2HV-SSC-T 16-port, 3-in-1 rugged device server, 2 x 10/100M RJ45 158

Преобразователь NPort S9650I-16-2HV-SSC-T от компании MOXA Inc. представляет собой 16-портовый сервер последовательных интерфейсов, оснащённый встроенным Ethernet-коммутатором. Это устройство предназначено для интеграции последовательных устройств в Ethernet-сети, обеспечивая надёжную и эффективную передачу данных в промышленных условиях.

Ключевые технические особенности NPort S9650I-16-2HV-SSC-T включают:

• 16 последовательных портов с поддержкой RS-232/422/485, обеспечивающих гибкость подключения различных устройств;
• 2 порта Ethernet: два 10/100BaseT(X) (RJ45) и два 100BaseFX (одномодовое оптоволокно, разъём SC), что позволяет гибко интегрировать устройство в существующие сети;
• Поддержка IEEE 1588v2 для точной синхронизации времени в распределённых системах;
• Широкий диапазон рабочих температур от -40°C до +85°C, что делает устройство пригодным для эксплуатации в экстремальных условиях;
• Гальваническая развязка последовательных портов на уровне 2 кВ, обеспечивающая защиту от электрических помех;
• Встроенный Ethernet-коммутатор с двумя портами 10/100BaseT(X) и двумя портами 100BaseFX, поддерживающий функции управления, включая IEEE 802.1D (Spanning Tree Protocol), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1w (Rapid Spanning Tree Protocol), IEEE 802.1X (authentication), IEEE 802.3 (10BaseT), IEEE 802.3ad (Port Trunk with LACP), IEEE 802.3u (100BaseT(X) и 100BaseFX);
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client, что обеспечивает совместимость с широким спектром устройств;
• Два порта Ethernet с магнитной изоляцией 1,5 кВ, обеспечивающие защиту от электромагнитных помех;
• Поддержка различных протоколов управления, включая IGMPv1/v2, DHCP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP;
• Два порта 100BaseFX с одномодовым оптоволокном (разъём SC), обеспечивающие дальность передачи до 40 км;
• Поддержка различных промышленных протоколов, включая Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet

  Основные характеристики:

  Характеристика	Значение
  Вес нетто, кг	5.15
  Габаритные размеры, мм	457 x 32 x 330
  Количество каналов релейного вывода	1
  Ссылка на сайт moxa.com	https://www.moxa.com/product/NPort_S9650I_Series.htm
  Количество приоритизированных очередей	4
  Чувствительность оптического приемника, дБм	-34
  Мощность оптического передатчика, дБм	-5
  Количество оптических портов	2
  Допустимые потери в канале связи, дБм	29
  Количество последовательных портов	16
  MIB	MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  Протоколы	ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON
  Консольный порт	RS-232 (10-контактный RJ45)
  Потребление тока	0.65 А при 100 В перем., 0.47 А при 100 В пост.
  Среднее время наработки на отказ (MTBF), часов	165308
  Общее количество портов	16
  Материал корпуса	Металл
  Монтаж	В стойку 19'
  Электромагнитная совместимость (EMS)	IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT)
  Безопасность	UL 61010-1
  Электромагнитная совместимость (EMI)	FCC Part 15 Subpart B Class A CISPR 22
  Электромагнитная совместимость (EMC)	EN 61000-6-2 EN 61000-6-4
  Применение на электрических подстанциях	IEC 61850-3 IEEE 1613
  Нагрузочная способность реле	1 А при 24 В пост.
  Рабочее напряжение	110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост.
  Разъем электропитания	Клемма
  Рабочая температура, °C	-40 ~ +85
  Рабочая влажность, %	5 ~ 95
  Температура хранения, °C	-40 ~ +85
  Количество групп IGMP	256
  Максимальное количество VLAN	64
  Диапазон VLAN ID	1 ~ 4094
  Тип интерфейса	Одномодовое оптоволокно
  Разъем	SC
  Дальность передачи по оптоволокну	до 40 км
  Длина волны по оптоволокну, нм	1310
  Тип оптоволоконного кабеля	G.652
  Магнитная изоляция Ethernet-портов	1,5 кВ
  Порты Ethernet	2
  Тип разъема	RJ45 (8 конт.)
  Скорость передачи данных	10/100 Мбит/с
  Изоляция последовательной линии	2 кВ
  Разъем последовательного порта	DB9 'папа'
  Четность	нет, чет, нечет, 0, 1
  Тип последовательных портов	RS-232/422/485
  Управление направлением передачи данных по RS-485	ADDC® (автоматическое)
  Скорость передачи данных, бит/с	50 ~ 921600
  Бит данных	5, 6, 7, 8
  Стоповые биты	1, 1.5, 2
  Управление потоками данных	RTS/CTS, XON/XOFF
  Передаваемые сигналы	RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
  Стандарты	IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat
  Управление потоками	IEEE 802.3x flow control, back pressure flow control interface
  Кнопка Reset	Есть
  Интерфейс управления	CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль
  Наличие оптических портов	Есть
  Тип устройства	Преобразователь последовательных интерфейсов
  Количество портов Ethernet	2
  Тип оптики	Одномодовая
  Серия устройства	NPort S9000
