Артикул:
NPort S9650I-16-2HV-MSC-T
Характеристики
Полное наименование:
—
Преобразователь NPort S9650I-16-2HV-MSC-T 16-port, 3-in-1 rugged device server, 2 x 10/100M RJ45 1588v2, 2 x Fiber multi-SC, 110/220 VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

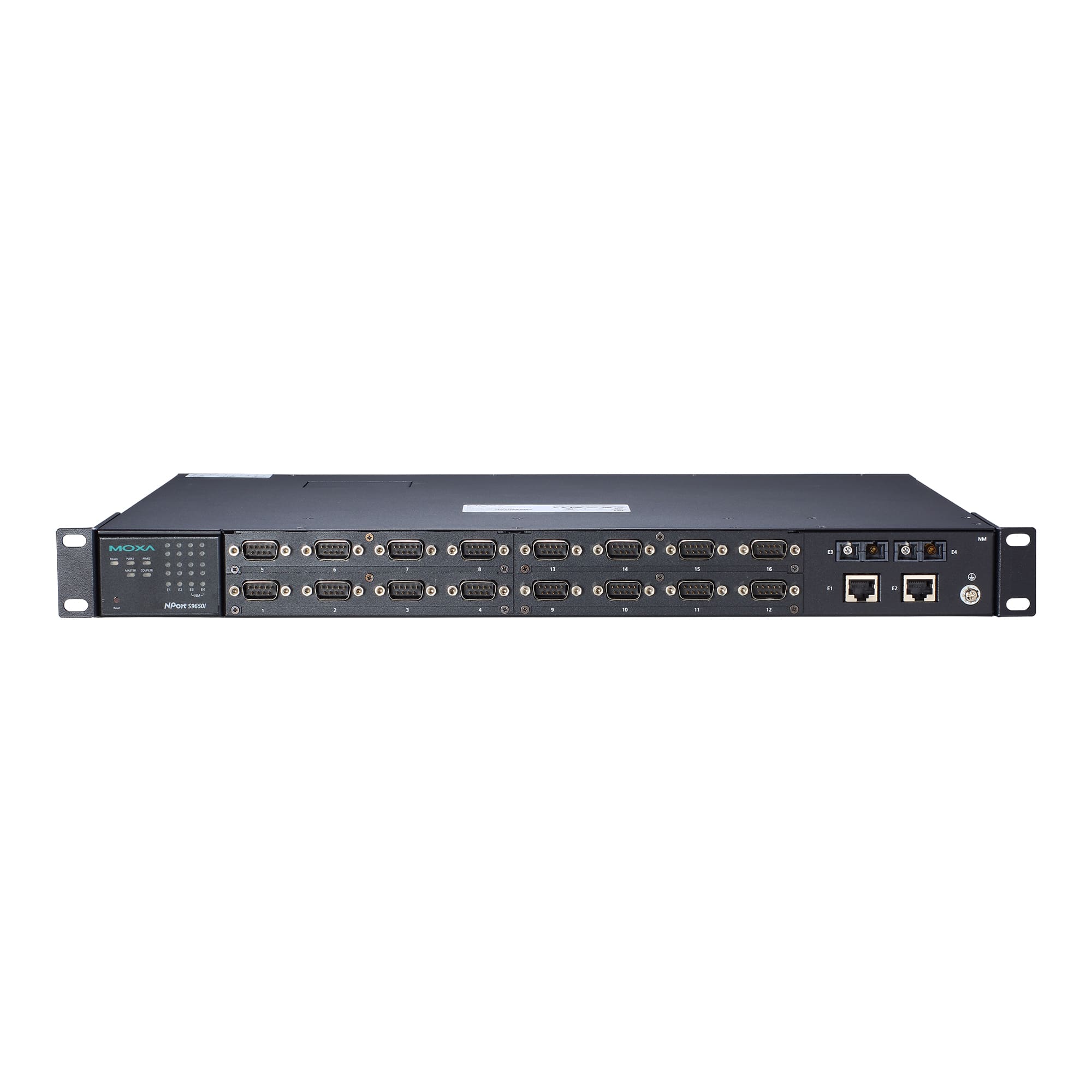

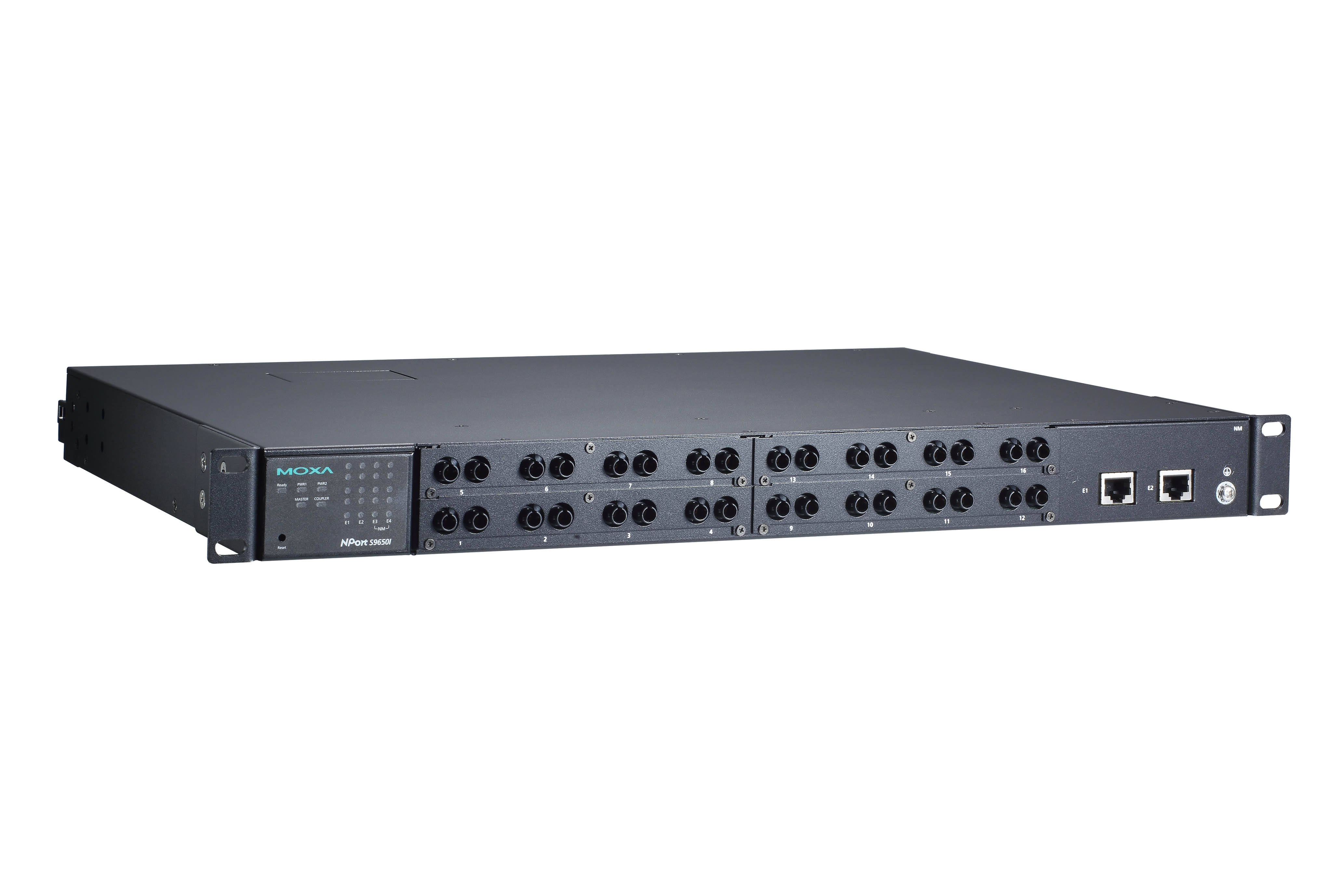

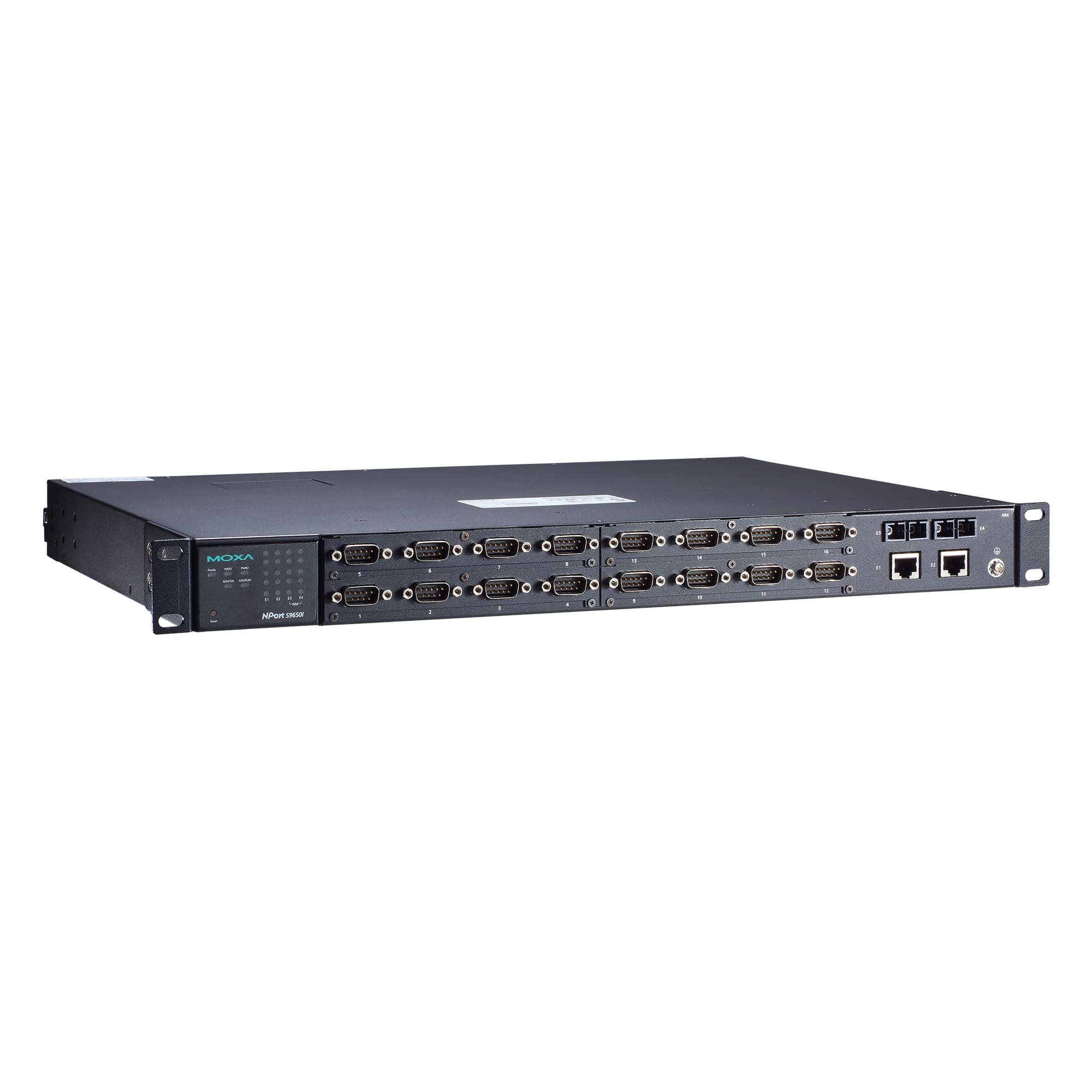

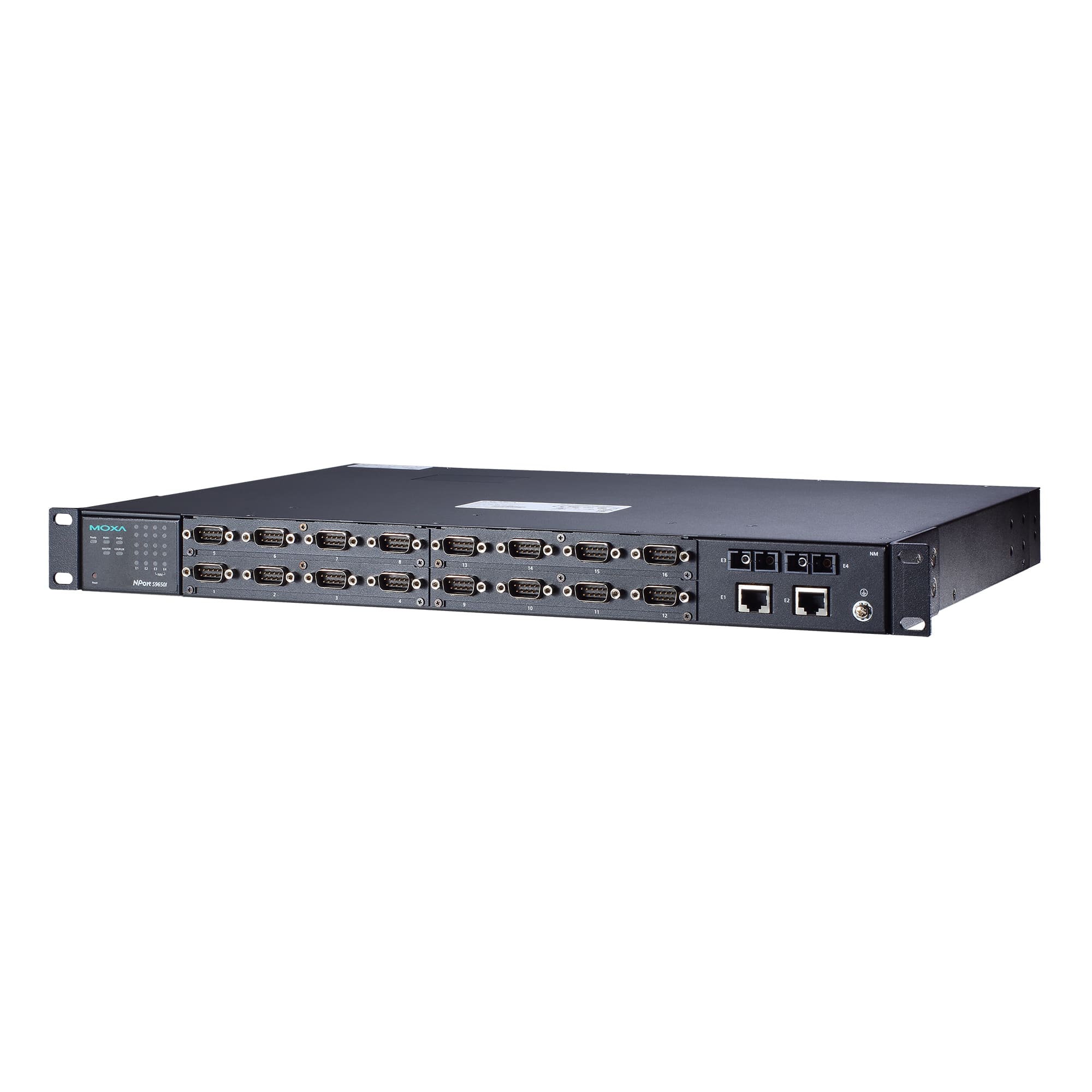

Преобразователь NPort S9650I-16-2HV-MSC-T от компании MOXA Inc. представляет собой 16-портовый сервер последовательных интерфейсов RS-232/422/485 с интегрированным Ethernet-коммутатором. Это устройство предназначено для обеспечения надежной и эффективной передачи данных в промышленных и энергетических приложениях, где требуется высокая степень защиты и устойчивость к внешним воздействиям.
Ключевые технические особенности NPort S9650I-16-2HV-MSC-T включают:
- 16 последовательных портов (RS-232/422/485) для подключения различных устройств;
- 2 порта Ethernet (10/100BaseT(X) - RJ45) и 2 оптоволоконных порта (100BaseF(X) - многомод, SC) для гибкости подключения;
- Интегрированный Ethernet-коммутатор с поддержкой VLAN, IGMP и приоритизированных очередей;
- Поддержка промышленных протоколов Modbus TCP, Modbus RTU, DNP3 и других;
- Широкий диапазон рабочих температур от -40°C до +85°C, что обеспечивает эксплуатацию в экстремальных условиях;
- Высокая электромагнитная совместимость (EMC) и защита от электромагнитных помех (EMI) согласно международным стандартам;
- Два источника питания (DC 88-300 В и AC 85-264 В) для обеспечения надежности;
- Металлический корпус с возможностью монтажа в 19-дюймовую стойку для удобства установки.
Устройство предназначено для применения в различных отраслях, включая:
- Энергетический сектор (электрические подстанции, распределительные сети);
- Промышленная автоматизация (управление технологическими процессами, системы мониторинга);
- Транспортная инфраструктура (железнодорожные системы, системы управления движением);
- Системы безопасности (видеонаблюдение, контроль доступа).
Преимущества NPort S9650I-16-2HV-MSC-T включают:
- Высокая надежность благодаря широкому диапазону рабочих температур и защите от электромагнитных помех;
- Гибкость подключения благодаря наличию как медных, так и оптоволоконных портов;
- Интегрированная функция коммутатора упрощает архитектуру сети и снижает затраты на оборудование;
- Поддержка промышленных протоколов обеспечивает совместимость с существующими системами;
- Удобство монтажа в 19-дюймовую стойку и компактные габариты;
- Два источника питания повышают отказоустойчивость системы.
Совместимость с другими устройствами и системами обеспечивается благодаря поддержке стандартов IEEE, включая IEEE 802.3 для Ethernet, IEEE 802.1Q для VLAN и IEEE 802.1p для приоритизации трафика. Это позволяет интегрировать NPort S9650I-16-2HV-MSC-T в существующие сети и системы управления без значительных изменений в инфраструктуре.
В заключение, преобразователь NPort S9650I-16-2HV-MSC-T от MOXA Inc. является надежным и эффективным решением для организации связи между последовательными устройствами и Ethernet-сетями в промышленных и энергетических приложениях, требующих высокой степени защиты и устойчивости к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 457 x 32 x 330 |
| Вес нетто, кг | 5.15 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Допустимые потери в канале связи, дБм | 12 |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Количество оптических портов | 2 |
| Количество последовательных портов | 16 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 165308 |
| Общее количество портов | 16 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Тип интерфейса | Многомодовое оптоволокно |
| Разъем | SC |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | OM1 (62.5/125 мкм) 50/125 мкм |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | DB9 'папа' |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 2 |
| Тип оптики | Многомодовая |
| Серия устройства | NPort S9000 |
