Артикул:
NPort S9650I-16-2HV-E-T
Характеристики
Полное наименование:
—
Преобразователь NPort S9650I-16-2HV-E-T 16-port,3-in-1 rugged device server,2x10/100M RJ45 1588v2,2x10/100M RJ45,110/220 VDC/VAC, t: -40/85
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

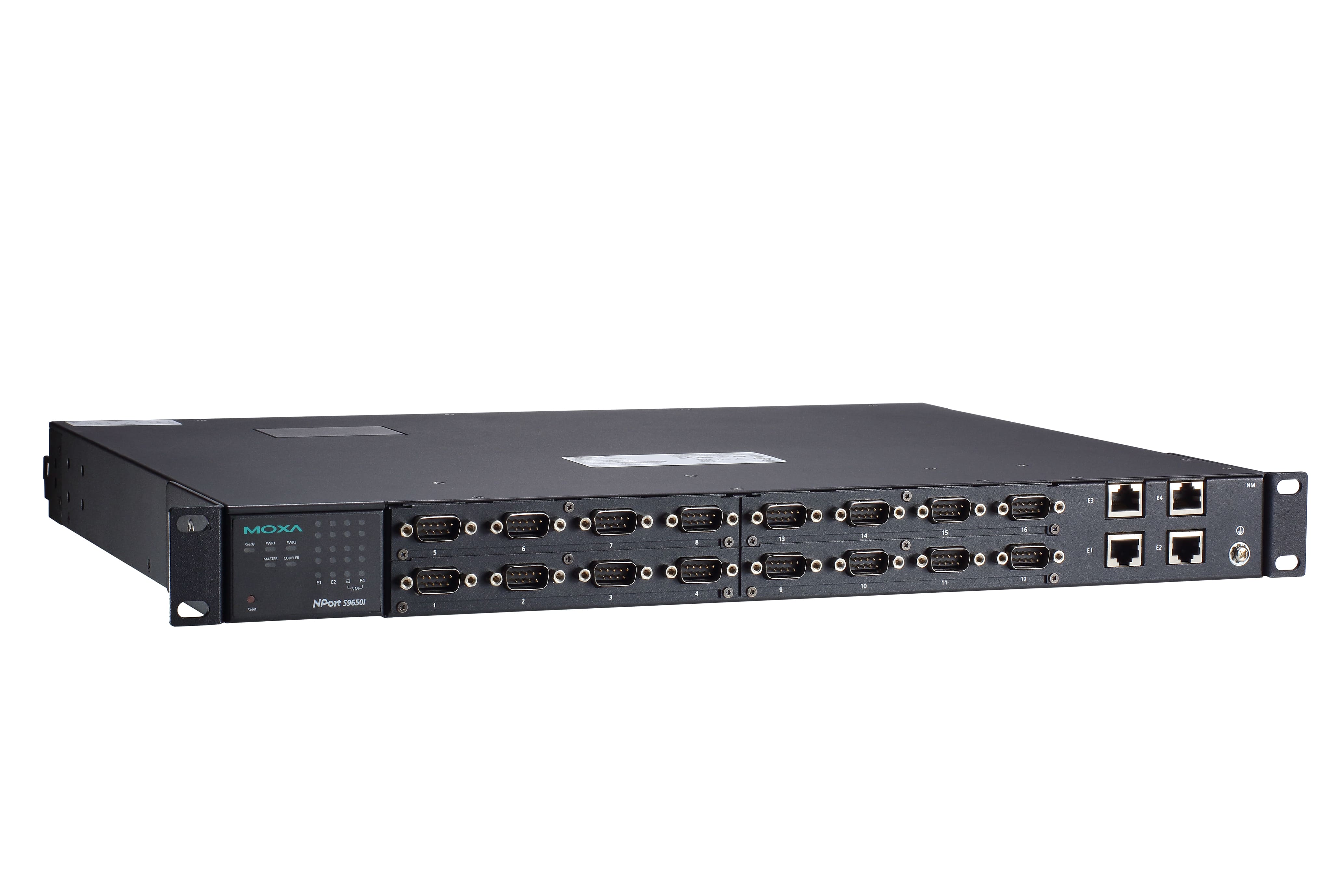

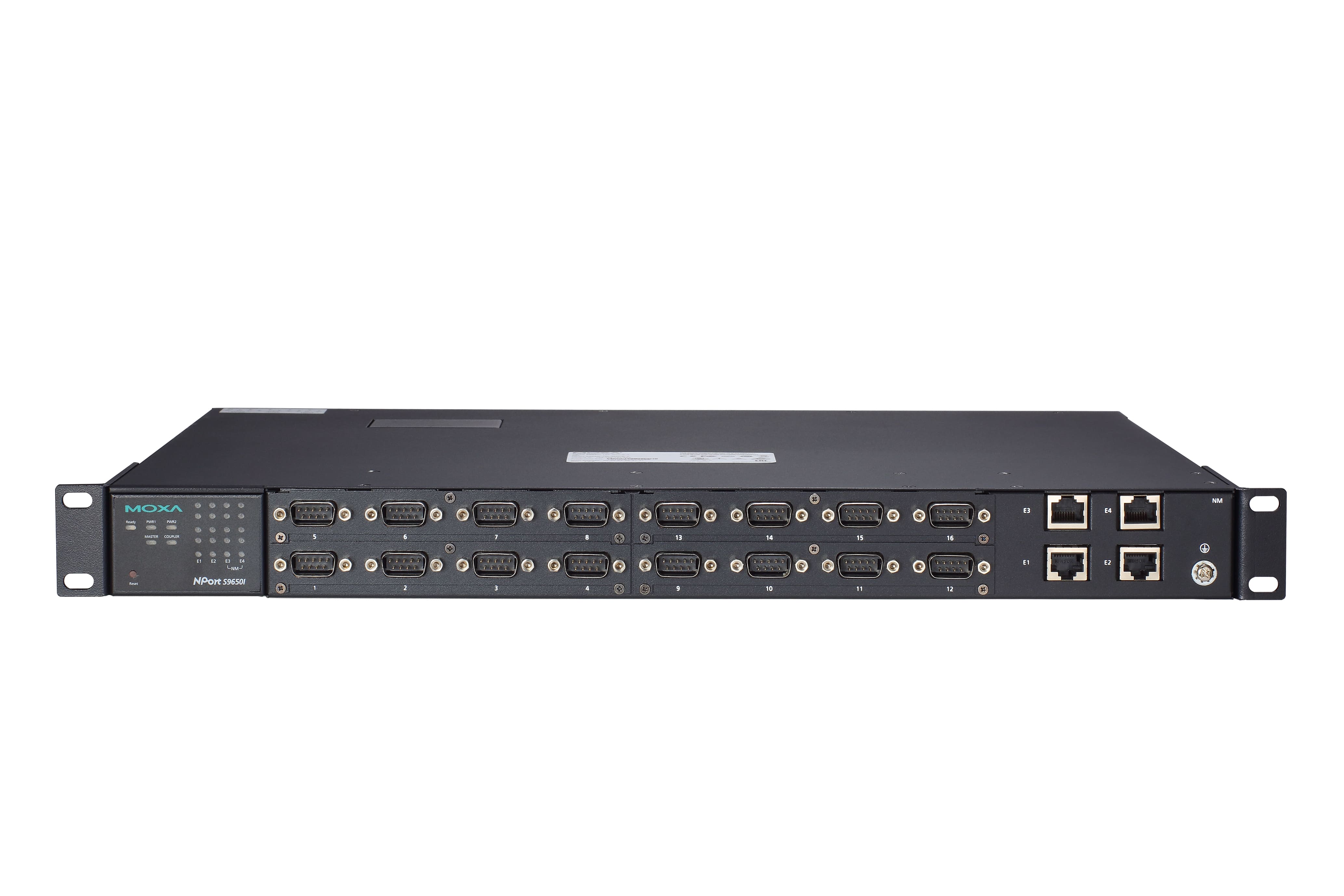

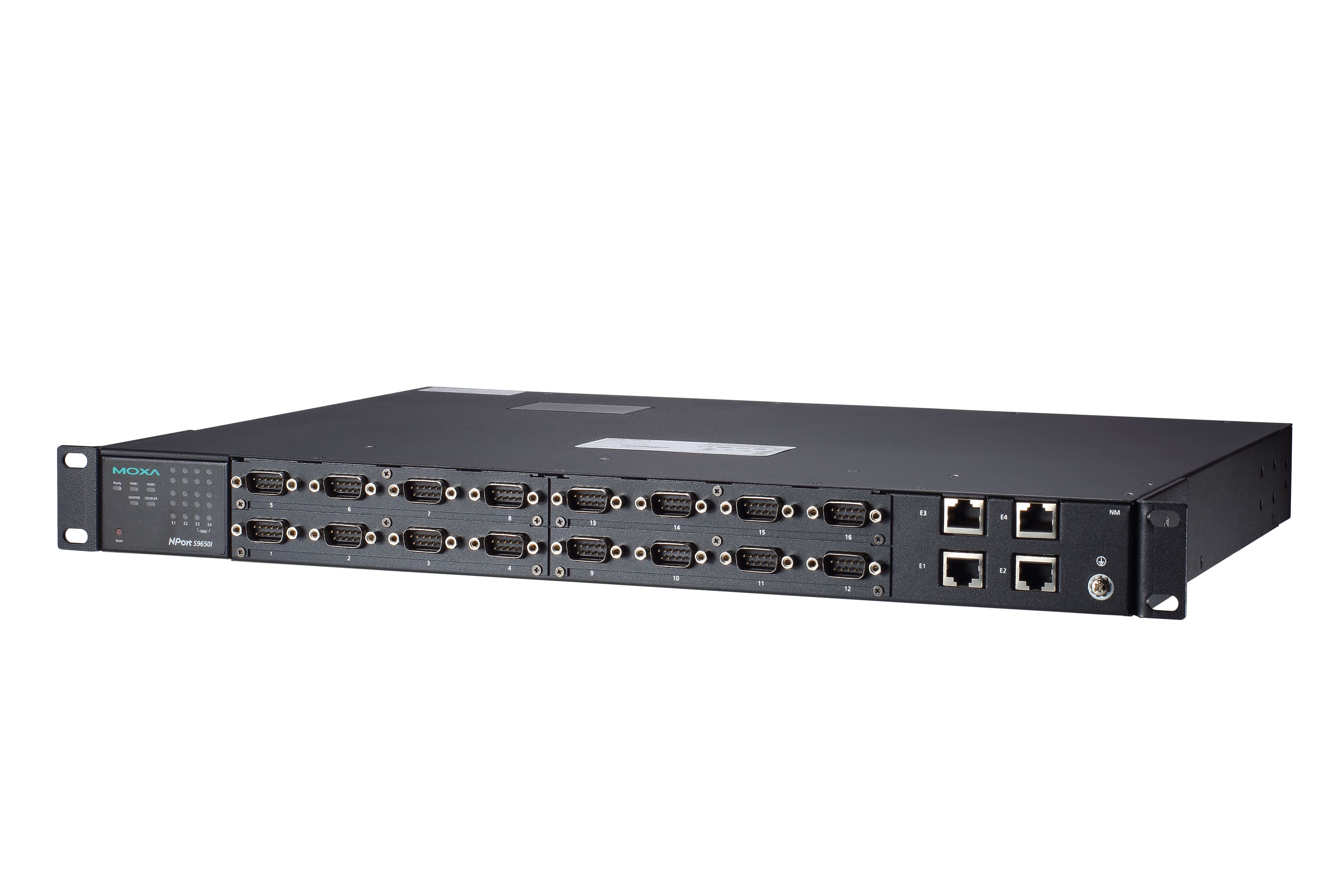

Преобразователь NPort S9650I-16-2HV-E-T от компании MOXA Inc. представляет собой 16-портовый сервер устройств с интегрированным Ethernet-коммутатором, предназначенный для надежной передачи данных между последовательными устройствами и Ethernet-сетями в промышленных условиях.
**Ключевые технические особенности:**
- Количество последовательных портов: 16 портов RS-232/422/485, обеспечивающих гибкость подключения различных устройств.
- Сетевые порты: 4 порта 10/100 Мбит/с Ethernet (RJ-45), поддерживающие функции VLAN и IGMP, что позволяет эффективно управлять сетевым трафиком.
- Гальваническая развязка: 2 кВ для последовательных портов, обеспечивающая защиту от электрических помех и повышающая надежность системы.
- Релейный вывод: 1 канал с сигнальным реле, способным коммутировать ток до 1 А при 24 В DC, что позволяет интегрировать устройство в системы сигнализации и управления.
- Протоколы связи: Поддержка промышленных протоколов Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 и других, обеспечивающих совместимость с широким спектром устройств и систем.
- Управление: IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, SNMPv1/v2c/v3 и другие, обеспечивающие гибкость в настройке и мониторинге устройства.
- Электропитание: Широкий диапазон входных напряжений от 85 до 264 В переменного тока и от 88 до 300 В постоянного тока, что упрощает интеграцию в различные системы электроснабжения.
- Условия эксплуатации: Рабочая температура от -40 до +85 °C и рабочая влажность от 5 до 95%, что делает устройство пригодным для использования в экстремальных условиях.
- Размеры и монтаж: Компактные габариты 457 x 32 x 330 мм и возможность монтажа в 19-дюймовую стойку, что облегчает установку в ограниченных пространствах.
- Сертификация: Соответствие стандартам безопасности UL 61010-1 и электромагнитной совместимости (EMI) FCC Part 15 Subpart B Class A, CISPR 22, что подтверждает высокое качество и безопасность устройства.
**Области применения и целевая аудитория:**
Преобразователь NPort S9650I-16-2HV-E-T предназначен для интеграции в промышленные системы автоматизации, системы управления зданием, а также в энергетические и транспортные инфраструктуры, где требуется надежная передача данных между последовательными устройствами и Ethernet-сетями. Он идеально подходит для предприятий, требующих высокой надежности и устойчивости оборудования в сложных эксплуатационных условиях.
**Преимущества и совместимость:**
- Интегрированный Ethernet-коммутатор: Встроенные порты Ethernet позволяют сократить количество необходимого оборудования и упростить архитектуру сети.
- Широкая поддержка протоколов: Совместимость с различными промышленными протоколами обеспечивает легкую интеграцию в существующие системы.
- Гибкость в управлении: Поддержка различных методов управления и мониторинга позволяет адаптировать устройство под специфические требования заказчика.
- Высокая степень защиты: Гальваническая развязка и соответствие международным стандартам безопасности и электромагнитной совместимости гарантируют надежную работу устройства в сложных условиях.
Преобразователь NPort S9650I-16-2HV-E-T от MOXA Inc. является надежным и высокопроизводительным решением для интеграции последовательных устройств в Ethernet-сети, обеспечивая эффективную и безопасную передачу данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 5.15 |
| Габаритные размеры, мм | 457 x 32 x 330 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9650I_Series.htm |
| Количество приоритизированных очередей | 4 |
| Количество последовательных портов | 16 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Потребление тока | 0.65 А при 100 В перем., 0.47 А при 100 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 165308 |
| Общее количество портов | 16 |
| Материал корпуса | Металл |
| Монтаж | В стойку 19' |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 110 В перем. 220 В пост. 220 В перем. 110 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 4 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | DB9 'папа' |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | CLI Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 4 |
| Серия устройства | NPort S9000 |
