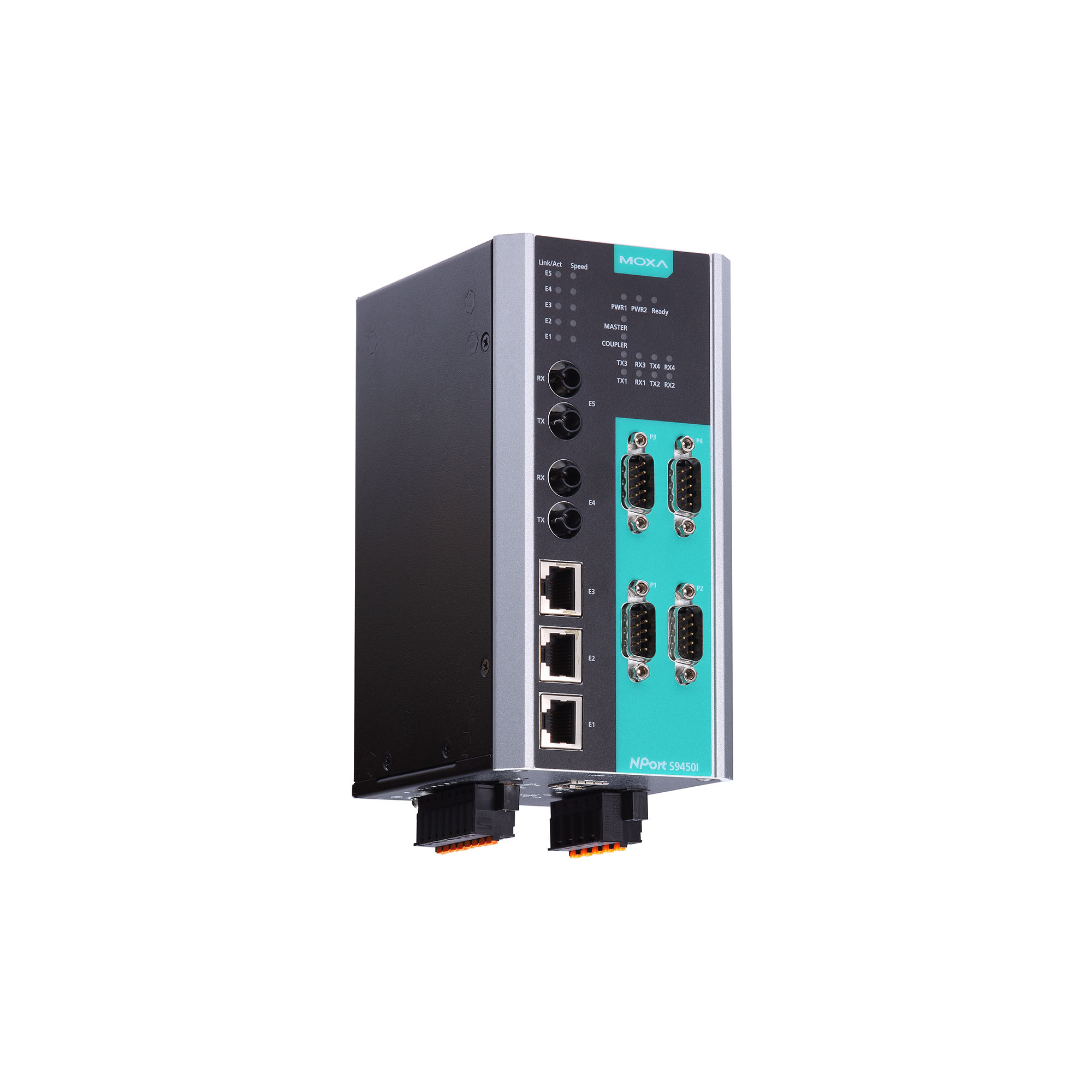

Асинхронный сервер NPort S9450I-2M-ST-WV-T от компании MOXA Inc. предназначен для преобразования последовательных интерфейсов RS-232/422/485 в Ethernet-сеть, обеспечивая эффективную интеграцию промышленных устройств в современные коммуникационные инфраструктуры. Устройство оснащено четырьмя последовательными портами и двумя оптоволоконными портами, что делает его идеальным решением для расширения возможностей промышленных систем.
Ключевые технические особенности NPort S9450I-2M-ST-WV-T включают:
- Четыре последовательных порта (RS-232/422/485) для подключения различных промышленных устройств.
- Два оптоволоконных порта (многомодовое оптоволокно, разъем ST) с дальностью передачи до 5 км, обеспечивающие надежную связь на больших расстояниях.
- Три порта Ethernet (10/100BaseT(X), разъем RJ-45) для подключения к локальной сети.
- Два канала релейного вывода с нагрузочной способностью 1 А при 24 В постоянного тока, позволяющие интегрировать сигнальные реле в систему.
- Широкий диапазон рабочих температур от -40 до +85°C, что обеспечивает стабильную работу в экстремальных условиях.
- Питание от 24/48 В постоянного тока (18 ~ 72 В), что обеспечивает гибкость в выборе источника питания.
- Металлический корпус с возможностью монтажа на DIN-рейку или на стену, обеспечивающий надежность и удобство установки.
Устройство поддерживает широкий спектр протоколов связи, включая ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, RARP, GMRP, LACP и RMON, что обеспечивает гибкость в настройке и интеграции в различные системы. Также поддерживаются протоколы безопасности RADIUS и ICMP, обеспечивая защиту данных и надежность связи.
Сервер NPort S9450I-2M-ST-WV-T соответствует международным стандартам и сертифицирован по следующим направлениям:
- Электромагнитная совместимость (EMC): EN 61000-6-2, EN 61000-6-4, CISPR 32.
- Электромагнитные помехи (EMI): IEC 61000-4-3 RS, IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT).
- Безопасность: UL 508, UL 61010-2-201.
- Применение на электрических подстанциях: IEC 61850-3, IEEE 1613.
Устройство имеет среднее время наработки на отказ (MTBF) 347 436 часов, что свидетельствует о высокой надежности и долговечности. В сочетании с возможностью монтажа на DIN-рейку и металлическим корпусом, NPort S9450I-2M-ST-WV-T является оптимальным решением для интеграции промышленных устройств в Ethernet-сети, обеспечивая надежную и эффективную связь в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 80 x 160 x 109 |
| Вес нетто, кг | 2.54 |
| Количество каналов релейного вывода | 2 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/NPort_S9450I_Series.htm |
| Потребление тока | 520 мА при 24 В пост. |
| Мощность оптического передатчика, дБм | -20 |
| Количество оптических портов | 2 |
| Чувствительность оптического приемника, дБм | -32 |
| Насыщение приемника, дБм | -6 |
| Допустимые потери в канале связи, дБм | 12 |
| Количество последовательных портов | 4 |
| Консольный порт | RS-232 (10-контактный RJ45) |
| Количество приоритизированных очередей | 4 |
| Протоколы | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Среднее время наработки на отказ (MTBF), часов | 347436 |
| Общее количество портов | 4 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | UL 61010-1 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 24/48 В пост. (18 ~ 72 В пост.) 48 В пост. 24 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Тип интерфейса | Многомодовое оптоволокно |
| Разъем | ST |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 3 x Ethernet 10/100BaseT(X) - 'витая пара' |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Разъем последовательного порта | DB9 'папа' |
| Четность | нет, чет, нечет, 0, 1 |
| Тип последовательных портов | RS-232/422/485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control interface |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Windows-утилита Последовательная консоль Telnet/SSH-консоль |
| Наличие оптических портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Количество портов Ethernet | 5 |
| Тип оптики | Многомодовая |
| Серия устройства | NPort S9000 |
Рекомендуем уточнить точные характеристики перед покупкой.
