Артикул:
MGate MB3660I-16-2AC
Характеристики
Полное наименование:
—
Преобразователь MGate MB3660I-16-2AC Modbus gateway with dual LANs, dual AC power inputs, 16 RS-232/422/485 ports, t: 0/60, 2kV isolation
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

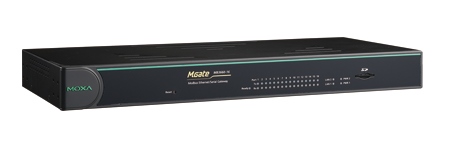

Преобразователь MGate MB3660I-16-2AC от компании MOXA Inc. предназначен для интеграции устройств с интерфейсами RS-232/422/485 в сети Ethernet, обеспечивая эффективную коммуникацию между различными промышленными системами. Это устройство служит мостом между протоколами Modbus RTU/ASCII и Modbus TCP, позволяя устройствам с различными интерфейсами обмениваться данными в реальном времени.
Ключевые технические особенности MGate MB3660I-16-2AC включают:
- 16 последовательных портов (RS-232/422/485) с гальванической развязкой 2 кВ, обеспечивающей защиту от электромагнитных помех и повышенную надежность передачи данных.
- Два порта Ethernet (10/100 Base T(X)) с возможностью назначения двух IP-адресов, что повышает гибкость сетевой конфигурации и отказоустойчивость системы.
- Поддержка протоколов Modbus TCP (клиент и сервер), Modbus RTU/ASCII (мастер и слейв), что обеспечивает широкую совместимость с различными промышленными устройствами.
- Релейный выход с одним каналом и нагрузочной способностью 2 А при 30 В постоянного тока, позволяющий реализовывать функции сигнализации или управления внешними устройствами.
- Два входа питания переменного тока (100–240 В, 47–63 Гц) с возможностью подключения резервного источника питания, обеспечивая бесперебойную работу устройства в случае отказа основного источника.
- Широкий диапазон рабочих температур от 0 до 60 °C и высокая стойкость к внешним воздействиям, включая удары, вибрации и электромагнитные помехи, что делает устройство пригодным для эксплуатации в сложных промышленных условиях.
Области применения MGate MB3660I-16-2AC включают:
- Автоматизация производственных процессов, где требуется интеграция старых устройств с новыми системами управления через Ethernet.
- Мониторинг и управление промышленным оборудованием, обеспечивая централизованный контроль за состоянием устройств с различными интерфейсами.
- Системы сбора данных, где необходимо собирать информацию с устройств Modbus RTU/ASCII и передавать ее в системы SCADA или MES через Modbus TCP.
Преимущества MGate MB3660I-16-2AC включают:
- Высокая надежность благодаря гальванической развязке и защите от электромагнитных помех, что снижает вероятность ошибок передачи данных.
- Гибкость конфигурации с двумя портами Ethernet и возможностью назначения двух IP-адресов, позволяя адаптировать устройство под различные сетевые топологии.
- Универсальность благодаря поддержке различных протоколов Modbus, обеспечивая совместимость с широким спектром промышленного оборудования.
- Устойчивость к внешним воздействиям благодаря соответствию международным стандартам, включая IEC 60068-2-27 (удары), IEC 60068-2-64 (вибрации) и IEC 61000-4-2 (ESD), что гарантирует надежную работу в сложных условиях.
MGate MB3660I-16-2AC является надежным и эффективным решением для интеграции устройств с интерфейсами RS-232/422/485 в сети Ethernet, обеспечивая высокую степень совместимости и надежности в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 440 x 45 x 198 |
| Вес нетто, кг | 2.82 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3660_Series.htm |
| Потребление тока | 310 мА при 110 В перем. |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave) |
| Среднее время наработки на отказ (MTBF), часов | 114595 |
| Материал корпуса | Металл |
| Монтаж | Настольный/настенный |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-31 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 100 ~ 240 В перем. (47 ~ 63 Гц) |
| Разъем электропитания | Разъём C14 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Порты Ethernet | 2 (2 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 16 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
| Тип слота для установки карты памяти | Слот для SD-карты |
