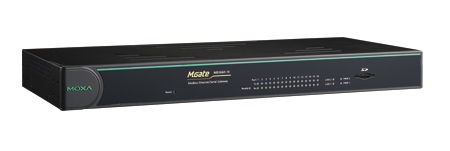

Преобразователь MGate MB3660-8-J-2AC от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для интеграции устройств с интерфейсами RS-232/422/485 в сети Ethernet с использованием протокола Modbus TCP. Это решение обеспечивает эффективную коммуникацию между различными промышленными системами, поддерживая как клиентский, так и серверный режимы Modbus TCP, а также мастер и слейв режимы Modbus RTU и ASCII.
Устройство оснащено восемью последовательными портами RS-232/422/485, что позволяет подключать до восьми устройств с различными интерфейсами. Максимальная скорость передачи данных достигает 921 600 бит/с, обеспечивая быструю и надежную передачу информации. Два порта Ethernet 10/100 Base-T(X) с разъемами RJ45 поддерживают два независимых IP-адреса, что повышает гибкость и надежность сетевой инфраструктуры.
MGate MB3660-8-J-2AC оснащен одним цифровым выходом (DO) с гальванической развязкой 2 кВ, что позволяет управлять внешними устройствами, такими как сигнальные лампы или реле, и защищает оборудование от электрических помех. Устройство поддерживает широкий спектр промышленных протоколов, включая Modbus TCP, Modbus RTU и Modbus ASCII, а также протоколы управления, такие как SMTP, SNMPv1/v2c/v3, HTTP, Telnet, UDP, DNS, NTP, ARP, DHCP Client и TCP/IP. Для обеспечения безопасности предусмотрена поддержка RADIUS.
Устройство предназначено для монтажа в 19-дюймовую стойку и имеет габаритные размеры 440 x 45 x 198 мм при весе 2,6 кг. Корпус выполнен из металла с защитой IP30, что обеспечивает надежную защиту от пыли и механических повреждений. Рабочая температура устройства составляет от 0 до 60°C, а температура хранения — от -40 до 85°C, что позволяет использовать его в различных климатических условиях. Устройство оснащено двумя входами питания AC с диапазоном напряжений от 100 до 240 В переменного тока, что обеспечивает дополнительную надежность и возможность подключения резервного источника питания.
MGate MB3660-8-J-2AC соответствует международным стандартам безопасности и электромагнитной совместимости, включая EN 60950-1, UL 60950-1, EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 60068-2-27, IEC 60068-2-31 и IEC 60068-2-64, что гарантирует его надежную работу в промышленных условиях.
Это устройство идеально подходит для применения в промышленных автоматизированных системах, где требуется интеграция старого оборудования с современными сетями Ethernet. Оно обеспечивает надежную и безопасную передачу данных между различными устройствами, повышая эффективность и гибкость производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 440 x 45 x 198 |
| Вес нетто, кг | 2.6 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3660_Series.htm |
| Потребление тока | 111 мА при 110 В перем. |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave) |
| Среднее время наработки на отказ (MTBF), часов | 616505 |
| Материал корпуса | Металл |
| Монтаж | Настольный/настенный |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-31 |
| Вибрации | IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 100 ~ 240 В перем. (47 ~ 63 Гц) |
| Разъем электропитания | Разъём C14 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Порты Ethernet | 2 (2 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | RJ45 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 8 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
| Тип слота для установки карты памяти | Слот для SD-карты |
