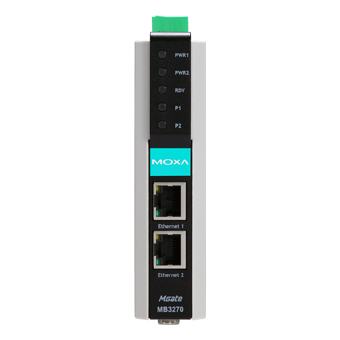

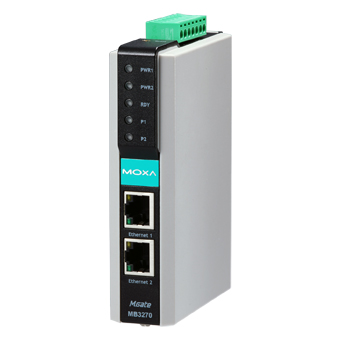

Преобразователь MGate MB3270-T от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для интеграции устройств с интерфейсами Modbus RTU/ASCII (RS-232/422/485) в сети Modbus TCP. Устройство оснащено двумя последовательными портами и двумя Ethernet-портами, что обеспечивает гибкость в подключении различных устройств и систем.
Ключевые технические особенности MGate MB3270-T включают:
- Поддержка протоколов Modbus: сервер и клиент Modbus TCP, мастер и слейв Modbus RTU/ASCII, что позволяет устройству работать в различных ролях в сети Modbus.
- Скорость передачи данных: от 50 до 921600 бит/с, обеспечивая высокоскоростную передачу данных для требовательных приложений.
- Электропитание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока 435 мА при 12 В, что делает устройство совместимым с различными источниками питания.
- Условия эксплуатации: рабочая температура от -40 до +75 °C и влажность от 5 до 95%, что позволяет использовать устройство в суровых промышленных условиях.
- Защита от импульсных помех: до 15 кВ, обеспечивая надежную работу в средах с высоким уровнем электромагнитных помех.
- Сертификации: соответствие стандартам безопасности EN 60950-1 и UL 508, а также взрывозащищенность по стандартам ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D, что подтверждает безопасность эксплуатации устройства в потенциально опасных зонах.
- Электромагнитная совместимость (EMC): соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, а также стандартам EMS IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, IEC 61000-4-11, что гарантирует устойчивость устройства к электромагнитным помехам.
- Механическая стойкость: соответствие стандартам IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары) и IEC 60068-2-32 (свободное падение), что подтверждает надежность устройства при транспортировке и эксплуатации в условиях вибраций и ударных нагрузок.
- Размеры и монтаж: компактные габариты 29 x 89.2 x 118.5 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в ограниченных пространствах.
MGate MB3270-T предназначен для использования в различных промышленных приложениях, включая системы автоматизации, мониторинг и управление технологическими процессами, а также в областях, где требуется интеграция старых устройств с современными сетями Modbus TCP. Благодаря своей гибкости и надежности, устройство идеально подходит для предприятий, стремящихся обеспечить эффективную и безопасную коммуникацию между различными компонентами своих систем.
Преимущества MGate MB3270-T включают:
- Гибкость подключения: возможность работы с различными типами устройств благодаря поддержке нескольких протоколов Modbus.
- Надежность: высокая степень защиты от электромагнитных помех и механических воздействий, что обеспечивает стабильную работу в сложных условиях.
- Безопасность: соответствие международным стандартам безопасности и взрывозащищенности, что позволяет использовать устройство в потенциально опасных зонах.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство.
Совместимость MGate MB3270-T с различными устройствами и системами, поддерживающими протоколы Modbus, делает его универсальным решением для интеграции и расширения функциональности существующих промышленных сетей. Устройство обеспечивает надежную и безопасную передачу данных, что критически важно для эффективного функционирования современных промышленных предприятий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.38 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Сетевые протоколы | Modbus TCP |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 2 |
| Потребление тока | 435 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 342098 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' x 2 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
