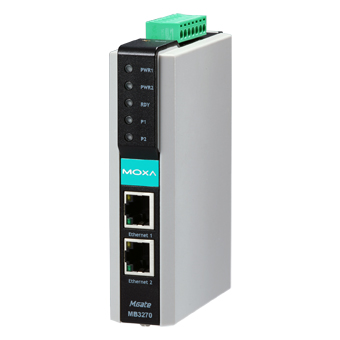

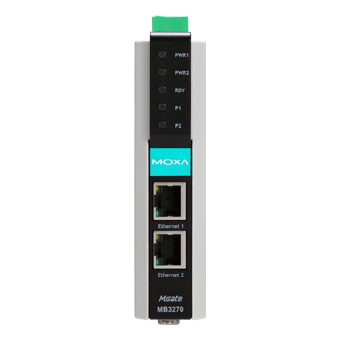

Преобразователь MGate MB3270 от компании MOXA Inc. предназначен для преобразования протоколов Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP, обеспечивая эффективную интеграцию устройств с различными интерфейсами в сети Ethernet. Устройство оснащено двумя портами Ethernet, что позволяет подключать два Modbus-устройства одновременно, расширяя возможности системы.
Ключевые технические особенности MGate MB3270 включают:
- Поддержка различных интерфейсов: RS-232, RS-422, RS-485 (2-проводный и 4-проводный), обеспечивая гибкость подключения к различным устройствам.
- Скорость передачи данных: от 50 до 921600 бит/с, что позволяет адаптировать устройство под требования конкретного приложения.
- Релейный вывод: один канал с нагрузочной способностью 1 А при 30 В постоянного тока, обеспечивая возможность управления внешними устройствами.
- Электромагнитная совместимость: соответствует стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, обеспечивая надежную работу в электромагнитно насыщенных средах.
- Защита от импульсных помех: выдерживает до 15 кВ, что повышает устойчивость устройства к внешним электромагнитным воздействиям.
- Рабочие условия: температура от 0 до +60°C и влажность от 5 до 95%, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Монтаж: на DIN-рейку, обеспечивая удобство установки в распределительных щитах и шкафах управления.
MGate MB3270 находит применение в различных отраслях промышленности, включая автоматизацию зданий, управление производственными процессами и системы мониторинга. Он обеспечивает надежную связь между устройствами с различными интерфейсами и протоколами, способствуя эффективному обмену данными в реальном времени.
Преимущества использования MGate MB3270 включают:
- Универсальность: поддержка различных интерфейсов и протоколов позволяет интегрировать устройства с различными характеристиками.
- Надежность: высокая степень защиты от электромагнитных помех и импульсных перенапряжений обеспечивает стабильную работу в сложных условиях.
- Гибкость установки: возможность монтажа на DIN-рейку упрощает процесс установки и обслуживания устройства.
- Энергоэффективность: низкое потребление тока при 12 В (435 мА) способствует экономии энергии в системе.
MGate MB3270 совместим с различными устройствами и системами, поддерживающими протоколы Modbus RTU/ASCII и Modbus TCP, обеспечивая seamless интеграцию в существующие инфраструктуры. Его использование способствует повышению эффективности и надежности промышленных систем, обеспечивая стабильный обмен данными между устройствами с различными интерфейсами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.38 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Сетевые протоколы | Modbus TCP |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 2 |
| Потребление тока | 435 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 342098 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' x 2 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
