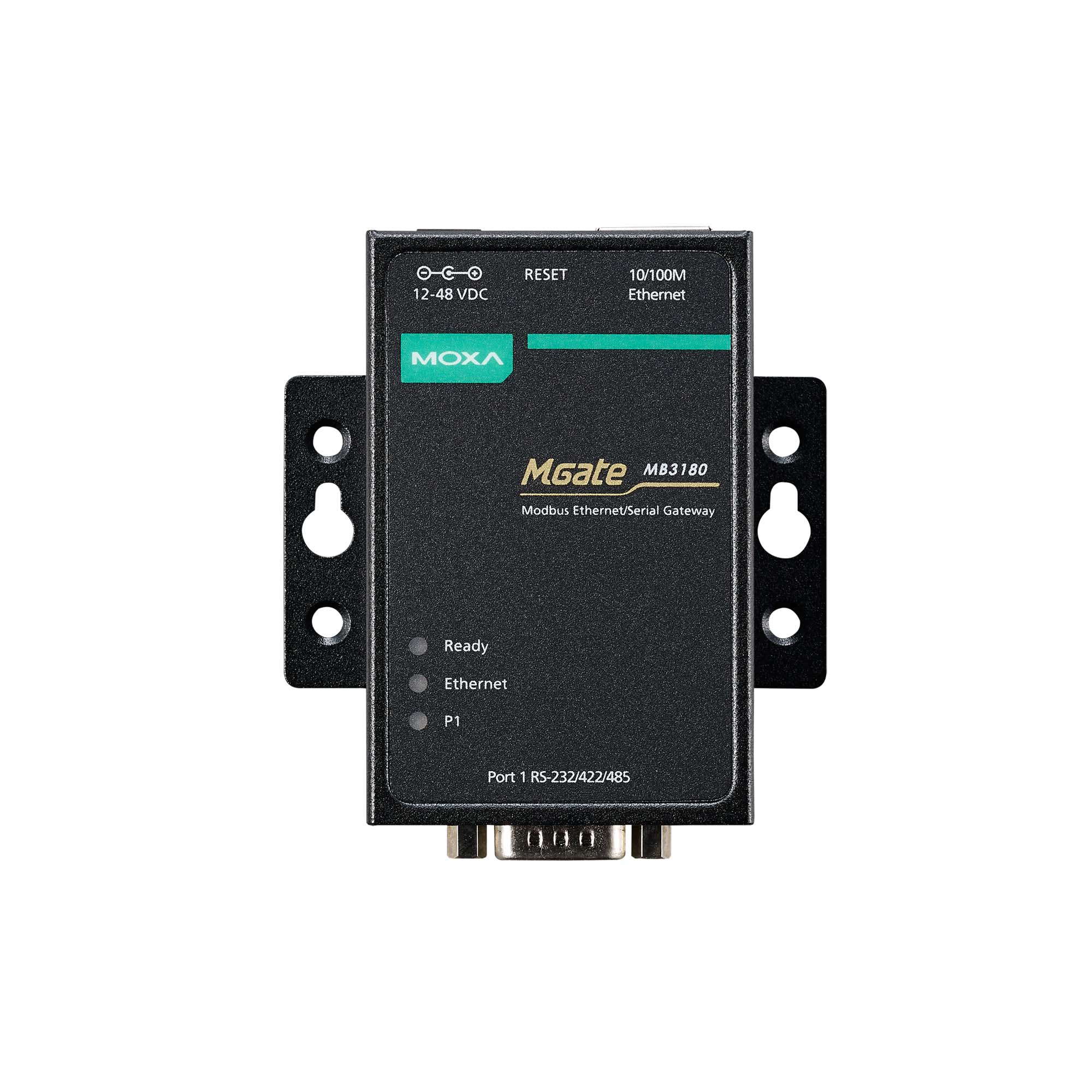

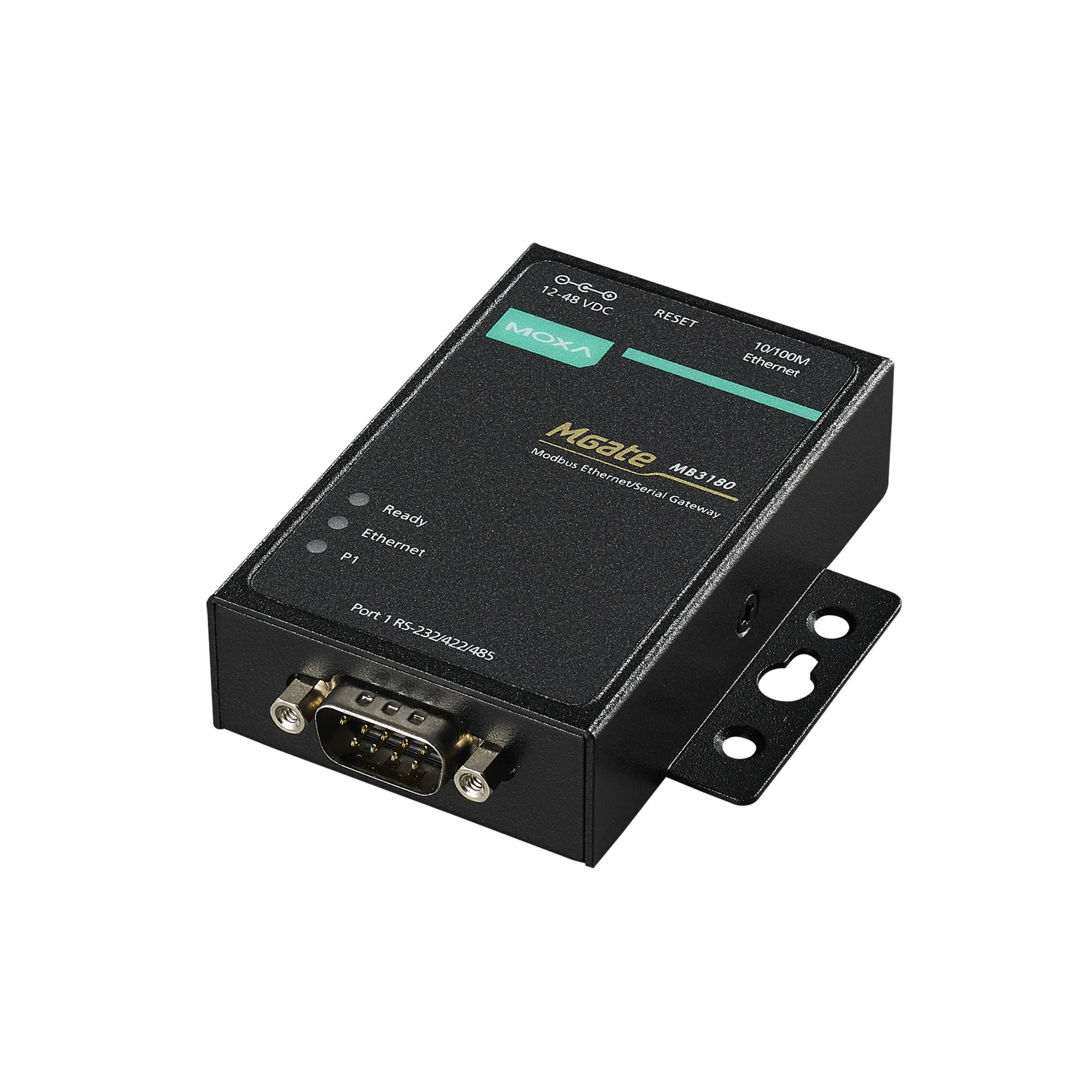

Преобразователь MGate MB3180 от компании MOXA Inc. предназначен для эффективной интеграции устройств с интерфейсами RS-232/422/485 в сети Modbus TCP. Это решение обеспечивает надежную и быструю передачу данных между различными промышленными системами, поддерживая протоколы Modbus RTU/ASCII и Modbus TCP.
Ключевые технические особенности MGate MB3180 включают:
- Сетевой интерфейс: один порт Ethernet 10/100BaseT(X) с разъемом RJ45, поддерживающий автоопределение типа соединения (Auto MDI/MDI-X) и магнитную изоляцию 1,5 кВ.
- Серийный интерфейс: один порт DB9, поддерживающий RS-232/422/485 с возможностью программного выбора стандарта, скоростью передачи данных от 50 до 921 600 бит/с, а также управление потоком RTS/CTS, DTR/DSR и RTS Toggle (только для RS-232).
- Питание: входное напряжение от 12 до 48 В постоянного тока, потребление тока 200 мА при 12 В.
- Корпус: металлический, степень защиты IP30, габаритные размеры 22 x 52 x 80 мм, вес 340 г.
- Температурные условия: рабочая температура от 0 до 60°C, температура хранения от -20 до 85°C, рабочая влажность от 5 до 95% (без конденсации).
- Сертификации: EN 60950-1, UL 60950-1, EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11.
- Среднее время наработки на отказ (MTBF): 628 376 часов.
MGate MB3180 предназначен для использования в различных областях промышленности, включая автоматизацию производства, управление энергоснабжением, системы мониторинга и управления технологическими процессами. Он обеспечивает надежную связь между устройствами с различными интерфейсами, позволяя интегрировать старое оборудование в современные сети Modbus TCP.
Преимущества MGate MB3180 включают:
- Гибкость подключения: поддержка различных стандартов RS-232/422/485 и возможность программного выбора интерфейса.
- Высокая скорость передачи данных: поддержка скоростей до 921 600 бит/с, что обеспечивает быструю и эффективную передачу данных.
- Надежность: металлический корпус с защитой от пыли и влаги (IP30), широкий диапазон рабочих температур и высокая степень защиты от электромагнитных помех.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку или настенный монтаж, что упрощает установку в ограниченных пространствах.
- Длительный срок службы: среднее время наработки на отказ (MTBF) составляет 628 376 часов, что свидетельствует о высокой надежности устройства.
MGate MB3180 совместим с различными промышленными устройствами и системами, поддерживающими протоколы Modbus RTU/ASCII и Modbus TCP. Это позволяет интегрировать его в существующие инфраструктуры без необходимости значительных изменений в оборудовании или программном обеспечении. Устройство обеспечивает надежную и быструю передачу данных, что критически важно для эффективного функционирования промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 22 x 52 x 80 |
| Вес нетто, кг | 0.34 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3180_3280_3480.htm |
| Сетевые протоколы | Modbus TCP |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 200 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 628376 |
| Материал корпуса | Металл |
| Монтаж | на DIN-рейку (опционально) Настольный/настенный |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Концентрический штекер |
| Температура хранения, °C | -20 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
