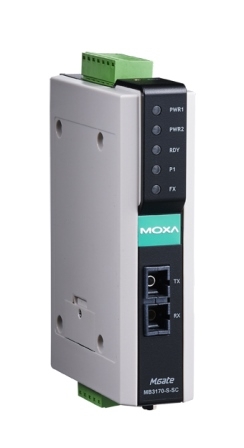

Преобразователь MGate MB3170I-M-SC 1-port advanced Modbus gateway multi-mode fiber port (SC connecto

Артикул: MGate MB3170I-M-SC
Характеристики
Полное наименование:
—
Преобразователь MGate MB3170I-M-SC 1-port advanced Modbus gateway multi-mode fiber port (SC connectors) and 2 KV optical isolation
Срок гарантии
—
12 мес.
327 144 тенге/шт
Варианты цен
327 144 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь MOXA MGate MB3170I-M-SC предназначен для интеграции устройств с интерфейсами Modbus RTU/ASCII (RS-232/422/485) в сети Modbus TCP с использованием оптоволоконного соединения. Это решение обеспечивает надежную и безопасную передачу данных в промышленных системах, где требуется высокая степень изоляции и защита от электромагнитных помех.

**Ключевые технические особенности:**

  • Оптоволоконный интерфейс: один порт 100BaseFX с разъемом SC для многомодового оптоволокна, обеспечивающий передачу данных на расстояние до 5 км.
  • Гальваническая изоляция: 2 кВ для последовательных портов (RS-232/422/485) и 1,5 кВ для Ethernet-порта, повышающие защиту от электрических помех.
  • Поддержка протоколов Modbus: Modbus TCP, Modbus RTU и Modbus ASCII, включая функции Master и Slave, что обеспечивает гибкость в интеграции различных устройств.
  • Релейный выход: один канал с максимальной нагрузочной способностью 1 А при 30 В постоянного тока для сигнализации или управления внешними устройствами.
  • Условия эксплуатации: рабочая температура от 0 до 60°C, влажность от 5 до 95%, что позволяет использовать устройство в различных промышленных средах.
  • Электропитание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока до 555 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
  • Монтаж: компактные габариты (29 x 89,2 x 118,5 мм) и возможность монтажа на DIN-рейку упрощают установку в распределительных щитах и шкафах управления.
  • Сертификация: соответствует стандартам безопасности EN 60950-1 и UL508, а также имеет сертификаты взрывобезопасности Class 1 Division 2 и ATEX Zone 2, что подтверждает его пригодность для эксплуатации в потенциально опасных зонах.

**Области применения и целевая аудитория:**

Преобразователь MOXA MGate MB3170I-M-SC идеально подходит для использования в промышленных автоматизированных системах, где необходимо интегрировать устройства с различными интерфейсами Modbus в единую сеть Modbus TCP. Это может включать системы управления технологическими процессами, системы мониторинга и управления, а также решения для удаленного сбора данных и управления оборудованием. Высокая степень изоляции и защита от электромагнитных помех делают его подходящим для эксплуатации в сложных промышленных условиях, включая зоны с повышенным риском взрыва.

**Преимущества и совместимость:**

  • Надежность: высокая степень изоляции и защита от помех обеспечивают стабильную работу устройства в сложных условиях.
  • Гибкость: поддержка различных протоколов Modbus и возможность работы как в режиме Master, так и Slave позволяют интегрировать широкий спектр устройств.
  • Удобство монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
  • Безопасность: соответствие международным стандартам безопасности и взрывобезопасности гарантирует безопасную эксплуатацию устройства в различных промышленных средах.

Преобразователь MOXA MGate MB3170I-M-SC является надежным и эффективным решением для интеграции устройств с интерфейсами Modbus в сети Modbus TCP, обеспечивая высокую степень изоляции, защиту от помех и гибкость в настройке, что делает его идеальным выбором для применения в промышленных автоматизированных системах.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 29 x 89.2 x 118.5
Вес нетто, кг 0.36
Количество каналов релейного вывода 1
Ссылка на сайт moxa.com http://www.moxa.com/product/MGate_MB3170_3270.htm
Мощность оптического передатчика, дБм -20
Допустимые потери в канале связи, дБм 12
Насыщение приемника, дБм -6
Чувствительность оптического приемника, дБм -32
Количество оптических портов 1
Резистор Pull High/Low для RS-485 1 кОм, 150 кОм
Защита от импульсных помех, кВ 15
Количество портов Modbus 1
Потребление тока 555 мА при 12 В
Среднее время наработки на отказ (MTBF), часов 768343
Материал корпуса Пластик
Монтаж На DIN-рейку
Взрывобезопасность Class 1 Division 2
ATEX
Безопасность EN 60950-1
UL508
Электромагнитная совместимость (EMC) EN 55032/24
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class A
Удары IEC 60068-2-27
Свободное падение IEC 60068-2-32
Применение в морских системах DNV
Вибрации IEC 60068-2-6
IEC 60068-2-64
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Нагрузочная способность реле 1 А при 30 В пост.
Рабочее напряжение 12 ~ 48 В пост.
Разъем электропитания Клемма
Температура хранения, °C -40 ~ +85
Рабочая температура, °C 0 ~ +60
Рабочая влажность, % 5 ~ 95
Тип интерфейса Многомодовое оптоволокно
Дальность передачи по оптоволокну до 5 км
до 4 км
Длина волны по оптоволокну, нм 1300
Магнитная изоляция Ethernet-портов 1,5 кВ
Порты Ethernet 1
Тип разъема SC
Изоляция последовательной линии 2 кВ
Скорость передачи данных, бит/с 50 ~ 921600
Четность нет, чет, нечет, 0, 1
Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
Стоповые биты 1, 2
Бит данных 7, 8
Протокол Modbus RTU/ASCII Master/Slave
Разъемы DB9 'папа' (RS-232) + клеммы (RS-422/485)
Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
Кнопка Reset Есть
Интерфейс управления Утилита Device Search Utility (DSU)
Telnet-консоль
Web-интерфейс
Утилита MGate Manager
Изоляция последовательных портов Есть
Тип устройства Преобразователь протоколов
Количество последовательных портов 1
Поддерживаемые протоколы Modbus RTU
Modbus ASCII
Modbus TCP
Серия устройства MGate MB3000
