Артикул:
MGate MB3170I-S-SC-T
Характеристики
Полное наименование:
—

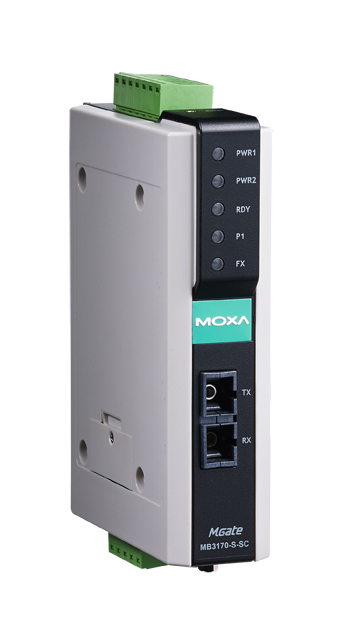

Преобразователь MGate MB3170I-S-SC-T 1-port advanced Modbus gateway single-mode fiber port (SC connectors) and 2 KV optical isolation
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MOXA MGate MB3170I-S-SC-T предназначен для интеграции устройств с интерфейсами Modbus RTU/ASCII в сети Ethernet, обеспечивая эффективную и надежную связь между промышленными системами. Устройство оснащено одним портом RS-232/422/485 и одним портом одномодового оптоволокна SC, что позволяет устанавливать соединения на расстояниях до 40 км при использовании соответствующего кабеля.
Ключевые технические особенности включают:
- Гальваническая изоляция: 2 кВ для последовательных портов и 1,5 кВ для Ethernet-порта, обеспечивающая защиту от электрических помех.
- Поддержка протоколов: Modbus RTU/ASCII (Master/Slave) и Modbus TCP (Client/Server), что обеспечивает гибкость в интеграции с различными устройствами.
- Управление направлением передачи данных по RS-485: автоматическое с помощью технологии ADDC®, упрощающее настройку и эксплуатацию.
- Релейный выход: 1 канал с нагрузочной способностью до 1 А при 30 В DC, позволяющий управлять внешними устройствами.
- Электропитание: диапазон входного напряжения от 12 до 48 В DC, с потреблением тока до 555 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от -40 до +75 °C и влажность от 5 до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Сертификации: соответствие стандартам безопасности EN 60950-1, UL 508, взрывозащищенности ATEX Zone 2 и UL/cUL Class I Division 2, а также электромагнитной совместимости EN 55032/24 и FCC Part 15 Subpart B Class A.
Области применения включают:
- Промышленные автоматизированные системы: интеграция устройств с интерфейсами Modbus в сети Ethernet для централизованного мониторинга и управления.
- Системы управления зданием: подключение различных датчиков и исполнительных механизмов, использующих Modbus, к корпоративной сети.
- Энергетический сектор: мониторинг и управление оборудованием на основе Modbus в распределенных энергетических системах.
- Транспортная инфраструктура: интеграция систем управления дорожным движением и сигнализации, использующих Modbus, в единую сеть.
Преимущества устройства включают:
- Длительный срок службы: среднее время наработки на отказ (MTBF) составляет 763 707 часов, что свидетельствует о высокой надежности.
- Гибкость монтажа: возможность установки на DIN-рейку, что упрощает интеграцию в существующие системы.
- Защита от электромагнитных помех: соответствие стандартам EN 55032/24 и FCC Part 15 Subpart B Class A обеспечивает стабильную работу в условиях электромагнитных помех.
- Устойчивость к внешним воздействиям: соответствие стандартам IEC 60068-2-6, IEC 60068-2-27 и IEC 60068-2-32 подтверждает способность устройства работать в условиях вибраций, ударов и свободного падения.
Совместимость с различными промышленными устройствами, использующими протоколы Modbus, и возможность интеграции в существующие сети Ethernet делают MOXA MGate MB3170I-S-SC-T эффективным решением для расширения и модернизации промышленных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -5 |
| Допустимые потери в канале связи, дБм | 29 |
| Насыщение приемника, дБм | -3 |
| Чувствительность оптического приемника, дБм | -34 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 555 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 763707 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Одномодовое оптоволокно |
| Дальность передачи по оптоволокну | до 40 км |
| Длина волны по оптоволокну, нм | 1310 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | SC |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
