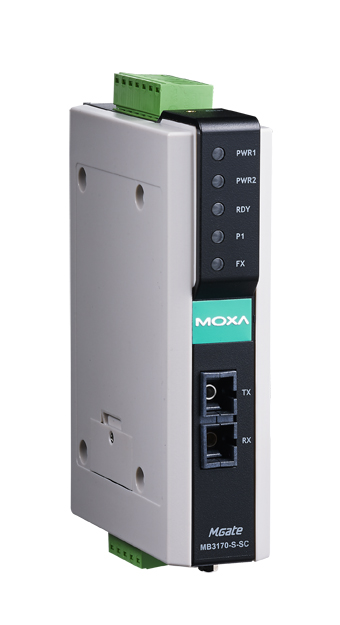

Преобразователь MGate MB3170I-S-SC от компании MOXA Inc. представляет собой высокотехнологичное решение для интеграции устройств с интерфейсами Modbus RTU/ASCII (RS-232/422/485) в сети Modbus TCP. Оснащенный одномодовым оптоволоконным портом 100BaseFX с разъемом SC, этот преобразователь обеспечивает надежную и безопасную передачу данных на расстояния до 40 км, что делает его идеальным для применения в промышленных условиях, где требуется высокая изоляция и защита от электромагнитных помех.
Ключевые технические особенности MGate MB3170I-S-SC включают:
- Оптоволоконный интерфейс: одномодовый порт 100BaseFX с разъемом SC, обеспечивающий передачу данных на расстояния до 40 км при длине волны 1310 нм.
- Гальваническая изоляция: 2 кВ для последовательных портов, 1,5 кВ для Ethernet-порта, что повышает надежность системы в условиях электромагнитных помех.
- Поддержка протоколов Modbus: Modbus TCP Server, Modbus TCP Client, Modbus RTU Slave, Modbus RTU Master, Modbus ASCII Slave, Modbus ASCII Master, обеспечивая гибкость в интеграции различных устройств.
- Релейный выход: 1 канал с нагрузочной способностью 1 А при 30 В постоянного тока, позволяющий реализовывать функции сигнализации и управления.
- Управление потоком данных: поддержка RTS/CTS и DTR/DSR для RS-232, а также автоматическое управление направлением передачи данных (ADDC®) для RS-485, обеспечивая эффективную передачу данных.
- Электропитание: рабочее напряжение 12–48 В постоянного тока, с разъемом клеммного типа для надежного подключения.
- Условия эксплуатации: рабочая температура от 0 до 60°C, температура хранения от -40 до +85°C, что позволяет использовать устройство в различных климатических условиях.
- Сертификация и стандарты: соответствие стандартам безопасности EN 60950-1, UL508, взрывобезопасности Class 1 Division 2, ATEX, электромагнитной совместимости EN 55032/24, EN 61000-4-2, EN 61000-4-3 и другим, обеспечивая высокую степень защиты и надежности.
- Монтаж: установка на DIN-рейку, что упрощает процесс монтажа и обслуживания устройства.
MGate MB3170I-S-SC предназначен для использования в промышленных автоматизированных системах, включая SCADA, системы удаленного мониторинга и контроля, а также для интеграции сложных сетевых систем с различными промышленными интерфейсами. Его надежность, широкие возможности настройки и поддержка нескольких стандартных протоколов делают его незаменимым инструментом для инженеров и системных интеграторов, стремящихся обеспечить стабильную и безопасную работу своих автоматизированных систем.
Преимущества MGate MB3170I-S-SC включают:
- Длительный срок службы: среднее время наработки на отказ (MTBF) составляет 763 707 часов, что свидетельствует о высокой надежности устройства.
- Защита от импульсных помех: устройство обеспечивает защиту до 15 кВ, что повышает его устойчивость к внешним электромагнитным воздействиям.
- Гибкость в настройке: поддержка различных методов настройки, включая Telnet, веб-консоль и MGate Manager Suite, упрощает процесс конфигурации и управления устройством.
- Универсальность подключения: наличие разъемов DB9 и клеммных соединений обеспечивает совместимость с различными промышленными устройствами и системами.
В заключение, MGate MB3170I-S-SC от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с интерфейсами Modbus в сети Modbus TCP, обеспечивая высокую степень изоляции, защиту от помех и гибкость в настройке, что делает его идеальным выбором для применения в различных промышленных сферах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -5 |
| Допустимые потери в канале связи, дБм | 29 |
| Насыщение приемника, дБм | -3 |
| Чувствительность оптического приемника, дБм | -34 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 555 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 763707 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Одномодовое оптоволокно |
| Дальность передачи по оптоволокну | до 40 км |
| Длина волны по оптоволокну, нм | 1310 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | SC |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
