Артикул:
MGate MB3170I-M-SC-T
Характеристики
Полное наименование:
—

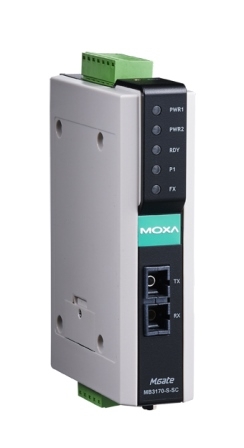

Преобразователь MGate MB3170I-M-SC-T 1-port advanced Modbus gateway multi-mode fiber port (SC connectors) and 2 KV optical isolation
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate MB3170I-M-SC-T от компании MOXA Inc. предназначен для интеграции устройств, использующих протокол Modbus RTU/ASCII, в сети Modbus TCP. Это решение обеспечивает эффективную связь между различными промышленными системами, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Интерфейсы: один последовательный порт, поддерживающий RS-232, RS-422 и RS-485, и один оптоволоконный порт 100BaseFX с разъемом SC для подключения к сети Ethernet.
- Протоколы: поддержка Modbus TCP Client (Master), Modbus TCP Server (Slave), Modbus RTU и Modbus ASCII в ролях Master и Slave, что обеспечивает гибкость в различных приложениях.
- Гальваническая изоляция: 2 кВ для последовательных портов, обеспечивающая защиту от электрических помех и повышающая надежность системы.
- Релейный выход: один канал с нагрузочной способностью до 1 А при 30 В DC, позволяющий реализовывать функции сигнализации или управления внешними устройствами.
- Электропитание: поддержка входного напряжения 12–48 В DC, что обеспечивает совместимость с различными источниками питания в промышленной среде.
- Условия эксплуатации: рабочая температура от -40 до +75 °C, что позволяет использовать устройство в широком диапазоне климатических условий.
- Сертификация: соответствие стандартам безопасности EN 60950-1 и UL508, а также взрывозащищенности UL/cUL Class I Division 2 и ATEX Zone 2, что подтверждает надежность устройства в потенциально опасных зонах.
- Электромагнитная совместимость: соответствие стандартам EN 55024, EN 61000-4-2, EN 61000-4-3 и другим, обеспечивающим устойчивость к электромагнитным помехам.
- Размеры и монтаж: компактные габариты 29 x 89.2 x 118.5 мм и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы.
**Области применения и целевая аудитория:**
MGate MB3170I-M-SC-T идеально подходит для предприятий, требующих надежной интеграции устройств с протоколом Modbus RTU/ASCII в сети Modbus TCP. Это может включать системы управления технологическими процессами, системы мониторинга и управления энергопотреблением, а также другие промышленные приложения, где необходима эффективная передача данных между различными устройствами и системами.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных протоколов Modbus позволяет интегрировать устройства с разными интерфейсами без необходимости значительных изменений в существующей инфраструктуре.
- Надежность: высокая степень защиты от электромагнитных помех и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах и шкафах управления.
- Энергопотребление: низкое потребление тока при работе от 12 В DC делает устройство энергоэффективным решением для промышленных объектов.
MGate MB3170I-M-SC-T от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с протоколом Modbus RTU/ASCII в сети Modbus TCP, обеспечивая гибкость, надежность и удобство эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 555 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 768343 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Многомодовое оптоволокно |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | SC |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
