Артикул:
MGate MB3170-T
Характеристики
Полное наименование:
—

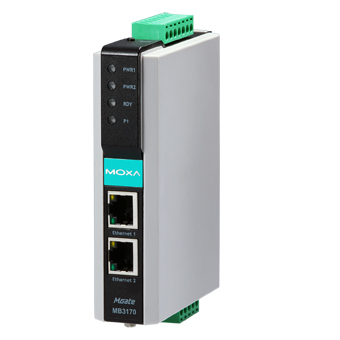

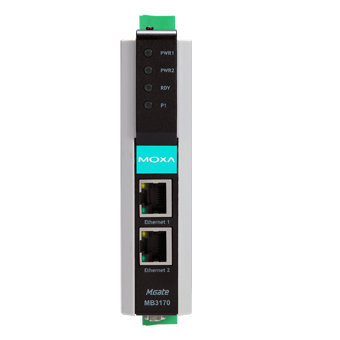

Преобразователь MGate MB3170-T 1 Port Modbus TCP - Serial Comm. Gateway advanced, 3 in 1, -40~75 C
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate MB3170-T от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP. Это устройство обеспечивает эффективную интеграцию различных промышленных устройств, использующих различные протоколы, в единую Ethernet-сеть, что особенно важно для автоматизации процессов в промышленности.
**Ключевые технические особенности:**
- Сетевые порты: два порта Ethernet 10/100 Мбит/с (RJ45), поддерживающие Auto MDI/MDIX, что упрощает подключение и настройку сети.
- Последовательные порты: один порт RS-232/422/485, программируемый, обеспечивающий гибкость в подключении различных устройств.
- Протоколы связи: поддержка Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master, Modbus ASCII slave, Modbus ASCII master, что позволяет работать с широким спектром устройств и систем.
- Цифровой вывод: один канал цифрового вывода (DO), позволяющий передавать сигналы управления или оповещения.
- Питание: входное напряжение 12–48 В DC с резервированием, обеспечивающее надежную работу устройства в различных условиях.
- Рабочая температура: от –40 до +75 °C, что делает устройство пригодным для эксплуатации в экстремальных температурных режимах.
- Размеры и монтаж: компактные габариты 29 x 89,2 x 118,5 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в ограниченных пространствах.
- Защита: защита от импульсных помех до 15 кВ, соответствие стандартам EN 55032/24, EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, а также сертификация по стандартам безопасности EN 60950-1 и UL 508.
**Области применения и целевая аудитория:**
MGate MB3170-T предназначен для использования в промышленных системах автоматизации, где необходимо интегрировать устройства с различными протоколами Modbus в единую Ethernet-сеть. Это устройство будет полезно для системных интеграторов, инженеров по автоматизации и технических специалистов, занимающихся проектированием и обслуживанием промышленных сетей.
**Преимущества и совместимость:**
- Гибкость подключения: возможность подключения различных устройств благодаря поддержке нескольких протоколов Modbus.
- Надежность: защита от импульсных помех и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку в ограниченных пространствах.
- Совместимость: поддержка стандартов безопасности и электромагнитной совместимости гарантирует интеграцию с различным промышленным оборудованием.
Преобразователь MGate MB3170-T является надежным и эффективным решением для интеграции устройств с различными протоколами Modbus в единую Ethernet-сеть, обеспечивая гибкость, надежность и удобство эксплуатации в промышленных системах автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Сетевые протоколы | Modbus TCP |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 435 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1175887 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
