Артикул:
MGate MB3170-M-ST-T
Характеристики
Полное наименование:
—

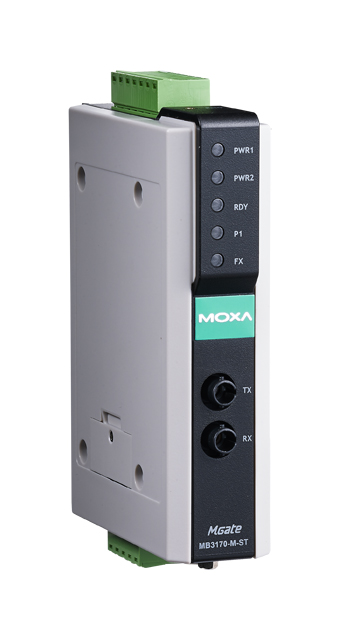

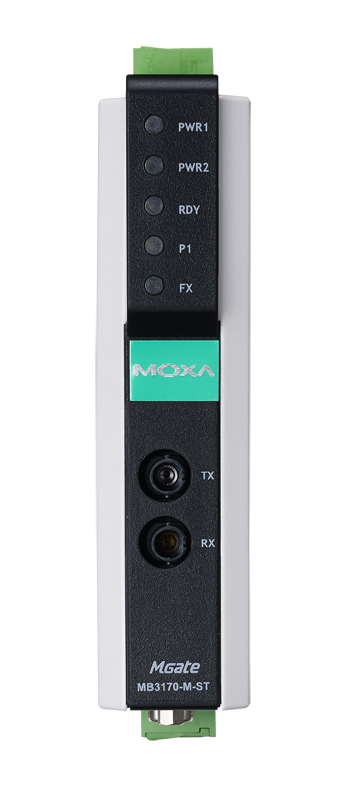

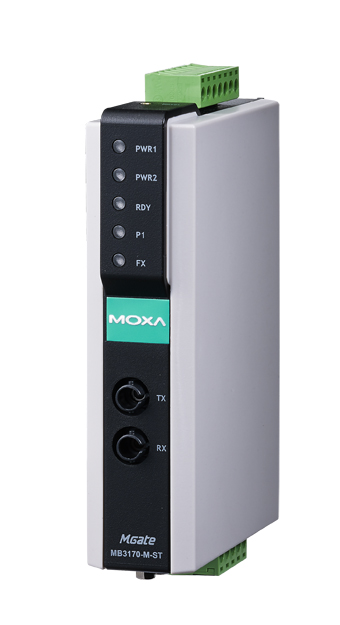

Преобразователь MGate MB3170-M-ST-T 1-port advanced Modbus gateway multi-mode fiber port (ST connectors)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate MB3170-M-ST-T от компании MOXA Inc. предназначен для интеграции устройств с интерфейсами Modbus RTU/ASCII в сети Modbus TCP через оптоволоконное соединение. Это решение обеспечивает надежную и эффективную связь между различными промышленными системами, использующими различные протоколы передачи данных.
**Ключевые технические особенности:**
- Интерфейсы: один последовательный порт RS-232/422/485 и один Ethernet-порт 10/100 Мбит/с с разъемом ST для подключения к многомодовому оптоволокну.
- Протоколы: поддержка Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master, Modbus ASCII slave и Modbus ASCII master, а также управление через SNMPv1/v2c/v3.
- Цифровой вывод: один канал релейного вывода с максимальной нагрузочной способностью 1 А при 30 В постоянного тока.
- Электропитание: входное напряжение 12–48 В постоянного тока с потреблением тока 510 мА при 12 В.
- Условия эксплуатации: рабочая температура от -40 до +75 °C, что позволяет использовать устройство в различных климатических условиях.
- Защита: защита от импульсных помех до 15 кВ, соответствие стандартам безопасности EN 60950-1 и UL508, а также взрывозащищенность по стандартам ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D.
- Размеры и монтаж: компактные габариты 29 x 89,2 x 118,5 мм и возможность монтажа на DIN-рейку, что упрощает установку в распределительных щитах и шкафах.
**Области применения и целевая аудитория:**
MGate MB3170-M-ST-T идеально подходит для предприятий, где необходимо интегрировать устройства с интерфейсами Modbus RTU/ASCII в сети Modbus TCP через оптоволоконные каналы. Это может включать системы автоматизации зданий, энергетические предприятия, нефтегазовую промышленность и другие отрасли, где требуется надежная и безопасная передача данных на большие расстояния.
**Преимущества и совместимость:**
- Надежность: высокая степень защиты от электромагнитных помех и соответствие международным стандартам безопасности обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Гибкость: поддержка различных протоколов Modbus и возможность подключения к различным типам устройств делают преобразователь универсальным решением для интеграции в существующие системы.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и защита от импульсных помех позволяют использовать устройство в разнообразных климатических и электромагнитных условиях.
MGate MB3170-M-ST-T от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с интерфейсами Modbus RTU/ASCII в сети Modbus TCP через оптоволоконное соединение, обеспечивая высокую степень защиты и гибкость в применении.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 510 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1175887 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Многомодовое оптоволокно |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | ST |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
