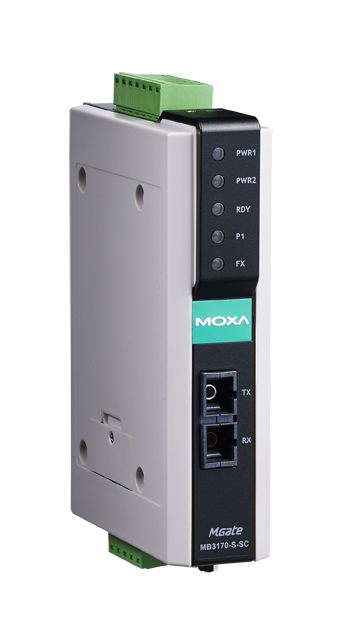

Преобразователь MGate MB3170-S-SC 1-port advanced Modbus gateway single-mode fiber port (SC connecto

Артикул: MGate MB3170-S-SC
Характеристики
Полное наименование:
—
Преобразователь MGate MB3170-S-SC 1-port advanced Modbus gateway single-mode fiber port (SC connectors)
Срок гарантии
—
12 мес.
320 638 тенге/шт
Варианты цен
320 638 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь MOXA MGate MB3170-S-SC предназначен для интеграции устройств с интерфейсами Modbus RTU/ASCII (RS-232/422/485) в сети Ethernet с использованием одномодового оптоволоконного соединения. Это решение обеспечивает надежную и эффективную передачу данных на большие расстояния, что особенно важно в промышленных приложениях, где требуется высокая степень изоляции и защита от электромагнитных помех.

**Ключевые технические особенности:**

  • Оптоволоконный интерфейс: один порт SC для одномодового оптоволокна, поддерживающий передачу данных на расстояния до 40 км при длине волны 1310 нм.
  • Скорость передачи данных: от 50 бит/с до 921,6 кбит/с, обеспечивая гибкость в настройке под различные требования системы.
  • Порты ввода-вывода: один последовательный порт, поддерживающий RS-232 (DB9 'папа') и RS-422/485 (клеммная колодка), с автоматическим управлением направлением передачи данных по RS-485 (ADDC®).
  • Релейный выход: один канал с нагрузочной способностью 1 А при 30 В постоянного тока, предназначенный для сигнализации о состоянии устройства или системы.
  • Электропитание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока 555 мА при 12 В, что обеспечивает совместимость с различными промышленными источниками питания.
  • Защита от импульсных помех: до 15 кВ, что гарантирует надежную работу устройства в условиях электромагнитных воздействий.
  • Сертификация: соответствует стандартам безопасности EN 60950-1 и UL 508, а также имеет сертификаты ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D для эксплуатации в потенциально взрывоопасных средах.
  • Условия эксплуатации: рабочая температура от 0 до 60 °C, влажность от 5 до 95%, что позволяет использовать устройство в различных климатических условиях.
  • Размеры и монтаж: компактные габариты 29 x 89,2 x 118,5 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в ограниченных пространствах.

**Области применения и целевая аудитория:**

Преобразователь MGate MB3170-S-SC идеально подходит для промышленных предприятий, требующих надежной передачи данных между устройствами с интерфейсами Modbus RTU/ASCII и Ethernet-сетями. Это решение востребовано в таких отраслях, как автоматизация производственных процессов, управление энергетическими системами, мониторинг и управление инфраструктурой, где необходима изоляция и защита данных при передаче на большие расстояния.

**Преимущества и совместимость:**

  • Высокая степень изоляции: использование оптоволоконного соединения обеспечивает защиту от электромагнитных помех и повышает надежность передачи данных.
  • Гибкость настройки: поддержка различных протоколов Modbus и возможность настройки скорости передачи данных позволяют адаптировать устройство под специфические требования системы.
  • Универсальность монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы автоматизации.
  • Надежность: защита от импульсных помех и соответствие международным стандартам безопасности и электромагнитной совместимости обеспечивают долговечность и стабильную работу устройства в различных условиях эксплуатации.

Преобразователь MOXA MGate MB3170-S-SC представляет собой эффективное решение для интеграции устройств с интерфейсами Modbus в сети Ethernet, обеспечивая надежную и защищенную передачу данных на большие расстояния, что делает его незаменимым компонентом в современных промышленных системах автоматизации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 29 x 89.2 x 118.5
Вес нетто, кг 0.36
Количество каналов релейного вывода 1
Ссылка на сайт moxa.com http://www.moxa.com/product/MGate_MB3170_3270.htm
Мощность оптического передатчика, дБм -5
Допустимые потери в канале связи, дБм 29
Насыщение приемника, дБм -3
Чувствительность оптического приемника, дБм -34
Количество оптических портов 1
Резистор Pull High/Low для RS-485 1 кОм, 150 кОм
Защита от импульсных помех, кВ 15
Количество портов Modbus 1
Потребление тока 555 мА при 12 В
Среднее время наработки на отказ (MTBF), часов 1175887
Материал корпуса Пластик
Монтаж На DIN-рейку
Взрывобезопасность Class 1 Division 2
ATEX
Безопасность EN 60950-1
UL508
Электромагнитная совместимость (EMC) EN 55032/24
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class A
Удары IEC 60068-2-27
Свободное падение IEC 60068-2-32
Применение в морских системах DNV
Вибрации IEC 60068-2-6
IEC 60068-2-64
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Нагрузочная способность реле 1 А при 30 В пост.
Рабочее напряжение 12 ~ 48 В пост.
Разъем электропитания Клемма
Температура хранения, °C -40 ~ +85
Рабочая температура, °C 0 ~ +60
Рабочая влажность, % 5 ~ 95
Тип интерфейса Одномодовое оптоволокно
Дальность передачи по оптоволокну до 40 км
Длина волны по оптоволокну, нм 1310
Магнитная изоляция Ethernet-портов 1,5 кВ
Порты Ethernet 1
Тип разъема SC
Скорость передачи данных, бит/с 50 ~ 921600
Четность нет, чет, нечет, 0, 1
Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
Стоповые биты 1, 2
Бит данных 7, 8
Протокол Modbus RTU/ASCII Master/Slave
Разъемы DB9 'папа' (RS-232) + клеммы (RS-422/485)
Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
Кнопка Reset Есть
Интерфейс управления Утилита Device Search Utility (DSU)
Telnet-консоль
Web-интерфейс
Утилита MGate Manager
Тип устройства Преобразователь протоколов
Количество последовательных портов 1
Поддерживаемые протоколы Modbus RTU
Modbus ASCII
Modbus TCP
Серия устройства MGate MB3000
