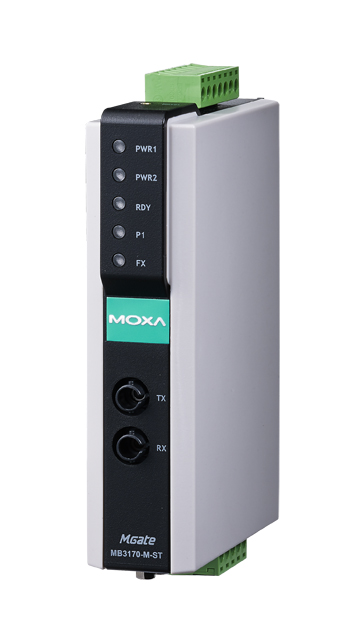

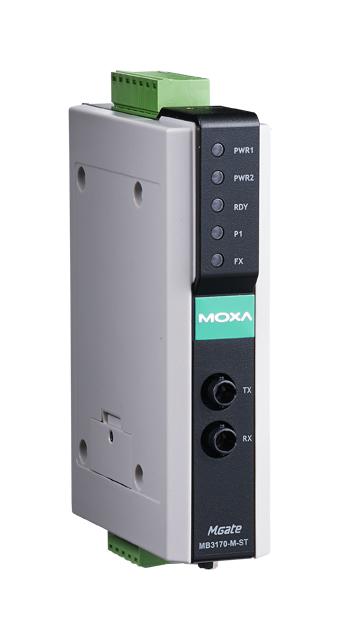

Преобразователь MGate MB3170-M-ST от компании MOXA Inc. предназначен для эффективной интеграции устройств с интерфейсами Modbus RTU/ASCII в сети Ethernet с использованием оптоволоконного соединения. Это решение обеспечивает надежную и безопасную передачу данных в промышленных системах, где требуется высокая степень изоляции и защита от электромагнитных помех.
**Ключевые технические особенности:**
- Интерфейсы: 1 порт RS-232/422/485 (на разъеме DB9M) и 1 порт Ethernet 10/100 Мбит/с (многомодовое оптоволокно, разъем ST).
- Протоколы: поддержка Modbus RTU/ASCII в режимах Master и Slave, Modbus TCP Client и Server, а также SNMPv1/v2c/v3 для управления и мониторинга.
- Скорость передачи данных: от 50 бит/с до 921,6 Кбит/с для последовательных портов.
- Релейный вывод: 1 канал с максимальной нагрузочной способностью 1 А при 30 В постоянного тока, используемый для аварийных оповещений.
- Электропитание: входное напряжение 12–48 В постоянного тока, потребляемый ток 510 мА при 12 В.
- Условия эксплуатации: рабочая температура от 0 до +60 °C, температура хранения от -40 до +85 °C, влажность от 5% до 95% без конденсации.
- Габариты: 29 мм (ширина) x 89,2 мм (высота) x 118,5 мм (глубина); вес 0,36 кг.
- Сертификация: соответствие стандартам безопасности EN 60950-1 и UL508, взрывобезопасности Class 1 Division 2 и ATEX, электромагнитной совместимости EN 55032/24, а также стандартам IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11 и DNV для морских систем.
**Области применения и целевая аудитория:**
MGate MB3170-M-ST идеально подходит для промышленных предприятий, где необходимо интегрировать устройства с интерфейсами Modbus RTU/ASCII в сети Ethernet с использованием оптоволоконных соединений. Это решение востребовано в таких отраслях, как нефтегазовая промышленность, энергетика, автоматизация зданий и транспорт, где требуется высокая степень изоляции и защита от электромагнитных помех.
**Преимущества и совместимость:**
- Высокая степень изоляции: оптоволоконное соединение обеспечивает защиту от электромагнитных помех и повышает надежность передачи данных.
- Гибкость подключения: поддержка различных интерфейсов и протоколов позволяет интегрировать разнообразные устройства в существующие системы.
- Надежность: соответствие международным стандартам безопасности и электромагнитной совместимости гарантирует долгосрочную и бесперебойную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
MGate MB3170-M-ST от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с интерфейсами Modbus RTU/ASCII в сети Ethernet с использованием оптоволоконных соединений, обеспечивая высокую степень изоляции и защиту от электромагнитных помех, что делает его идеальным выбором для промышленных приложений, требующих надежной и безопасной передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 510 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1175887 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Многомодовое оптоволокно |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | ST |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
