Артикул:
MGate MB3170-M-SC
Характеристики
Полное наименование:
—

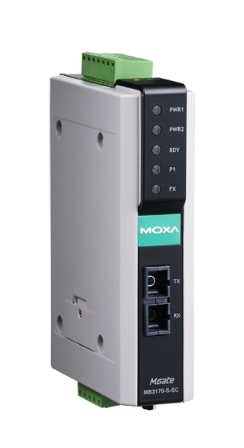

Преобразователь MGate MB3170-M-SC 1-port advanced Modbus gateway multi-mode fiber port (SC connectors)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate MB3170-M-SC от компании MOXA Inc. предназначен для интеграции устройств с интерфейсами Modbus RTU/ASCII (RS-232/422/485) в сети Modbus TCP с использованием многомодового оптоволоконного соединения через разъем SC. Это решение обеспечивает надежную и высокоскоростную передачу данных на значительные расстояния, что особенно важно для промышленных приложений, требующих устойчивой связи.
Ключевые технические особенности устройства включают:
- Оптоволоконный интерфейс: поддержка многомодового оптоволокна с длиной волны 1300 нм, обеспечивающая дальность передачи до 5 км. Мощность оптического передатчика составляет -20 дБм, чувствительность приемника — -32 дБм, что гарантирует стабильную связь на больших расстояниях.
- Поддержка протоколов Modbus: возможность работы как Modbus TCP Server (Slave), Modbus TCP Client (Master), Modbus RTU Slave, Modbus RTU Master, Modbus ASCII Slave и Modbus ASCII Master, что обеспечивает гибкость при интеграции различных устройств.
- Цифровой вывод: наличие одного канала релейного вывода с максимальной нагрузочной способностью 1 А при 30 В постоянного тока, позволяющее осуществлять удаленное управление и мониторинг состояния подключенных устройств.
- Электропитание: поддержка входного напряжения 12–48 В постоянного тока с резервным питанием, что повышает надежность системы в случае перебоев с основным источником питания.
- Компактные размеры: габариты 29 x 89,2 x 118,5 мм и вес 0,36 кг способствуют экономии пространства при монтаже на DIN-рейку.
- Высокая надежность: среднее время наработки на отказ (MTBF) составляет 1 175 887 часов, что свидетельствует о долговечности устройства в условиях промышленной эксплуатации.
Области применения MGate MB3170-M-SC включают:
- Автоматизация промышленных процессов: интеграция различных устройств с интерфейсами Modbus в единую сеть Modbus TCP для централизованного управления и мониторинга.
- Энергетика: подключение удаленных устройств учета и управления в распределенных энергетических системах.
- Нефтегазовая промышленность: обеспечение надежной связи между оборудованием на платформе и наземными системами управления.
- Транспорт: интеграция систем управления на транспорте, таких как железнодорожный или морской транспорт, с центральными системами мониторинга.
Преимущества устройства включают:
- Интеллектуальные функции: поддержка Modbus Traffic Monitor, Serial Port Routing и Priority Control для эффективного управления трафиком и приоритетами сообщений.
- Устойчивость к внешним воздействиям: защита от импульсных помех до 15 кВ, соответствие стандартам EN 55032/24 и IEC 61000-4, что обеспечивает надежную работу в электромагнитно загрязненных средах.
- Сертификация: соответствие стандартам безопасности EN 60950-1, UL 508, взрывобезопасности Class 1 Division 2, ATEX, а также морским стандартам DNV, что подтверждает пригодность устройства для эксплуатации в различных отраслях и условиях.
MGate MB3170-M-SC является надежным и эффективным решением для интеграции устройств с интерфейсами Modbus в сети Modbus TCP, обеспечивая высокоскоростную и дальнодействующую связь через оптоволоконное соединение. Его интеллектуальные функции и высокая степень защиты делают его идеальным выбором для применения в различных промышленных сферах, требующих надежной и безопасной передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 510 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1175887 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Тип интерфейса | Многомодовое оптоволокно |
| Дальность передачи по оптоволокну | до 5 км до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | SC |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
