Артикул:
MGate MB3170
Характеристики
Полное наименование:
—

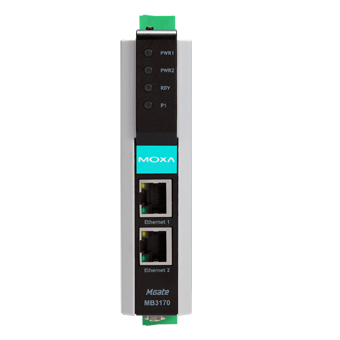

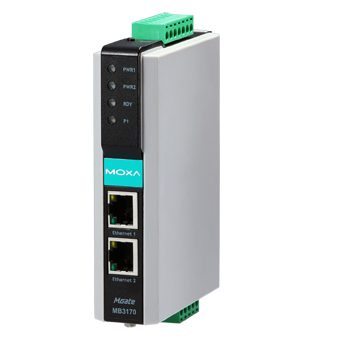

Преобразователь MGate MB3170 1 Port RS-232/422/485 Modbus TCP to Serial Gateway,din rail
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate MB3170 от компании MOXA Inc. предназначен для интеграции устройств с интерфейсами RS-232/422/485 в сети Modbus TCP, обеспечивая эффективный обмен данными между различными промышленными системами.
**Ключевые технические особенности:**
- Интерфейсы: Один последовательный порт RS-232/422/485 и два порта Ethernet 10/100BaseT(X) (RJ45), поддерживающие Auto MDI/MDI-X для упрощения подключения.
- Протоколы связи: Поддержка Modbus TCP Server и Client, Modbus RTU и ASCII в ролях Master и Slave, что обеспечивает гибкость в настройке коммуникаций.
- Электропитание: Два входа питания с диапазоном 12–48 В DC, обеспечивающие резервирование и повышенную надежность системы.
- Гальваническая развязка: 2 кВ для последовательных портов, повышающая защиту от электрических помех.
- Защита от импульсных помех: 15 кВ для последовательных портов, обеспечивающая устойчивость к внешним электромагнитным воздействиям.
- Реле: Один канал цифрового вывода с нагрузочной способностью 1 А при 30 В DC, позволяющий реализовывать функции сигнализации или управления.
- Температурный диапазон: Рабочая температура от 0 до 60 °C, что делает устройство подходящим для большинства промышленных условий.
- Размеры и монтаж: Компактные габариты 29 x 89,2 x 118,5 мм и монтаж на DIN-рейку для удобства установки в распределительных щитах.
**Области применения и целевая аудитория:**
MGate MB3170 идеально подходит для предприятий, требующих интеграции старых устройств с интерфейсами RS-232/422/485 в современные сети Modbus TCP. Это может включать системы автоматизации, SCADA, системы управления технологическими процессами и другие промышленные приложения, где необходима надежная и быстрая передача данных между различными устройствами.
**Преимущества и совместимость:**
- Гибкость подключения: Возможность подключения до 32 серверов Modbus TCP и до 31 или 62 устройств Modbus RTU/ASCII в зависимости от конфигурации, что обеспечивает масштабируемость системы.
- Устойчивость к внешним воздействиям: Высокий уровень защиты от электромагнитных помех и импульсных перенапряжений, соответствующий стандартам EN 55032/24 и IEC 61000-4-5, что гарантирует надежную работу в сложных промышленных средах.
- Сертификация: Соответствие стандартам безопасности UL 508 и EN 60950-1, а также наличие сертификатов ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D, подтверждающих возможность эксплуатации в потенциально взрывоопасных зонах.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку устройства в распределительных щитах и шкафах управления.
Преобразователь MGate MB3170 от MOXA Inc. представляет собой надежное и эффективное решение для интеграции различных промышленных устройств в единую сеть Modbus TCP, обеспечивая высокую гибкость, защиту и совместимость с широким спектром оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Сетевые протоколы | Modbus TCP |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 435 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 346790 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
