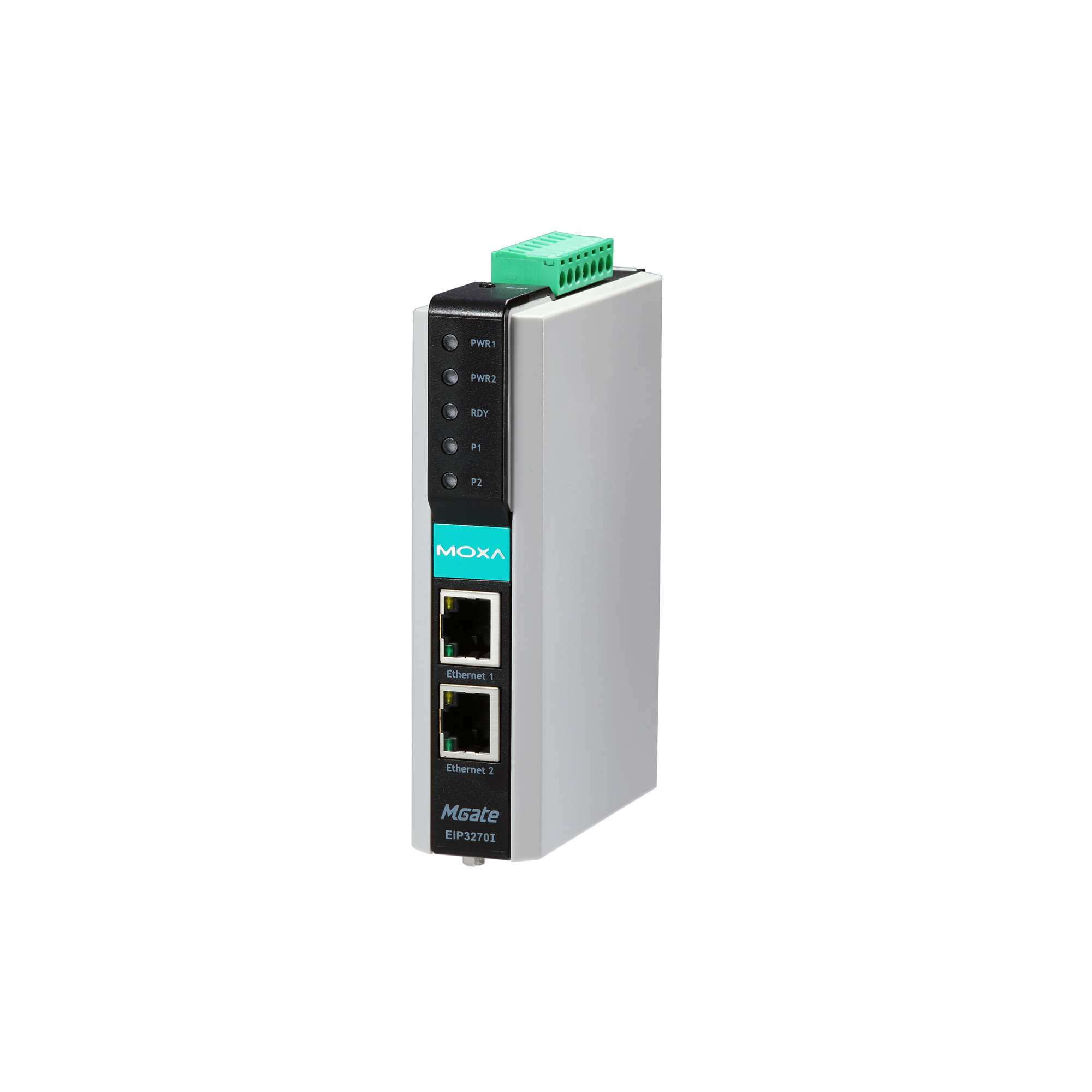

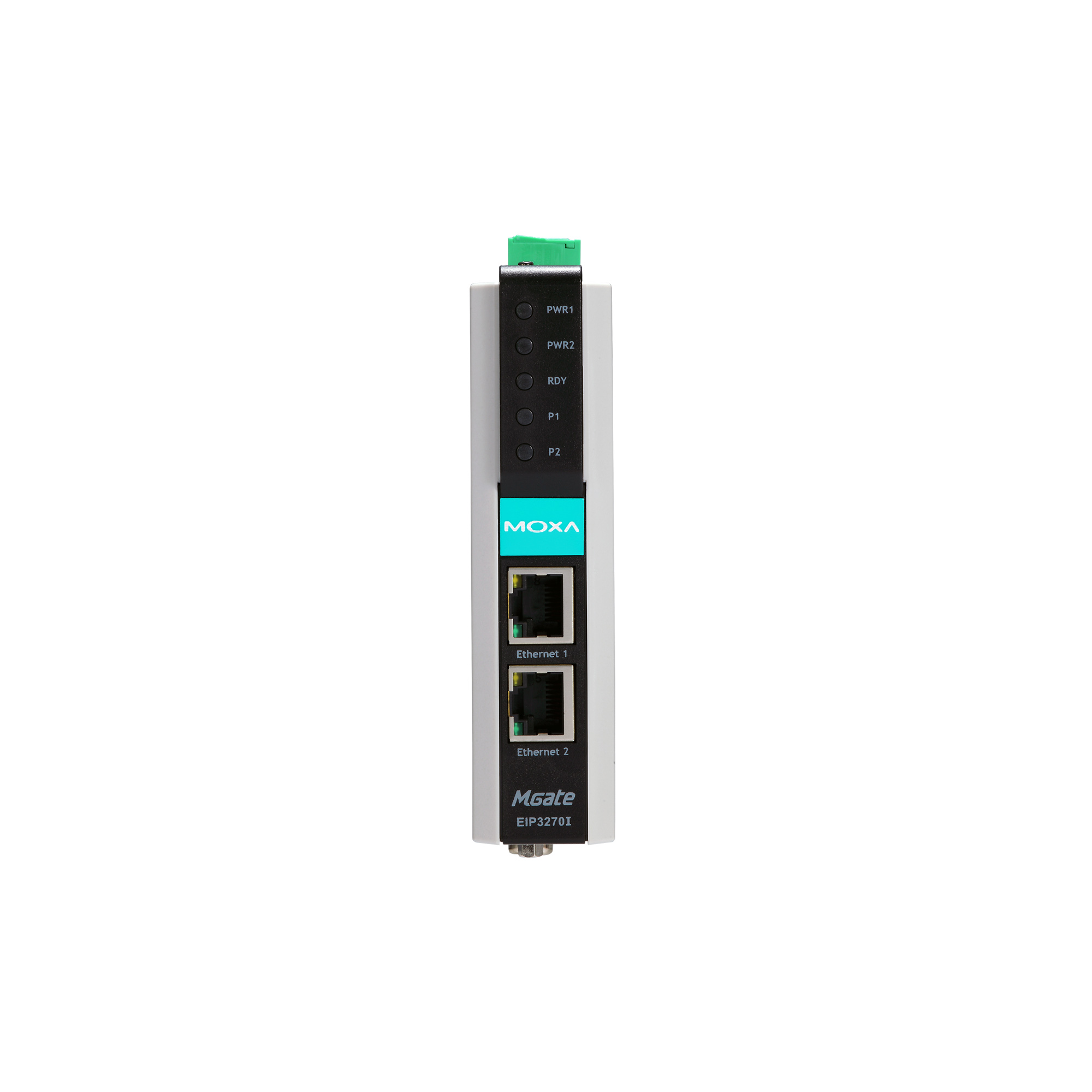

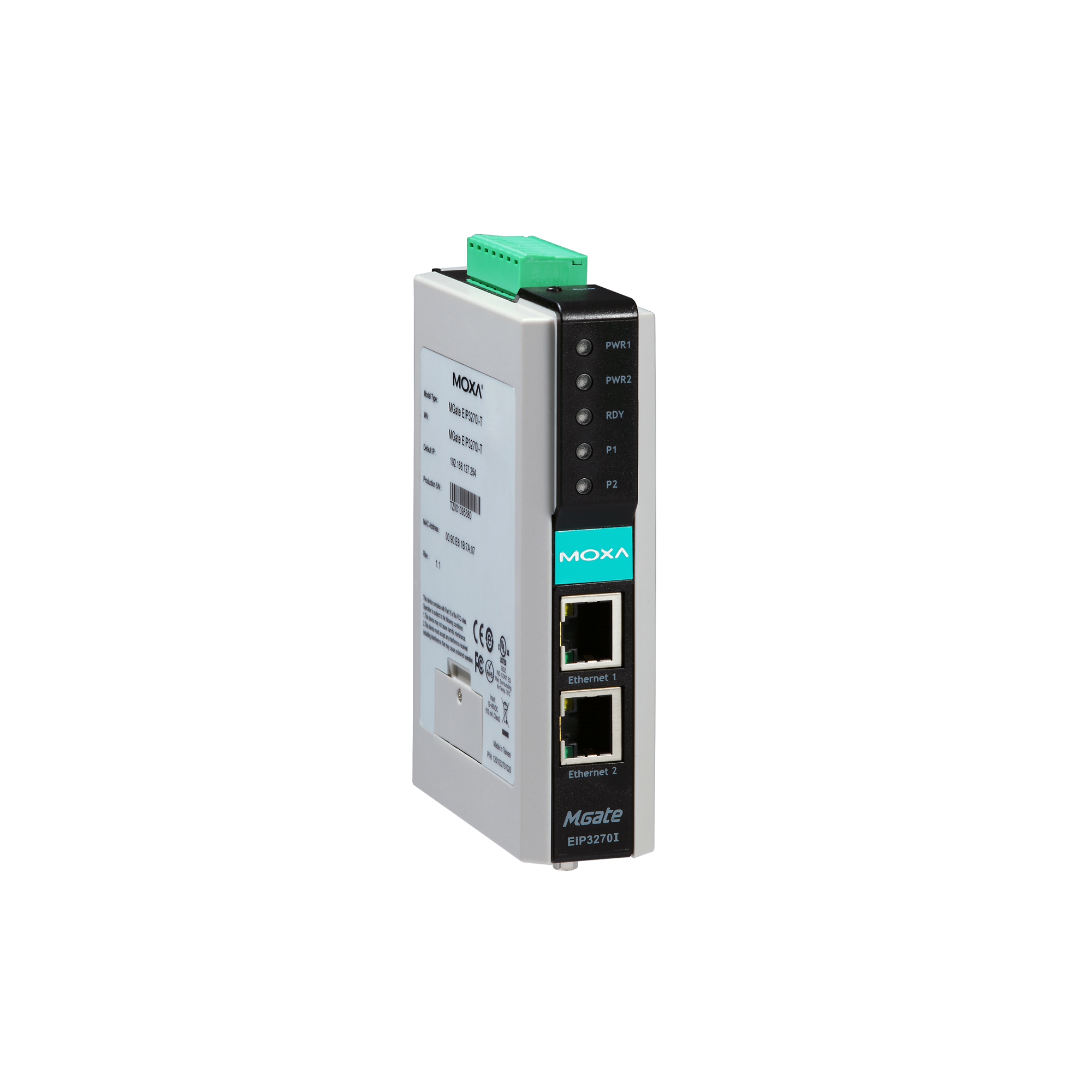

Преобразователь MGate EIP3270I от компании MOXA Inc. предназначен для обеспечения надежной и эффективной связи между промышленными устройствами, использующими протокол DF1, и системами на базе EtherNet/IP. Это устройство обеспечивает гальваническую изоляцию в 2 кВ, что повышает его устойчивость к электромагнитным помехам и защищает оборудование от возможных повреждений.
Ключевые технические особенности MGate EIP3270I включают:
- Два последовательных порта: два порта DB9, поддерживающие стандарты RS-232 и RS-422, обеспечивают гибкость подключения к различным устройствам.
- Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие протокол EtherNet/IP, что обеспечивает высокоскоростную передачу данных.
- Гальваническая изоляция: изоляция последовательных портов и Ethernet-портов на уровне 2 кВ и 1,5 кВ соответственно, повышает надежность работы устройства в промышленных условиях.
- Цифровой вывод: наличие одного канала релейного вывода с нагрузочной способностью 1 А при 30 В постоянного тока позволяет интегрировать устройство в системы управления.
- Питание: поддержка широкого диапазона входных напряжений от 12 до 48 В постоянного тока с потреблением тока 510 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от 0 до 60 °C и влажность от 5 до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Сертификация: соответствие стандартам безопасности EN 60950-1 и UL508, а также взрывозащищенность по ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D, что подтверждает его безопасность при эксплуатации в потенциально опасных зонах.
- Электромагнитная совместимость: соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, а также требованиям IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11 и IEEE 1613, что гарантирует устойчивость устройства к электромагнитным помехам.
- Механическая устойчивость: соответствие стандартам IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары) и IEC 60068-2-32 (свободное падение), что подтверждает его надежность при транспортировке и эксплуатации в условиях вибраций и ударных нагрузок.
MGate EIP3270I идеально подходит для интеграции в системы автоматизации различных отраслей промышленности, включая нефтегазовую, химическую и энергетическую. Его возможности по преобразованию протоколов и обеспечению надежной связи между различными устройствами делают его незаменимым компонентом в сложных промышленных сетях. Устройство легко интегрируется с существующими системами управления и может быть использовано для мониторинга и управления удаленными объектами, а также для сбора и передачи данных с различных сенсоров и исполнительных механизмов.
Преимущества использования MGate EIP3270I включают:
- Универсальность подключения: поддержка различных стандартов последовательной связи (RS-232/RS-422) и сетевых интерфейсов (EtherNet/IP) обеспечивает совместимость с широким спектром промышленного оборудования.
- Повышенная надежность: гальваническая изоляция и соответствие строгим стандартам безопасности и электромагнитной совместимости гарантируют стабильную работу устройства в сложных промышленных условиях.
- Гибкость монтажа: возможность монтажа на DIN-рейку или на стену упрощает установку и обслуживание устройства в различных производственных средах.
- Долговечность: высокая средняя наработка на отказ (MTBF) в 125 234 часов свидетельствует о надежности и долговечности устройства, что снижает затраты на техническое обслуживание и повышает общую эффективность эксплуатации.
В заключение, преобразователь MGate EIP3270I от MOXA Inc. представляет собой высокотехнологичное и надежное решение для обеспечения эффективной и безопасной связи между промышленными устройствами, использующими протокол DF1, и системами на базе EtherNet/IP. Его технические характеристики и возможности делают его оптимальным выбором для интеграции в современные системы автоматизации различных отраслей промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.38 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_EIP3000_Series.htm |
| Количество последовательных портов | 2 |
| Потребление тока | 510 мА при 12 В |
| Сетевые протоколы | EtherNet/IP client/server |
| Среднее время наработки на отказ (MTBF), часов | 125234 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEEE 1613 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | DB9 'папа' x 2 |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232/422 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Четность | нет, чет, нечет |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 8 |
| Протоколы последовательной связи | DF1 (полный дуплекс) |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Windows-утилита Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | EtherNet/IP DF1 |
| Серия устройства | MGate EIP3000 |
