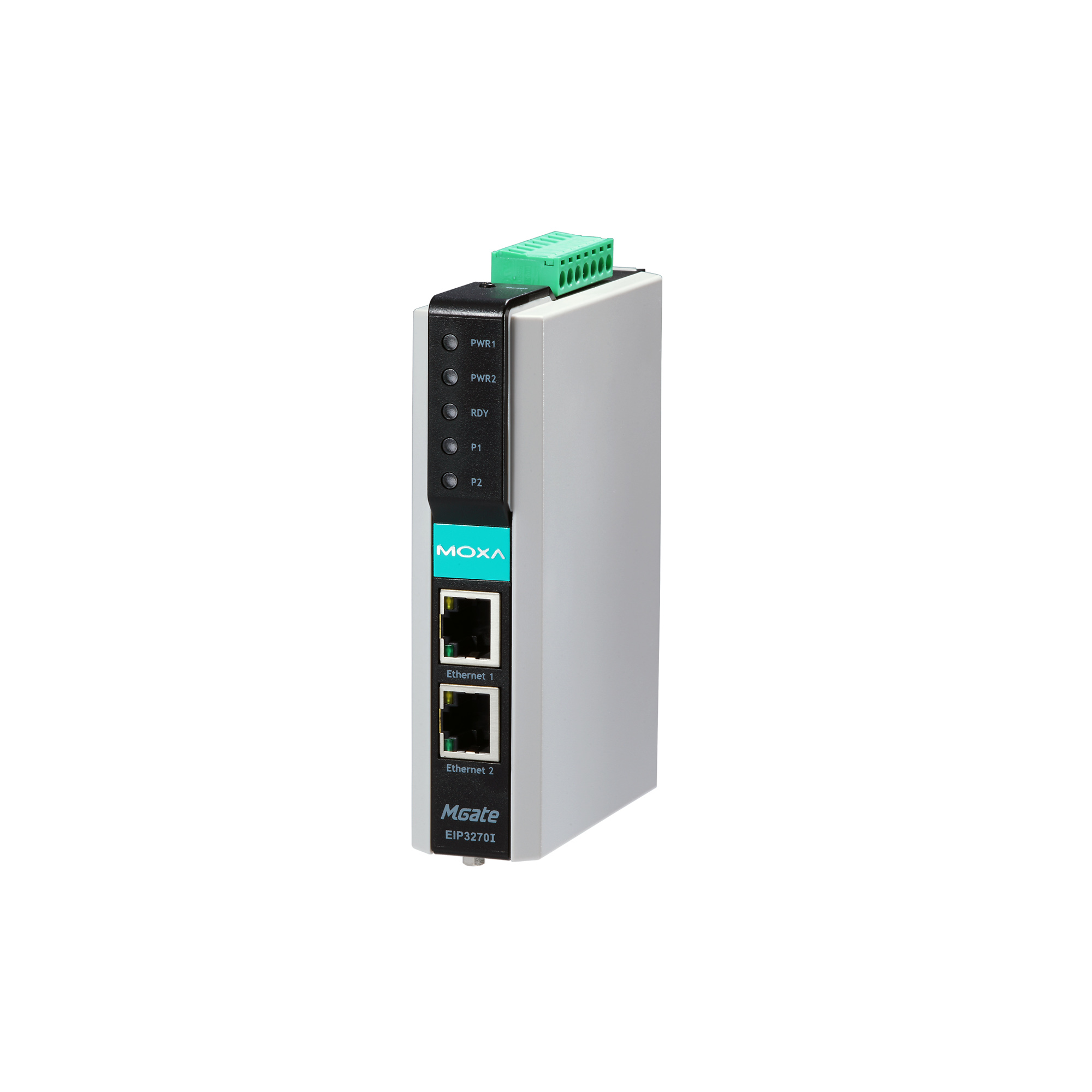

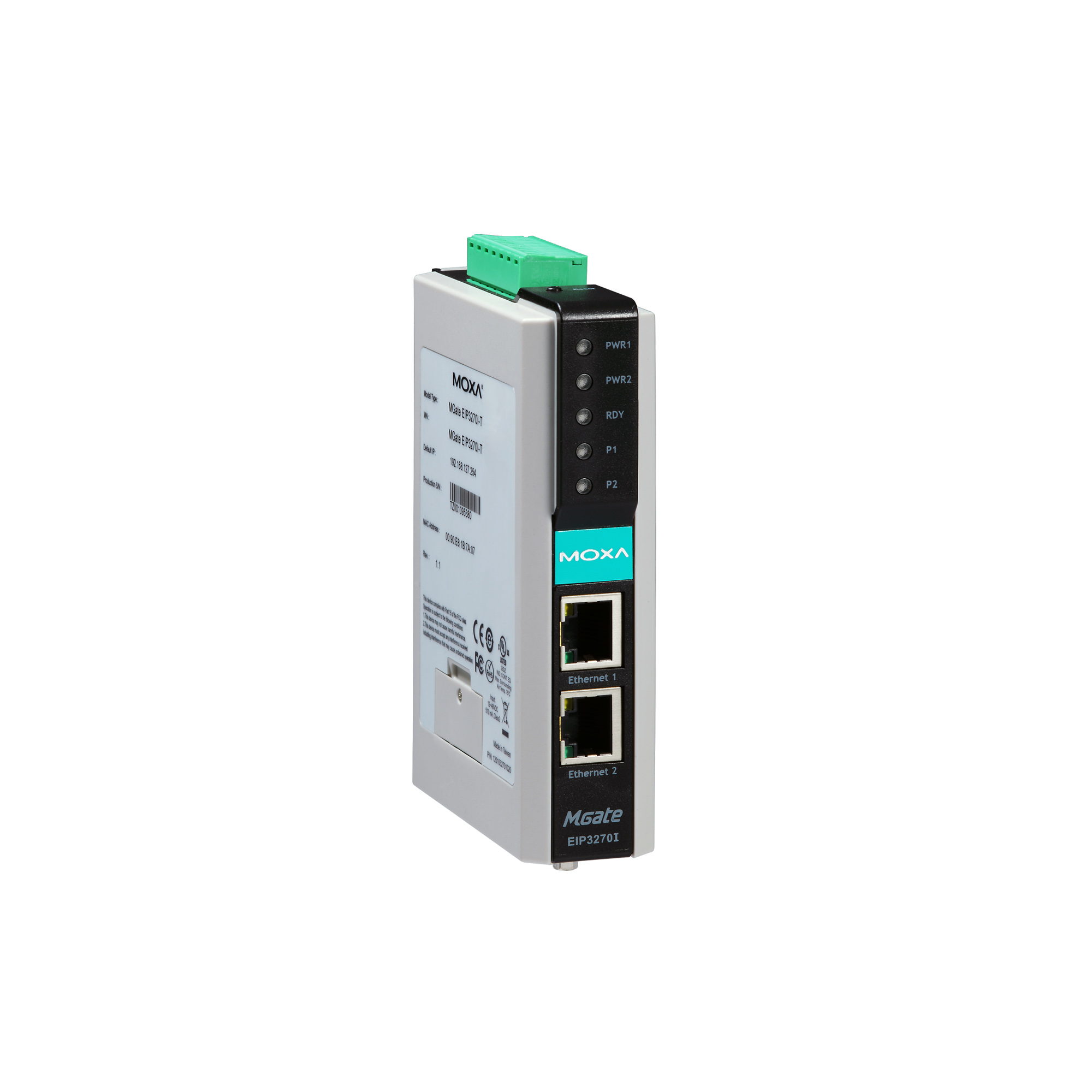

Преобразователь MGate EIP3270 от компании MOXA Inc. предназначен для интеграции устройств с интерфейсом DF1 в сети EtherNet/IP, обеспечивая эффективную и надежную связь между промышленными устройствами и современными системами управления. Это решение оптимально для предприятий, стремящихся модернизировать свои системы автоматизации без необходимости полной замены оборудования.
**Ключевые технические особенности:**
- Интерфейсы: два последовательных порта RS-232/422 (DB9) и два порта Ethernet 10/100 Base T(X) (RJ45), поддерживающие два IP-адреса.
- Скорость передачи данных: от 1200 до 921600 бит/с, обеспечивая гибкость в настройке скорости передачи в зависимости от требований системы.
- Питание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока 435 мА при 12 В, что позволяет интегрировать устройство в различные системы электроснабжения.
- Релейный вывод: один канал с нагрузочной способностью 1 А при 30 В постоянного тока, используемый для сигнализации или управления внешними устройствами.
- Изоляция: магнитная изоляция Ethernet-портов 1,5 кВ и изоляция последовательных портов 2 кВ, обеспечивающие защиту от электромагнитных помех и повышающие надежность работы устройства в промышленных условиях.
- Температурный диапазон: рабочая температура от 0 до 60 °C и температура хранения от -40 до 85 °C, что позволяет использовать устройство в различных климатических условиях.
- Сертификация: соответствует стандартам безопасности EN 60950-1, UL 508, а также имеет сертификаты ATEX Zone 2 Ex nC IIC и UL/cUL Class I Division 2 Groups A/B/C/D, что подтверждает его пригодность для эксплуатации в потенциально опасных зонах.
**Области применения и целевая аудитория:**
Преобразователь MGate EIP3270 идеально подходит для предприятий, использующих устройства с интерфейсом DF1, желающих интегрировать их в современные сети EtherNet/IP. Это решение востребовано в таких отраслях, как нефтегазовая промышленность, химическая промышленность, энергетика и другие, где требуется надежная и безопасная передача данных между различными системами автоматизации.
**Преимущества и совместимость:**
- Универсальность: поддержка двух последовательных портов и двух Ethernet-портов с двумя IP-адресами позволяет гибко настраивать систему в соответствии с потребностями предприятия.
- Надежность: высокая степень изоляции и соответствие международным стандартам безопасности и электромагнитной совместимости обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Интеграция: поддержка протоколов EtherNet/IP и DF1 обеспечивает совместимость с широким спектром промышленного оборудования, упрощая процесс интеграции и модернизации существующих систем.
Преобразователь MGate EIP3270 от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с интерфейсом DF1 в сети EtherNet/IP, обеспечивая высокую степень изоляции, гибкость в настройке и соответствие международным стандартам безопасности и электромагнитной совместимости. Это делает его оптимальным выбором для предприятий, стремящихся к модернизации своих систем автоматизации с минимальными затратами и рисками.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.38 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_EIP3000_Series.htm |
| Количество последовательных портов | 2 |
| Потребление тока | 435 мА при 12 В |
| Сетевые протоколы | EtherNet/IP client/server |
| Среднее время наработки на отказ (MTBF), часов | 125234 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | DB9 'папа' x 2 |
| Тип последовательных портов | RS-232/422 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Четность | нет, чет, нечет |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 8 |
| Протоколы последовательной связи | DF1 (полный дуплекс) |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | EtherNet/IP DF1 |
| Серия устройства | MGate EIP3000 |
