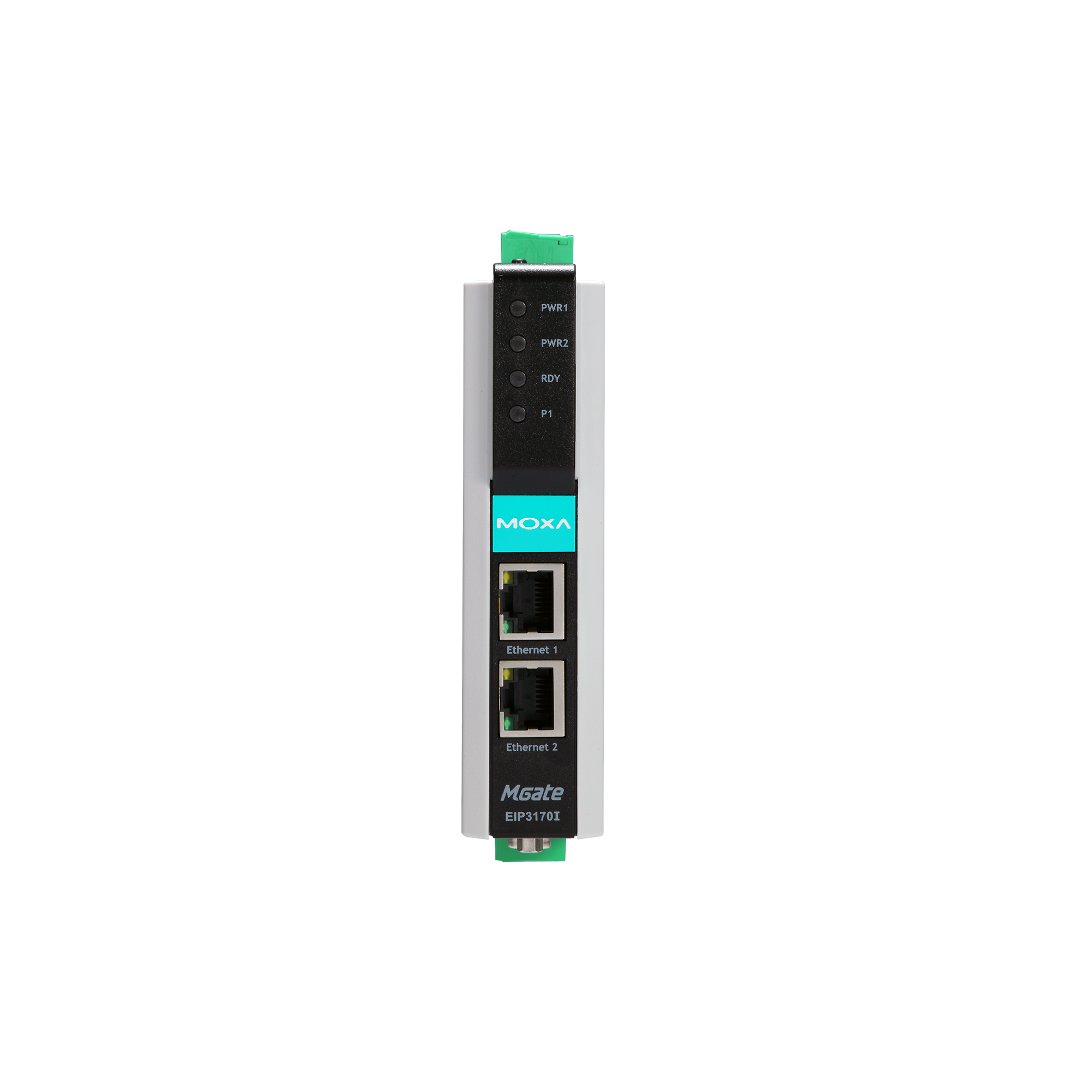

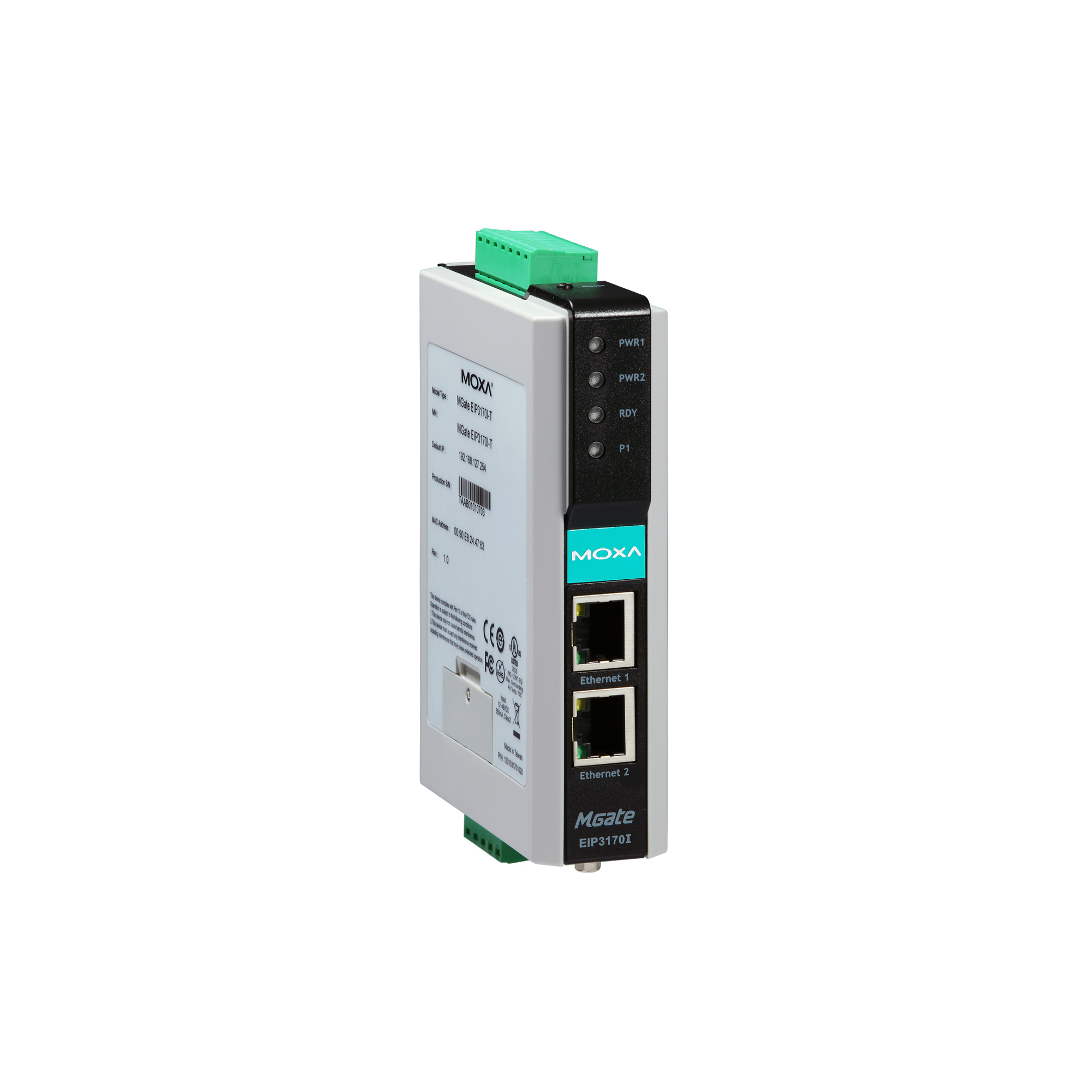

Преобразователь MGate EIP3170-T 1-port DF1 to EtherNet/IP gateway, -40~75 C

Артикул: MGate EIP3170-T
Характеристики
Полное наименование:
—
Преобразователь MGate EIP3170-T 1-port DF1 to EtherNet/IP gateway, -40~75 C
Срок гарантии
—
12 мес.
293 831 тенге/шт
Варианты цен
293 831 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь MGate EIP3170-T от компании MOXA Inc. предназначен для интеграции устройств с протоколом DF1 в сети EtherNet/IP. Это решение обеспечивает эффективную связь между промышленными устройствами, использующими протокол DF1, и современными системами управления, поддерживающими EtherNet/IP.

**Ключевые технические особенности:**

  • Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие автоматическое определение типа соединения (Auto MDI/MDI-X). Гальваническая изоляция Ethernet-портов составляет 1,5 кВ, что повышает защиту от электромагнитных помех.
  • Последовательный интерфейс: один порт, поддерживающий стандарты RS-232 и RS-422. Разъем DB9 'папа' для RS-232 и клеммная колодка для RS-422. Скорость передачи данных варьируется от 1200 до 921600 бит/с, обеспечивая гибкость в настройке коммуникаций.
  • Промышленные протоколы: поддержка EtherNet/IP Adapter и EtherNet/IP, что позволяет интегрировать устройства с протоколом DF1 в сети EtherNet/IP.
  • Цифровой вывод: один канал релейного вывода с номинальным током 1 А при 30 В постоянного тока, что позволяет использовать его для сигнализации или управления внешними устройствами.
  • Питание: входное напряжение от 12 до 48 В постоянного тока, с потреблением тока 435 мА при 12 В. Возможность резервного питания от 12 до 48 В постоянного тока повышает надежность системы.
  • Условия эксплуатации: рабочая температура от -40 до +75 °C и рабочая влажность от 5% до 95%, что делает устройство пригодным для использования в различных климатических условиях.
  • Сертификации: соответствие стандартам безопасности EN 60950-1 и UL 508, а также сертификация по взрывобезопасности Class 1 Division 2 и ATEX Zone 2, что подтверждает безопасность эксплуатации в потенциально опасных средах.
  • Электромагнитная совместимость (EMC): соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, а также стандартам IEC 61000-4, включая IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 и IEC 61000-4-11, что обеспечивает устойчивость к электромагнитным помехам.
  • Механические характеристики: соответствие стандартам IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары) и IEC 60068-2-32 (свободное падение), что подтверждает надежность устройства при механических воздействиях.

**Области применения и целевая аудитория:**

Преобразователь MGate EIP3170-T предназначен для интеграции старых устройств с протоколом DF1 в современные сети EtherNet/IP. Это особенно актуально для предприятий, стремящихся модернизировать свои системы управления без полной замены существующего оборудования. Возможные области применения включают:

  • Автоматизация производственных процессов, где необходимо связать старые устройства с новыми системами управления.
  • Интеграция оборудования в распределенных системах управления, требующих поддержки различных протоколов связи.
  • Обновление инфраструктуры в энергетическом секторе, где используются устройства с протоколом DF1.

**Преимущества и совместимость:**

  • Надежность: высокая степень защиты от электромагнитных помех и механических воздействий обеспечивает стабильную работу устройства в промышленных условиях.
  • Гибкость: поддержка различных стандартов связи и возможность настройки параметров передачи данных позволяют адаптировать устройство под конкретные требования.
  • Безопасность: соответствие международным стандартам безопасности и взрывобезопасности гарантирует безопасную эксплуатацию в различных средах.
  • Интеграция: возможность интеграции с различными системами управления и оборудованием, использующим EtherNet/IP, расширяет функциональность существующих систем.

Преобразователь MGate EIP3170-T является эффективным решением для предприятий, стремящихся обеспечить совместимость между устаревшими устройствами с протоколом DF1 и современными системами управления на базе EtherNet/IP, обеспечивая надежную и безопасную связь в промышленных условиях.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 29 x 89.2 x 118.5
Вес нетто, кг 0.36
Количество каналов релейного вывода 1
Ссылка на сайт moxa.com http://www.moxa.com/product/MGate_EIP3000_Series.htm
Количество последовательных портов 1
Потребление тока 435 мА при 12 В
Сетевые протоколы EtherNet/IP client/server
Среднее время наработки на отказ (MTBF), часов 210794
Материал корпуса Пластик
Монтаж На DIN-рейку
Взрывобезопасность Class 1 Division 2
ATEX
Безопасность EN 60950-1
UL508
Электромагнитная совместимость (EMC) EN 55032/24
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class A
Удары IEC 60068-2-27
Свободное падение IEC 60068-2-32
Вибрации IEC 60068-2-6
IEC 60068-2-64
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Нагрузочная способность реле 1 А при 30 В пост.
Рабочее напряжение 12 ~ 48 В пост.
Разъем электропитания Клемма
Температура хранения, °C -40 ~ +85
Рабочая температура, °C -40 ~ +75
Рабочая влажность, % 5 ~ 95
Магнитная изоляция Ethernet-портов 1,5 кВ
Порты Ethernet 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
Тип разъема RJ45 (8 конт.)
Разъем последовательного порта DB9 'папа' (RS-232) + клеммы (RS-422)
Тип последовательных портов RS-232/422
Скорость передачи данных, бит/с 1200 ~ 921600
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Четность нет, чет, нечет
Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
Стоповые биты 1, 2
Бит данных 8
Протоколы последовательной связи DF1 (полный дуплекс)
Кнопка Reset Есть
Интерфейс управления Telnet-консоль
Windows-утилита
Последовательная консоль
Тип устройства Преобразователь протоколов
Поддерживаемые протоколы EtherNet/IP
DF1
Серия устройства MGate EIP3000
