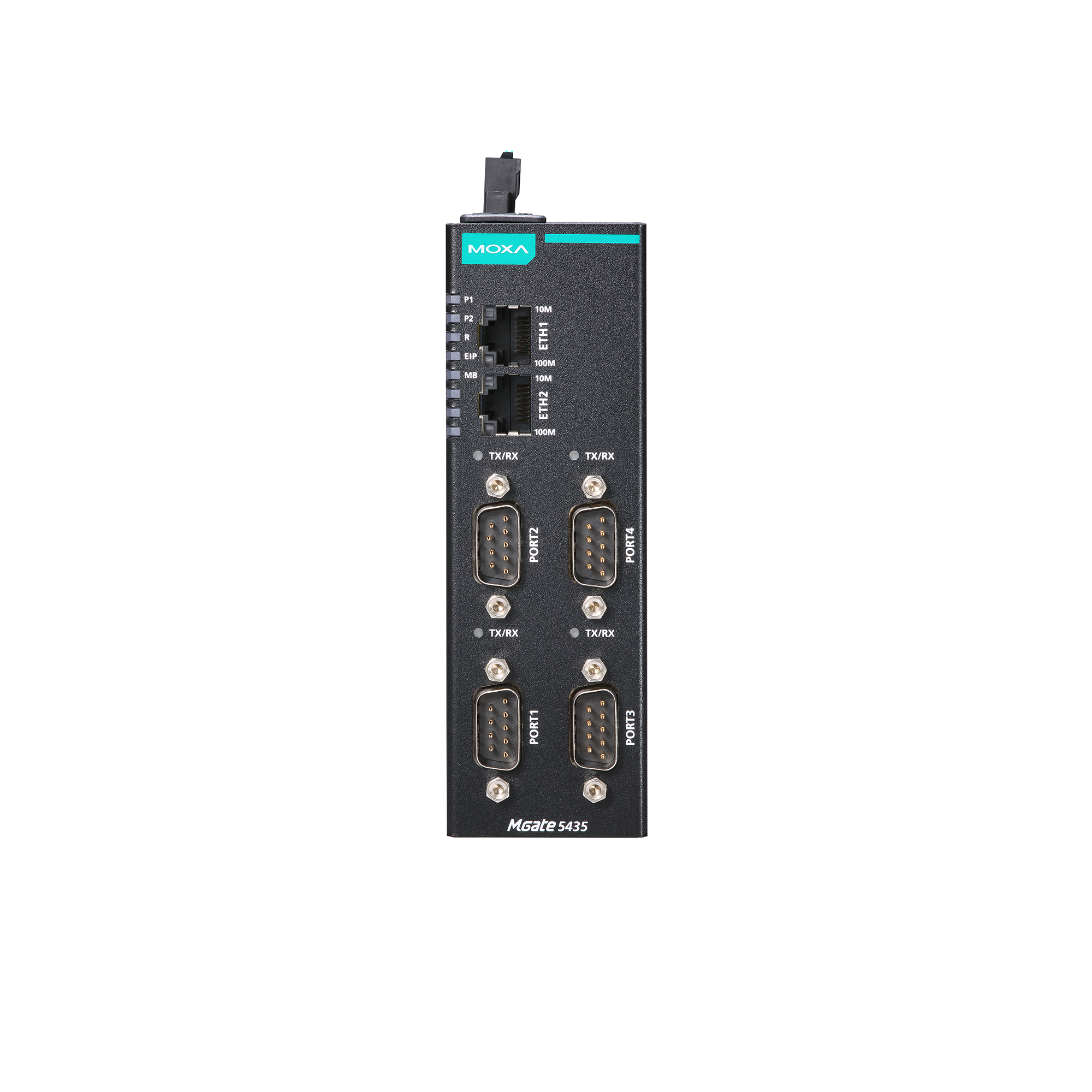

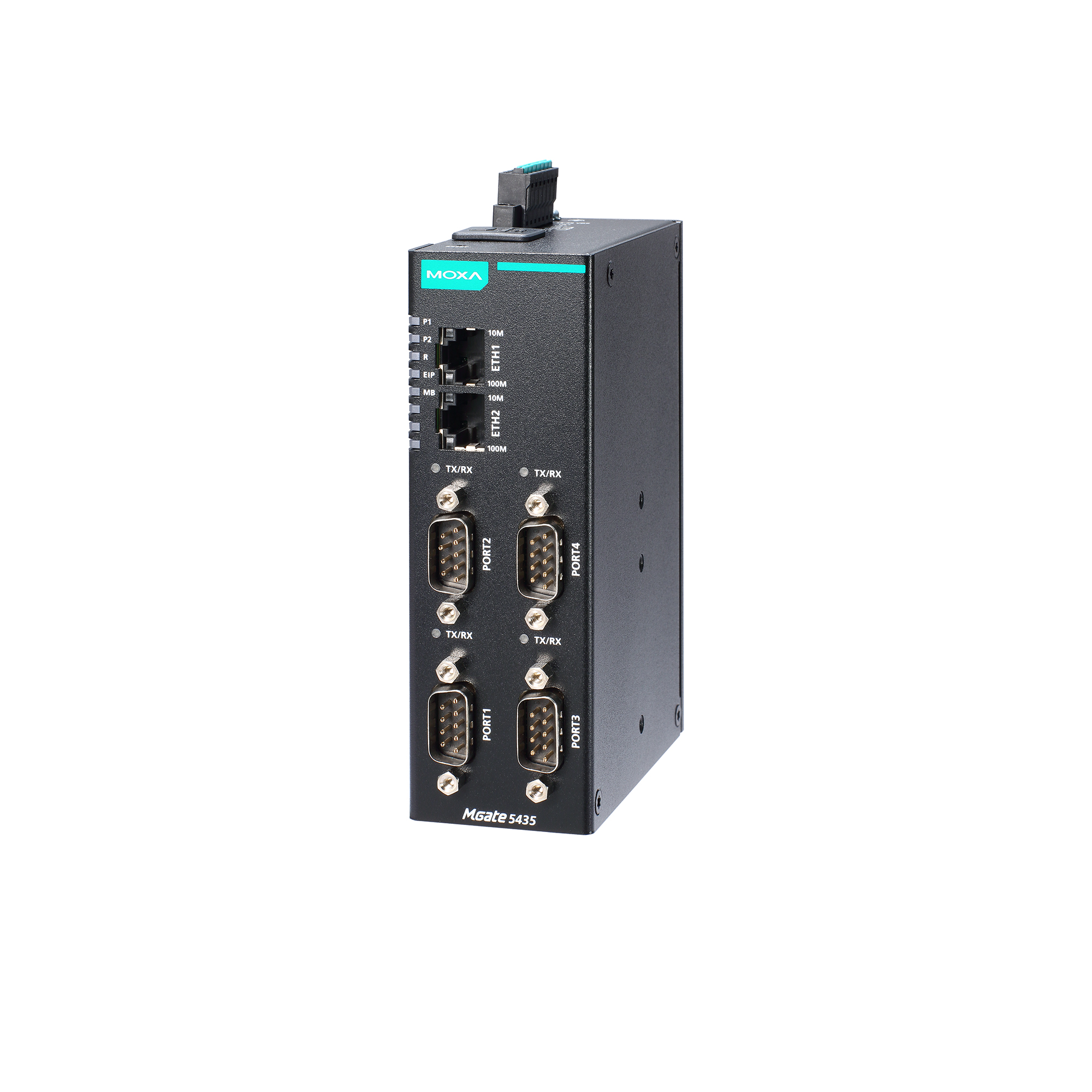

Преобразователь MGate 5435 от компании MOXA Inc. представляет собой 4-портовый шлюз, обеспечивающий преобразование данных между протоколами Modbus RTU/ASCII/TCP и EtherNet/IP. Это устройство предназначено для интеграции промышленных устройств, использующих различные протоколы, в современные Ethernet-сети, что позволяет повысить эффективность и гибкость автоматизированных систем.
**Ключевые технические особенности:**
- Количество последовательных портов: 4 порта, поддерживающие стандарты RS-232, RS-422 и RS-485, что обеспечивает широкую совместимость с различными промышленными устройствами.
- Сетевые интерфейсы: 2 порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие протоколы EtherNet/IP, Modbus TCP и MQTT, что обеспечивает гибкость в выборе протоколов для интеграции.
- Гальваническая изоляция: 2 кВ для последовательных портов и 1,5 кВ для Ethernet-портов, что повышает надежность устройства при работе в промышленных условиях.
- Релейный вывод: 1 канал с номинальным током 2 А при 30 В постоянного тока, позволяющий реализовывать функции сигнализации или управления внешними устройствами.
- Питание: Рабочее напряжение 12–48 В постоянного тока, с максимальным потреблением тока 455 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -40 до +85°C, влажность от 5 до 95% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Размеры и монтаж: Компактные габариты 42 x 90 x 130 мм и возможность монтажа на DIN-рейку или настенно, что упрощает установку в ограниченных пространствах.
**Области применения и целевая аудитория:**
Преобразователь MGate 5435 идеально подходит для предприятий, занимающихся автоматизацией производственных процессов, где необходимо интегрировать устройства с различными протоколами в единую сеть. Это может включать в себя системы управления технологическими процессами, системы мониторинга и управления энергопотреблением, а также другие приложения, требующие надежной и гибкой передачи данных между устройствами с различными протоколами.
**Преимущества и совместимость:**
- Универсальность: Поддержка нескольких протоколов связи позволяет интегрировать устройства с различными интерфейсами без необходимости замены оборудования.
- Надежность: Высокий уровень гальванической изоляции и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Гибкость монтажа: Компактные размеры и различные варианты монтажа позволяют устанавливать устройство в ограниченных пространствах и адаптировать его под конкретные требования.
- Энергоэффективность: Низкое потребление тока при широком диапазоне входных напряжений делает устройство экономичным в эксплуатации.
Преобразователь MGate 5435 от MOXA Inc. является надежным и гибким решением для интеграции промышленных устройств с различными протоколами в современные Ethernet-сети, обеспечивая эффективную и безопасную передачу данных в автоматизированных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество каналов релейного вывода | 1 |
| Потребление тока | 455 мА при 12 В |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Вес нетто, кг | 0.4 |
| Габаритные размеры, мм | 42 x 90 x 130 |
| Среднее время наработки на отказ (MTBF), часов | 689989 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5135-5435-series#overview |
| Сетевые протоколы | EtherNet/IP, Modbus TCP, MQTT |
| Количество последовательных портов | 4 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | 8-контактный RJ45 |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
