Артикул:
MGate 5217I-1200-T
Характеристики
Полное наименование:
—

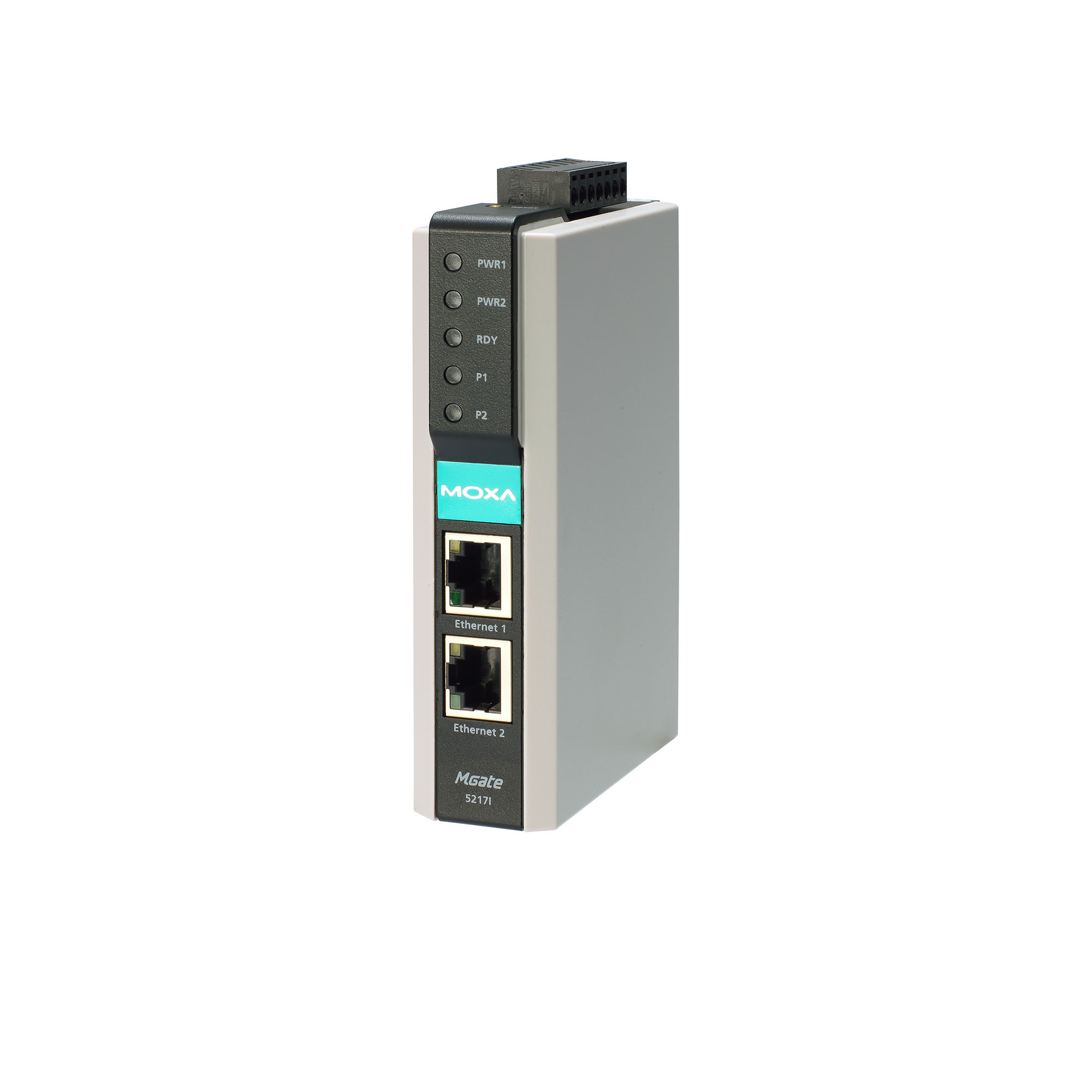

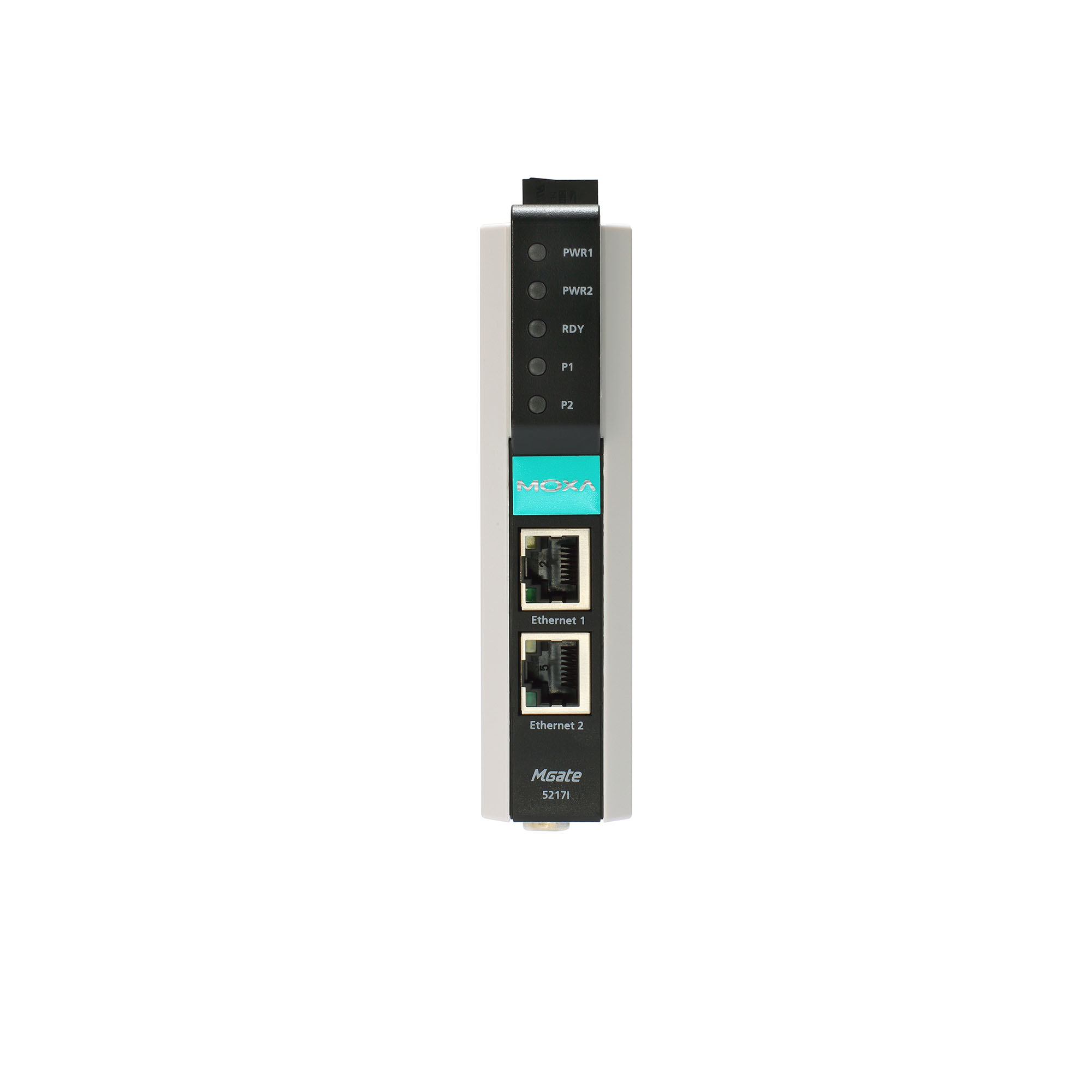

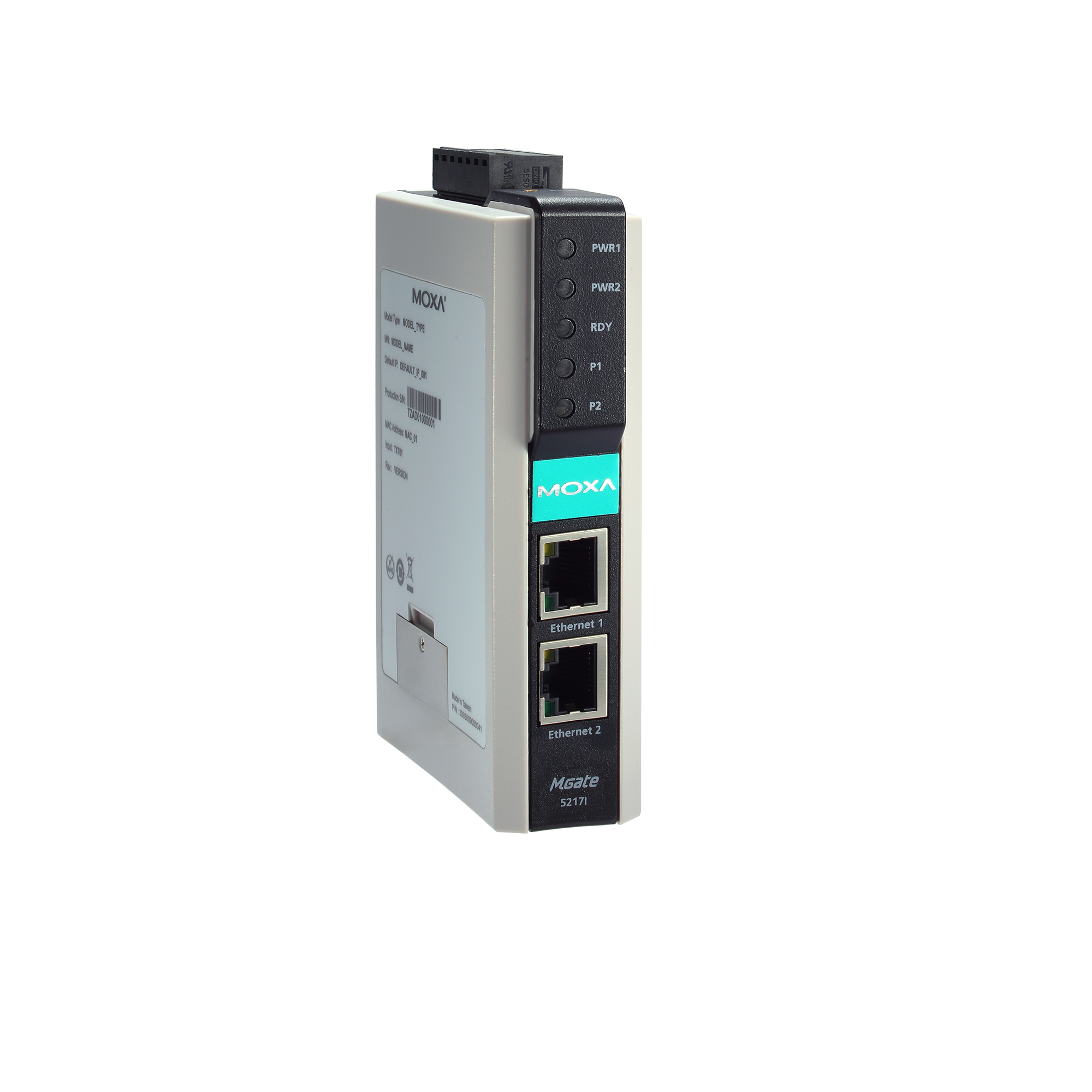

Преобразователь MGate 5217I-1200-T 2 port Modbus-to-BACnet/IP gateway, 1200 points, 2kV isolation, 12 to 48 VDC, 24 VAC, t: -40/75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5217I-1200-T от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для преобразования протоколов Modbus в BACnet/IP. Это устройство обеспечивает эффективную интеграцию между устройствами, использующими протокол Modbus RTU/ASCII/TCP, и системами, работающими по протоколу BACnet/IP, что особенно важно для автоматизации зданий и промышленных объектов.
**Ключевые технические особенности:**
- Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие автоматическое определение типа соединения (Auto MDI/MDI-X) и обеспечивающие магнитную изоляцию на уровне 1,5 кВ.
- Последовательные порты: два порта RS-232/422/485 с гальванической изоляцией 2 кВ, что повышает надежность передачи данных в промышленных условиях.
- Поддерживаемые протоколы: Modbus TCP Client (Master), Modbus RTU/ASCII Master, BACnet/IP Server (Slave), что обеспечивает гибкость в интеграции различных устройств и систем.
- Функции безопасности: поддержка HTTPS для защищенного обмена данными, а также управление учетными записями и настройка политики паролей для повышения уровня кибербезопасности.
- Питание: входное напряжение 12–48 В DC или 24 В AC, с потреблением тока 300 мА при 24 В AC и 510 мА при 12 В DC, что позволяет использовать устройство в различных энергетических системах.
- Условия эксплуатации: рабочая температура от -40 до +75°C и влажность от 5 до 95% без конденсации, что делает устройство пригодным для использования в суровых промышленных условиях.
- Размеры и монтаж: компактные габариты 29 x 89,2 x 124,5 мм и возможность монтажа на DIN-рейку или на стену, что упрощает установку в ограниченных пространствах.
**Области применения и целевая аудитория:**
MGate 5217I-1200-T предназначен для систем автоматизации зданий, управления инженерными системами, а также для интеграции различных промышленных устройств, использующих протоколы Modbus и BACnet/IP. Он идеально подходит для инженеров и системных интеграторов, занимающихся проектированием и внедрением решений в области автоматизации и управления.
**Преимущества и совместимость:**
- Простота настройки: возможность конфигурации через веб-консоль, Telnet или Device Search Utility (DSU), что упрощает процесс установки и настройки устройства.
- Надежность: гальваническая изоляция последовательных портов и защита от перенапряжений обеспечивают устойчивую работу в условиях электромагнитных помех и перепадов напряжения.
- Кибербезопасность: поддержка HTTPS и управление учетными записями повышают уровень безопасности при передаче данных.
- Совместимость: поддержка широкого спектра протоколов и стандартов, включая Modbus и BACnet/IP, обеспечивает легкую интеграцию с различными устройствами и системами.
Преобразователь MGate 5217I-1200-T от MOXA Inc. является надежным и эффективным решением для интеграции устройств с различными протоколами, обеспечивая стабильную и безопасную работу систем автоматизации и управления в промышленных и коммерческих приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.38 |
| Габаритные размеры, мм | 29 x 89.2 x 124.5 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5217-series |
| Потребление тока | 300 мА при 24 В перем., 510 мА при 12 В пост. |
| Сетевые протоколы | Modbus TCP Client (Master), BACnet/IP Server (Slave) |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов RS-232/422/485 | 2 |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 16 |
| MIB-базы | RFC1213, RFC1317 |
| Среднее время наработки на отказ (MTBF), часов | 1277500 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | UL 62368-1 IEC 62368-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост., 24 В перем. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Сопротивление терминального резистора | 120 Ом |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII (Master), Modbus TCP Client (Master) |
| Максимальное количество команд Modbus | 1200 |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP BACnet/IP |
| Серия устройства | MGate 5000 |
| Режим | Сервер (Slave) |
| Объем памяти | 1200 соединений |
| Поддерживаемые объекты BACnet | Двоичный вход Двоичный выход Двоичное значение Аналоговый вход Аналоговый выход Аналоговое значение Вход со многими состояниями Выход со многими состояниями Значение со многими состояниями Целое значение Положительное целое значение |
