Артикул:
MGate 5216-T
Характеристики
Полное наименование:
—

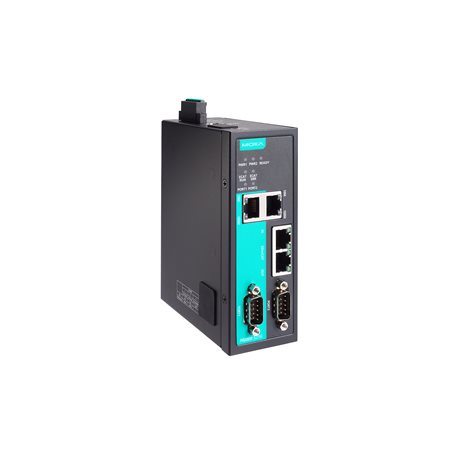

Преобразователь MGate 5216-T 2-port serial/Modbus to EtherCAT slave gateway, t:-40/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5216-T от компании MOXA представляет собой 2-портовый шлюз, предназначенный для преобразования протокола Modbus RTU/ASCII в EtherCAT slave. Это устройство обеспечивает эффективную интеграцию устройств с интерфейсом Modbus в сети EtherCAT, что особенно важно для промышленных приложений, требующих высокой скорости передачи данных и надежности.
**Ключевые технические особенности:**
- Порты Ethernet: два порта 10/100 Base T(X) с разъемами RJ45, обеспечивающие надежное подключение к сети EtherCAT.
- Последовательные порты: два порта DB9, поддерживающие RS-232/422/485 интерфейсы с гальванической развязкой 2 кВ, что повышает устойчивость к электромагнитным помехам.
- Поддерживаемые протоколы: Modbus RTU/ASCII Client, EtherCAT Slave, а также протоколы управления ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet и UDP.
- Функции: поддержка функций 1, 2, 3, 4, 5, 6, 15, 16, 23, с максимальным количеством команд до 128, что обеспечивает гибкость в настройке и управлении устройствами.
- Электропитание: рабочее напряжение от 12 до 48 В постоянного тока, с потреблением тока 416 мА при 12 В, что позволяет использовать устройство в различных промышленных системах с учетом доступных источников питания.
- Условия эксплуатации: расширенный диапазон температур от -40 до +60°C, что делает устройство пригодным для работы в суровых климатических условиях.
- Защита: степень защиты корпуса IP30, обеспечивающая защиту от пыли и влаги, а также соответствие стандартам безопасности UL 61010-2-201 и EN 60950-1.
**Области применения и целевая аудитория:**
Преобразователь MGate 5216-T идеально подходит для промышленных предприятий, где необходимо интегрировать устройства с интерфейсом Modbus в сети EtherCAT. Это может включать системы автоматизации, управление производственными процессами, мониторинг и управление оборудованием в реальном времени. Устройство предназначено для инженеров и технических специалистов, занимающихся настройкой и обслуживанием промышленных сетевых решений.
**Преимущества и совместимость:**
- Надежность: высокая степень защиты и устойчивость к электромагнитным помехам обеспечивают стабильную работу в промышленных условиях.
- Гибкость: поддержка различных протоколов и функций позволяет адаптировать устройство под конкретные требования системы.
- Совместимость: возможность интеграции с широким спектром устройств и систем, использующих Modbus и EtherCAT, обеспечивает универсальность применения.
- Простота монтажа: возможность монтажа на DIN-рейку упрощает установку и обслуживание устройства в распределительных щитах и шкафах управления.
Преобразователь MGate 5216-T от MOXA является надежным и эффективным решением для интеграции устройств Modbus в сети EtherCAT, обеспечивая высокую производительность и гибкость в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество каналов релейного вывода | 2 |
| Потребление тока | 416 мА при 12 В пост. |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| Протоколы управления | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP |
| Протоколы синхронизации времени | NTP Client |
| Промышленные протоколы | Modbus RTU/ASCII Client, EtherCAT Slave |
| Вес нетто, кг | 0.59 |
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Среднее время наработки на отказ (MTBF), часов | 2305846 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5216-series |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Безопасность | UL 61010-2-201 EN 60950-1 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Евровилка |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| Четность | чет, нет, чет, нет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Сопротивление терминального резистора | 120 Ом |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII |
| Разъемы | DB9 'папа' |
| Интерфейс управления | HTTP HTTPS |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU/ASCII Client EtherCAT Slave |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | microSD (до 32 Гб) |
