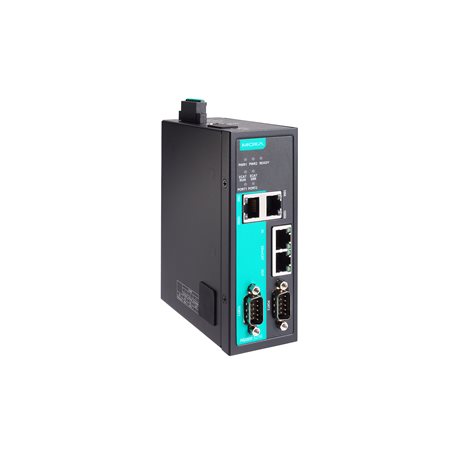

Преобразователь MGate 5216 от компании MOXA представляет собой двухпортовый промышленный шлюз, предназначенный для преобразования данных между протоколами Modbus RTU/ASCII и EtherCAT. Это устройство обеспечивает эффективную интеграцию устройств, использующих Modbus, в сети EtherCAT, что особенно важно для автоматизации промышленных процессов, где требуется высокая скорость передачи данных с минимальными задержками.
Ключевые технические особенности MGate 5216 включают:
- Поддержка протоколов: функционирует как ведомое устройство в системе EtherCAT и может также выступать в роли мастера для Modbus RTU/ASCII. Устройство допускает программирование на Micro Python, что позволяет работать с собственными последовательными протоколами.
- Защита интерфейсов: наличие встроенной изоляции на уровне 2 кВ гарантирует надежную защиту оборудования.
- Удобство настройки: шлюз оснащен интуитивно понятным веб-интерфейсом, поддерживает удаленное управление и шифрование, включая HTTPS, для повышения безопасности сети. Также предусмотрено подключение через последовательный протокол для настройки через CLI интерфейс.
- Диагностика и мониторинг: поддерживает диагностику протоколов и мониторинг сетевого трафика, что особенно ценно на этапе установки. Функции мониторинга трафика помогают выявлять ошибки и некорректные настройки в конфигурациях.
- Дополнительные функции: наличие слота для карт microSD для хранения логов системы и конфигурационных файлов, что упрощает процесс резервного копирования и восстановления настроек, а также облегчает массовую настройку и замену устройств.
MGate 5216 идеально подходит для применения в промышленных системах автоматизации, где необходимо интегрировать устройства, использующие протокол Modbus, в сети EtherCAT. Это может включать системы управления производственными линиями, системы мониторинга и управления технологическими процессами, а также другие приложения, требующие быстрой и надежной передачи данных между различными протоколами.
Преимущества MGate 5216 включают:
- Высокая производительность: обеспечивает быструю передачу данных с минимальными задержками, что критично для реального времени в промышленных приложениях.
- Гибкость: возможность программирования на Micro Python позволяет адаптировать устройство под специфические требования пользователя.
- Надежность: металлический корпус и защита интерфейсов обеспечивают долговечность и устойчивость к внешним воздействиям.
- Удобство обслуживания: функции диагностики и мониторинга упрощают процесс пуско-наладки и последующего обслуживания системы.
MGate 5216 совместим с различными устройствами, поддерживающими протоколы Modbus RTU/ASCII и EtherCAT, что обеспечивает широкие возможности интеграции в существующие системы автоматизации. Это делает его универсальным решением для предприятий, стремящихся повысить эффективность и гибкость своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество каналов релейного вывода | 2 |
| Потребление тока | 416 мА при 12 В пост. |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| Протоколы управления | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP |
| Протоколы синхронизации времени | NTP Client |
| Промышленные протоколы | Modbus RTU/ASCII Client, EtherCAT Slave |
| Вес нетто, кг | 0.59 |
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Среднее время наработки на отказ (MTBF), часов | 2305846 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5216-series |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Безопасность | UL 61010-2-201 EN 60950-1 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Евровилка |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| Четность | чет, нет, чет, нет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Сопротивление терминального резистора | 120 Ом |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII |
| Разъемы | DB9 'папа' |
| Интерфейс управления | HTTP HTTPS |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU/ASCII Client EtherCAT Slave |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | microSD (до 32 Гб) |
