Артикул:
MGate 5135
Характеристики
Полное наименование:
—
Преобразователь MGate 5135 1-port Modbus RTU/ASCII/TCP-to-EtherNet/IP gateways, -10/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5135 от компании MOXA Inc. представляет собой 1-портовый шлюз, обеспечивающий преобразование протоколов Modbus RTU/ASCII/TCP в EtherNet/IP. Это устройство предназначено для интеграции промышленных устройств, использующих различные протоколы Modbus, в сети EtherNet/IP, что позволяет обеспечить эффективное взаимодействие между оборудованием различных производителей.
Ключевые технические особенности MGate 5135 включают:
- Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие автоматическое определение типа соединения (Auto MDI/MDI-X) и обеспечивающие магнитную изоляцию на уровне 1,5 кВ.
- Поддержка протоколов: EtherNet/IP Adapter, Modbus TCP Client, Modbus RTU/ASCII Client, что обеспечивает гибкость при интеграции различных устройств и систем.
- Конфигурация и управление: веб-консоль с поддержкой HTTPS для безопасной настройки и мониторинга устройства, а также поддержка SNMP для управления и мониторинга состояния устройства в сети.
- Питание: входное напряжение от 12 до 48 В постоянного тока, с максимальным потреблением тока 455 мА при 12 В, что обеспечивает низкое энергопотребление и совместимость с различными источниками питания.
- Релейный вывод: один релейный выход с номинальным током 2 А при 30 В постоянного тока, позволяющий реализовывать функции сигнализации или управления внешними устройствами.
- Защита и надежность: корпус из металла с классом защиты IP30, поддержка широкого диапазона рабочих температур от -10 до +60°C, а также соответствие стандартам электромагнитной совместимости (EMC) и электромагнитной изоляции (EMI), включая EN 55032/24 и CISPR 32, что обеспечивает надежную работу устройства в различных промышленных условиях.
Области применения MGate 5135 включают:
- Интеграция промышленных систем: подключение устройств, использующих протоколы Modbus, к сетям EtherNet/IP, что позволяет централизованно управлять и мониторить оборудование различных производителей.
- Автоматизация процессов: использование в системах автоматизации для обеспечения обмена данными между различными устройствами и системами, повышая эффективность и надежность процессов.
- Мониторинг и диагностика: применение в системах мониторинга для сбора и анализа данных с различных устройств, что позволяет оперативно выявлять и устранять неисправности.
Преимущества MGate 5135 включают:
- Гибкость и совместимость: поддержка различных протоколов и стандартов, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Безопасность: поддержка HTTPS и SNMPv3 для обеспечения защищенного обмена данными и управления устройством.
- Надежность: соответствие международным стандартам и высокая степень защиты от внешних воздействий, что гарантирует долгосрочную и бесперебойную работу устройства в сложных промышленных условиях.
MGate 5135 является эффективным решением для интеграции устройств с различными протоколами в единую сеть EtherNet/IP, обеспечивая надежную и безопасную передачу данных между оборудованием и системами управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 455 мА при 12 В |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Вес нетто, кг | 0.29 |
| Габаритные размеры, мм | 25 x 90 x 130 |
| Среднее время наработки на отказ (MTBF), часов | 1240821 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5135-5435-series#overview |
| Сетевые протоколы | EtherNet/IP, Modbus TCP, MQTT |
| Количество последовательных портов | 1 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | 8-контактный RJ45 |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |

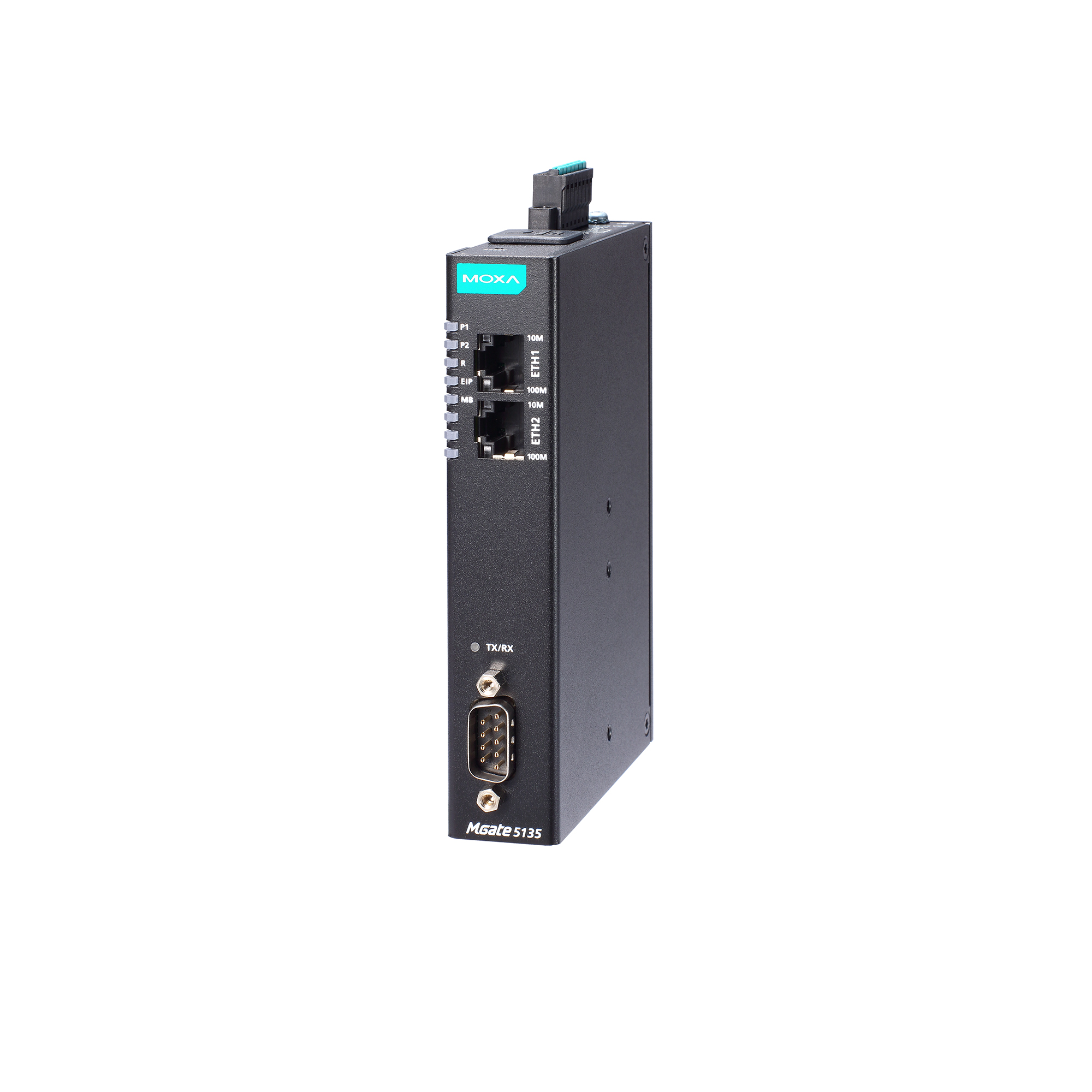

Галерея
