Артикул:
MGate 5134
Характеристики
Полное наименование:
—

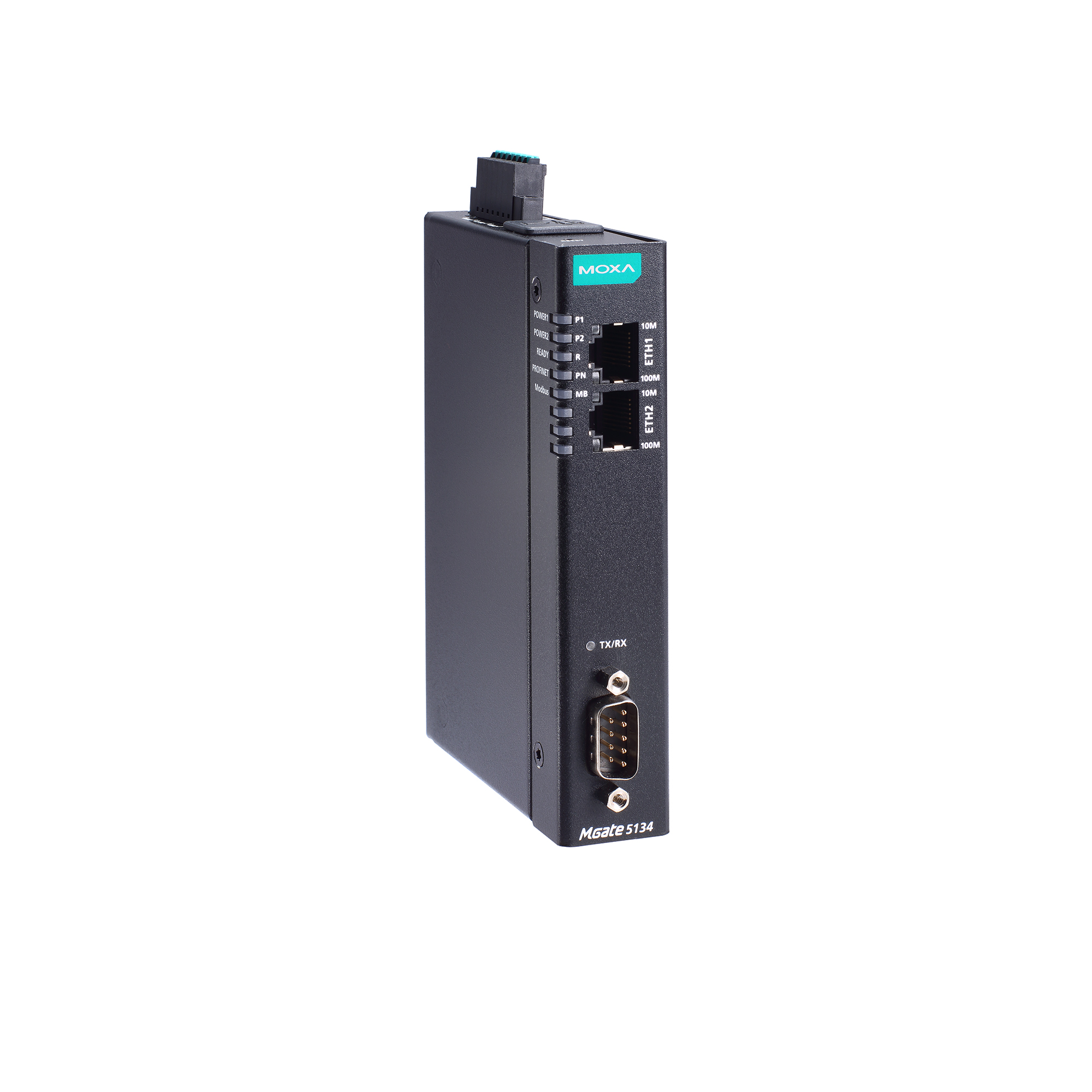

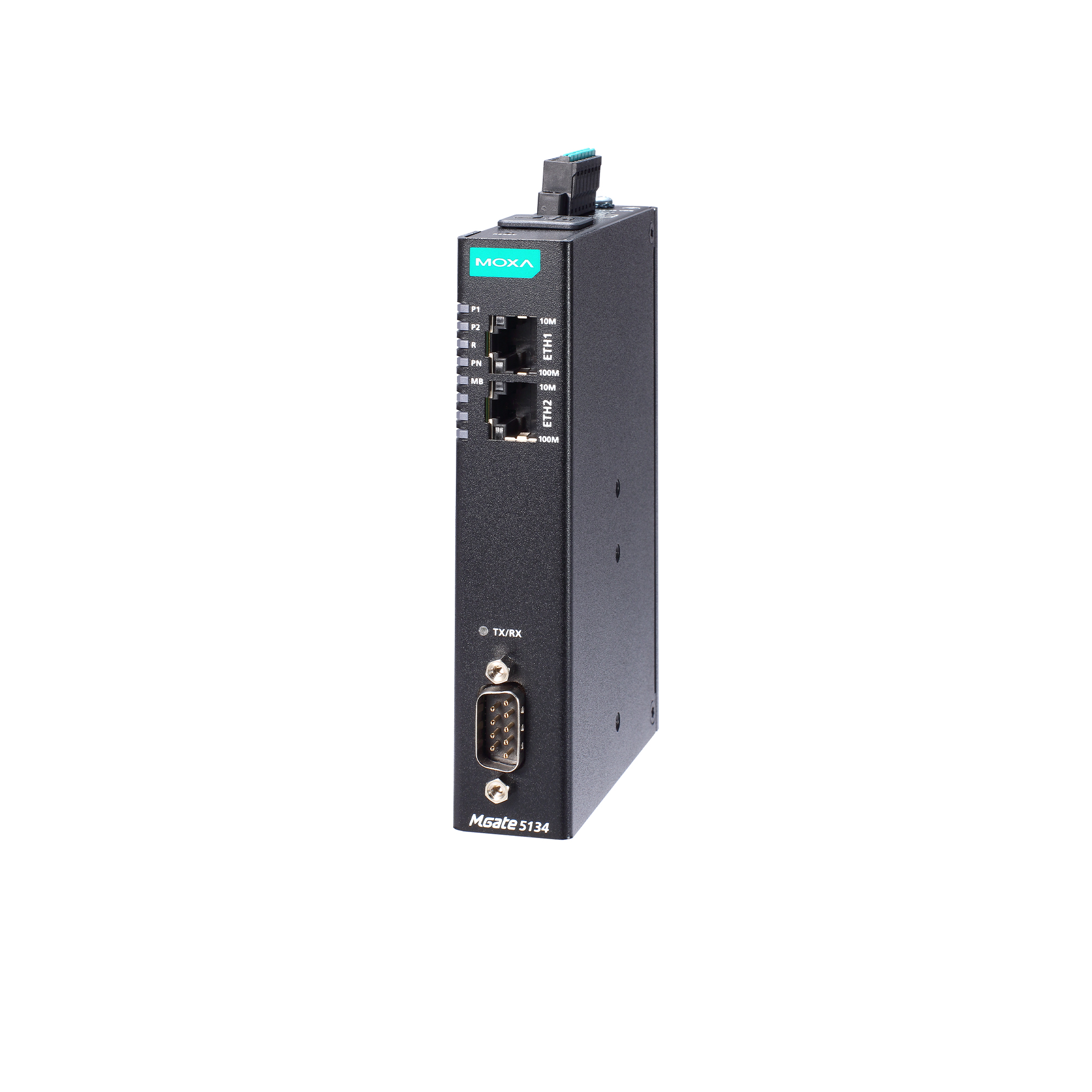

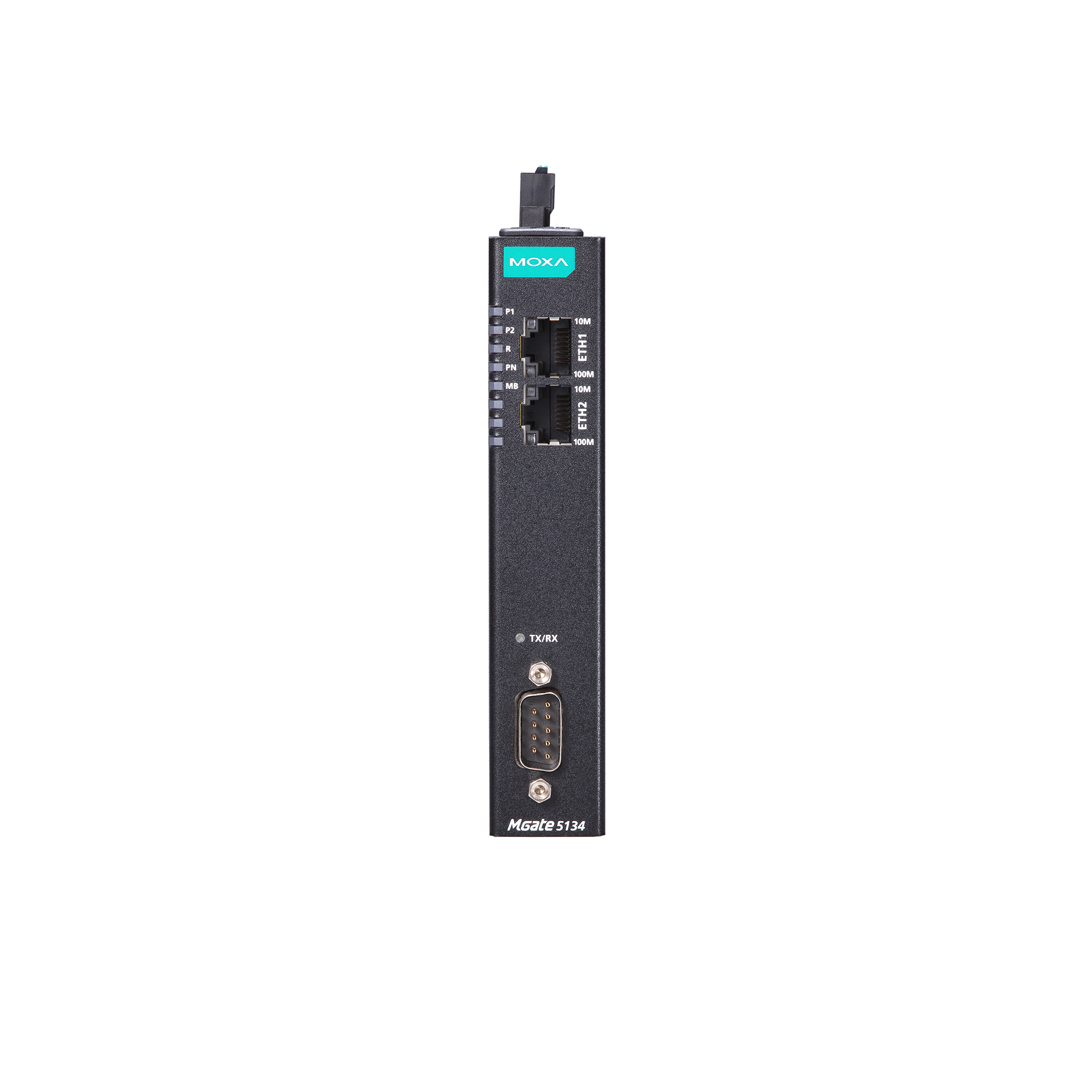

Преобразователь MGate 5134 1-port Modbus RTU/ASCII/TCP-to-PROFINET gateways, -10/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5134 от компании MOXA Inc. предназначен для интеграции устройств, использующих протоколы Modbus RTU/ASCII/TCP, с промышленными сетями PROFINET. Это решение обеспечивает эффективное взаимодействие между различными промышленными устройствами и системами управления, способствуя повышению гибкости и масштабируемости автоматизированных процессов.
**Ключевые технические особенности:**
- Сетевые интерфейсы: два порта Ethernet 10/100 Мбит/с с автоопределением MDI/MDIX, обеспечивающие надежную и быструю передачу данных.
- Порты ввода-вывода: один последовательный порт RS-232/422/485 с гальванической развязкой 2 кВ, поддерживающий скорости передачи данных от 300 до 921600 бит/с.
- Протоколы связи: поддержка Modbus RTU/ASCII/TCP в качестве мастера и слейва, а также PROFINET IO Device, что обеспечивает гибкость в интеграции с различными системами.
- Цифровой вывод: один канал релейного вывода с нагрузочной способностью 2 А при 30 В постоянного тока, позволяющий реализовывать функции сигнализации или управления.
- Питание: входное напряжение 12–48 В постоянного тока с возможностью резервного питания, обеспечивая надежную работу в условиях нестабильного электроснабжения.
- Условия эксплуатации: рабочая температура от –10 до +60 °C и влажность от 5 до 95%, что делает устройство пригодным для использования в различных промышленных средах.
- Размеры и монтаж: компактные габариты 25 x 90 x 129,6 мм и возможность монтажа на DIN-рейку или стену, обеспечивая гибкость в установке.
**Области применения и целевая аудитория:**
Преобразователь MGate 5134 идеально подходит для предприятий, занимающихся автоматизацией производственных процессов, где необходимо интегрировать устройства с различными протоколами связи. Это может включать системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также решения для сбора и анализа данных с полевых устройств. Целевая аудитория включает инженеров по автоматизации, системных интеграторов и технических специалистов, работающих в области промышленной автоматизации.
**Преимущества и совместимость:**
- Гибкость интеграции: поддержка различных протоколов связи позволяет интегрировать устройства с различными интерфейсами без необходимости значительных изменений в существующих системах.
- Надежность: гальваническая развязка и защита от электромагнитных помех обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и различные варианты монтажа упрощают установку устройства в ограниченных пространствах.
- Энергетическая эффективность: низкое потребление тока и возможность резервного питания способствуют экономии энергии и повышению надежности системы.
Преобразователь MGate 5134 от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с различными протоколами в единую промышленную сеть, обеспечивая гибкость, надежность и удобство эксплуатации в автоматизированных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество каналов релейного вывода | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| Среднее время наработки на отказ (MTBF), часов | 1240821 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5134-series#overview |
| Вес нетто, кг | 0.29 |
| Габаритные размеры, мм | 25 x 90 x 129.6 |
| Потребление тока | 455 мА |
| Сетевые протоколы | Modbus TCP Client, PROFINET IO Device |
| Максимальное количество соединений Modbus | 32 |
| Количество последовательных портов | 1 |
| Количество портов RS-232/422/485 | 1 |
| Максимальное количество соединений | 32 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | UL 61010-2-201 EN 61010-2-201 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-31 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -10 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, auto MDI/MDIX |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232/422/485 |
| Скорость передачи данных, бит/с | 300 ~ 921600 |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND RS-485 (2-проводный): Data+, Data-, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протоколы последовательной связи | Modbus ASCII Modbus RTU |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave |
| Разъемы | DB9 'папа' |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | МЭК101 МЭК104 Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот карты SD 2.0 объемом до 32 Гб |
