Артикул:
MGate 5122
Характеристики
Полное наименование:
—

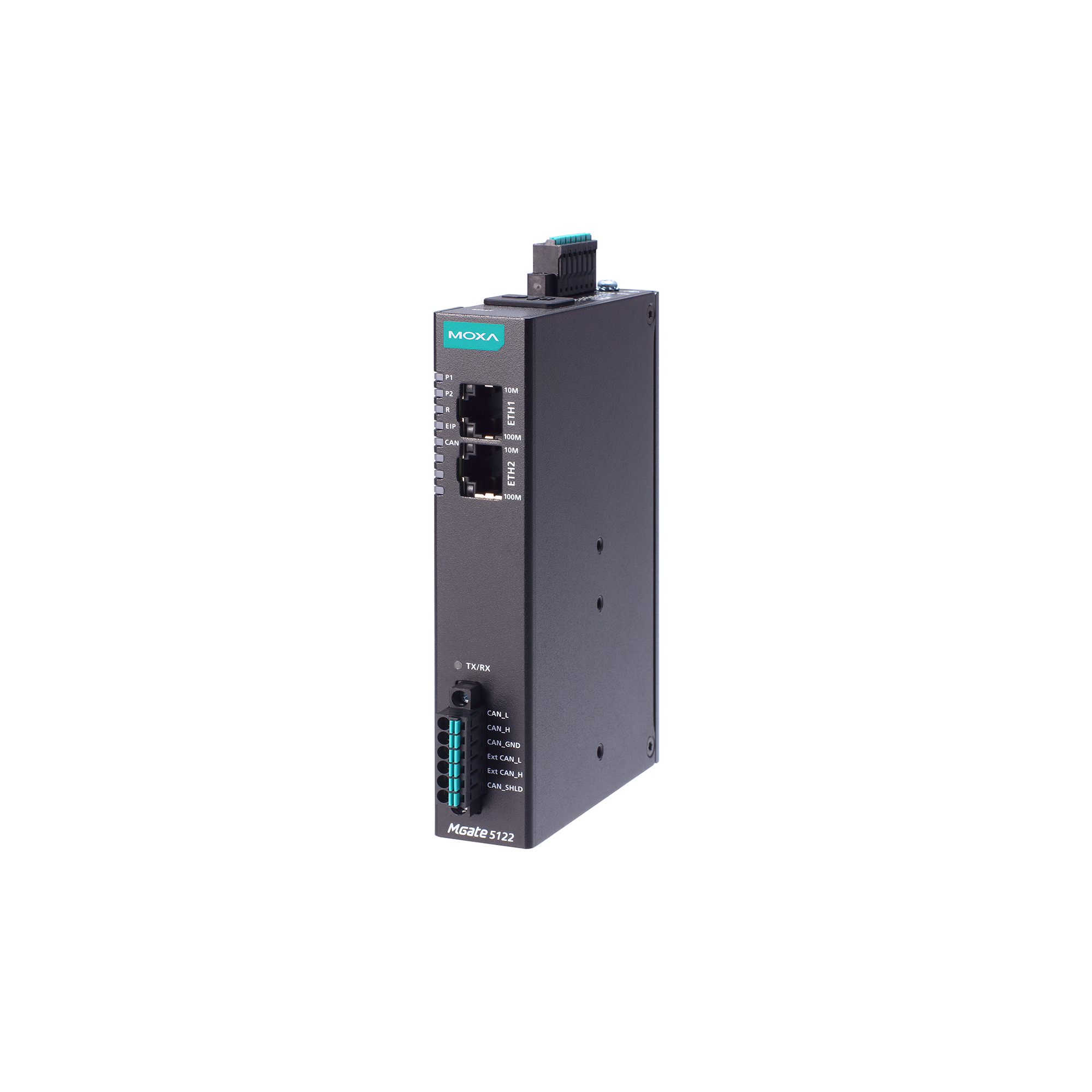

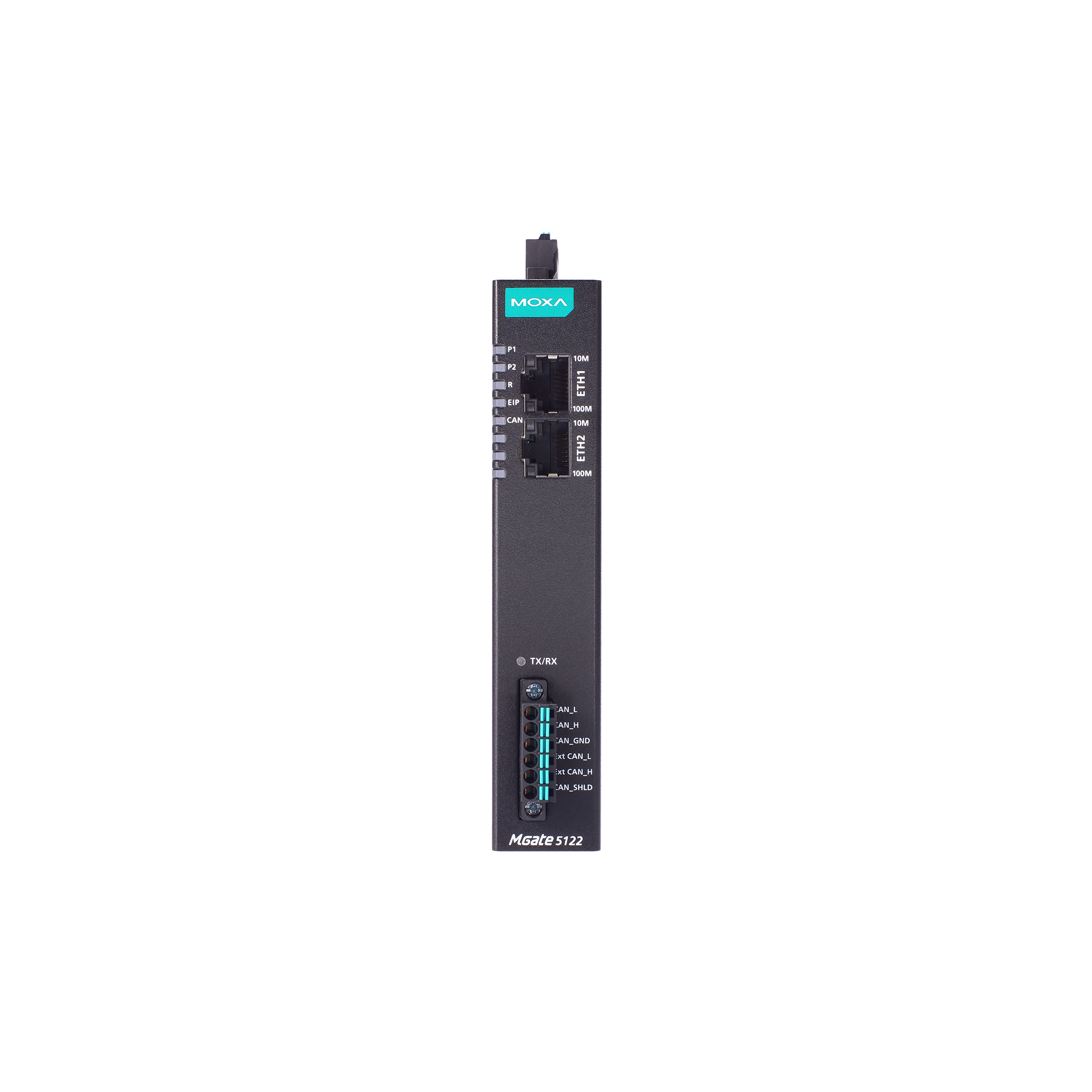

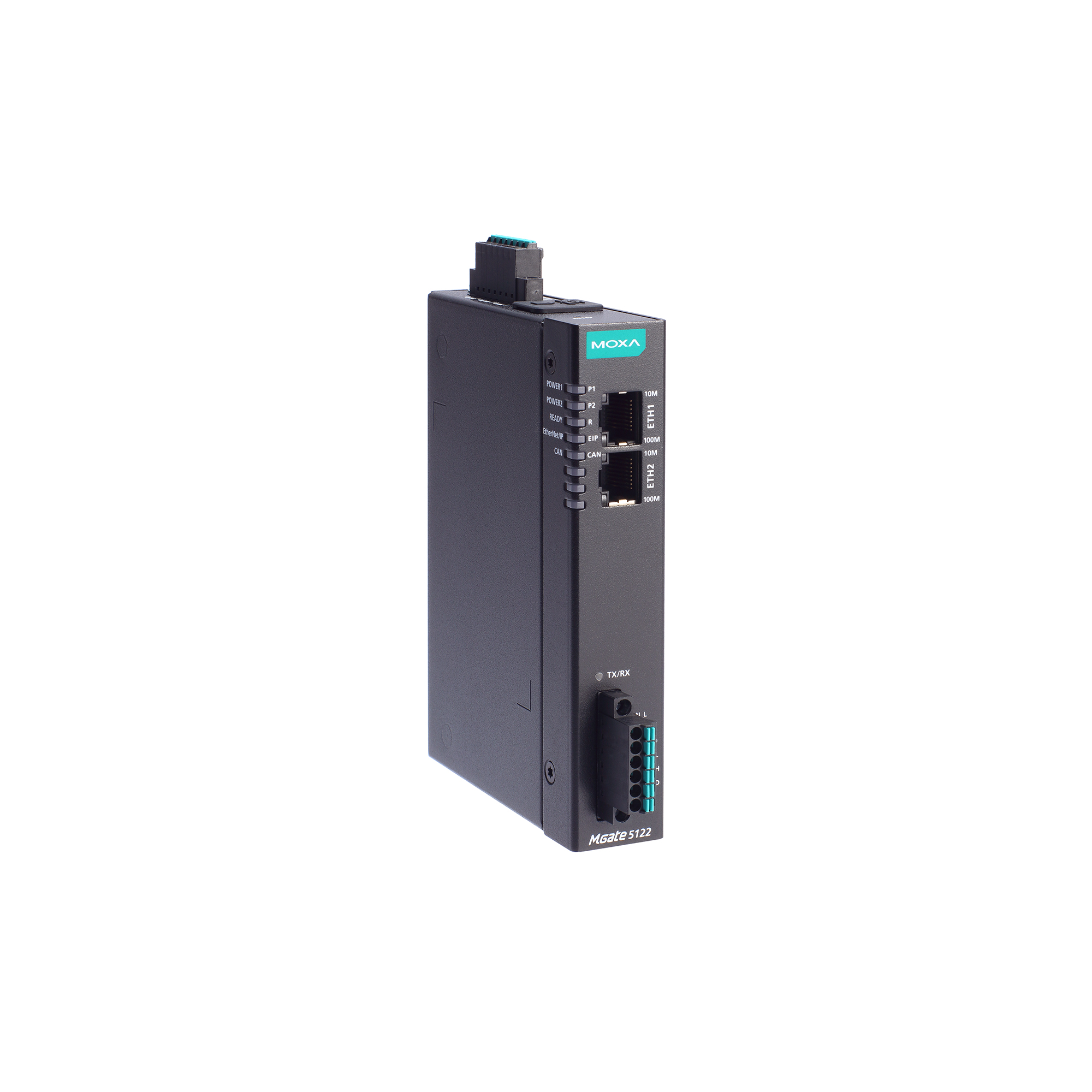

Преобразователь MGate 5122 1-port CANopen/J1939-to-EtherNet/IP gateways, t: -10/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5122 от компании MOXA Inc. предназначен для интеграции устройств с протоколами CANopen и J1939 в сети EtherNet/IP, обеспечивая эффективную и надежную связь между промышленными системами. Этот шлюз поддерживает EtherNet/IP Adapter, что позволяет устройствам с CAN-протоколами взаимодействовать с контроллерами, использующими EtherNet/IP, расширяя возможности автоматизации и мониторинга.
Ключевые технические особенности MGate 5122 включают:
- Сетевые интерфейсы: два порта 10/100BaseT(X) с автоопределением MDI/MDI-X, обеспечивающие гибкость в подключении и расширении сети.
- Промышленные протоколы: поддержка CANopen (режим Master), J1939 и собственных протоколов CAN (CAN 2.0A/B), что обеспечивает совместимость с широким спектром устройств.
- Безопасность: функции аутентификации через локальную базу данных и шифрование HTTPS с использованием алгоритмов AES-128, AES-256 и SHA-256, соответствующие стандартам SNMPv3 и TLS 1.3.
- Электропитание: входное напряжение от 12 до 48 В DC с максимальным потреблением тока 455 мА, поддержка резервного питания для повышения надежности системы.
- Релейный вывод: один канал с максимальной нагрузочной способностью 2 А при 30 В DC, позволяющий интегрировать сигнальные функции в систему управления.
- Габариты и монтаж: компактные размеры 25 x 90 x 129,6 мм и возможность монтажа на DIN-рейку, что упрощает установку в ограниченных пространствах.
- Температурный диапазон: рабочая температура от -10 до 60°C, что делает устройство подходящим для использования в различных промышленных условиях.
- Сертификации: соответствие стандартам безопасности EN 61010-2-201 и UL 61010-2-201, а также электромагнитной совместимости EN 61000-6-2 и EN 61000-6-4, обеспечивая надежную эксплуатацию в промышленных средах.
Области применения MGate 5122 включают:
- Интеграция старых и новых систем: подключение устаревших устройств с CAN-протоколами к современным системам на базе EtherNet/IP, обеспечивая совместимость и расширяя функциональность существующих установок.
- Автоматизация и мониторинг: использование в системах автоматизации для сбора данных с устройств CAN и их передачи в системы управления, что позволяет централизованно контролировать и анализировать процессы.
- Управление транспортными средствами: интеграция с системами управления транспортными средствами, использующими J1939, для мониторинга и управления различными параметрами в реальном времени.
Преимущества MGate 5122:
- Гибкость подключения: поддержка различных протоколов и возможность настройки через веб-консоль или утилиту MXconfig, что упрощает процесс интеграции.
- Надежность: высокая степень защиты от электромагнитных помех и механических воздействий, соответствие международным стандартам, что гарантирует стабильную работу в сложных промышленных условиях.
- Компактность: малые размеры и возможность монтажа на DIN-рейку позволяют экономить пространство в распределительных щитах и шкафах управления.
MGate 5122 обеспечивает надежную и эффективную интеграцию устройств с протоколами CANopen и J1939 в сети EtherNet/IP, расширяя возможности автоматизации и мониторинга в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.29 |
| Габаритные размеры, мм | 25 x 90 x 129.6 |
| Среднее время наработки на отказ (MTBF), часов | 1408984 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/ethernet-ip-gateways/mgate-5122-series#overview |
| Потребление тока | 455 мА |
| Сетевые протоколы | EtherNet/IP Adapter |
| Количество каналов J1939 | 1 |
| Количество последовательных портов | 1 |
| Количество портов CAN | 1 |
| MIB-базы | RFC1213 |
| Промышленные протоколы | EtherNet/IP Adapter |
| Протоколы управления | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP |
| Протоколы синхронизации времени | NTP Client |
| Аутентификация | Local database |
| Протоколы защиты | SNMPv3, SNMPv2c Trap, HTTPS (TLS 1.3) |
| Шифрование | HTTPS, AES-128, AES-256, SHA-256 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | UL 61010-2-201 EN 61010-2-201 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-31 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -10 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, auto MDI/MDIX 10 Кбит/с ~ 1 Мбит/с |
| Защита от пыли и влаги | IP30 |
| Разъем порта CAN | Евроблок |
| Терминальный резистор | 120 Ом |
| Протоколы | SAE J1939 CANopen |
| Передаваемые сигналы | GND CAN-H, CAN-L CAN_SHLD Ext_CAN_L Ext_CAN_H |
| Количество PDO (CANopen) | 256 |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) HTTPS Web-интерфейс |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | J1939 EtherNet/IP CANopen CAN |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот карты SD 2.0 объемом до 32 Гб |
