Артикул:
MGate 5119-T
Характеристики
Полное наименование:
—

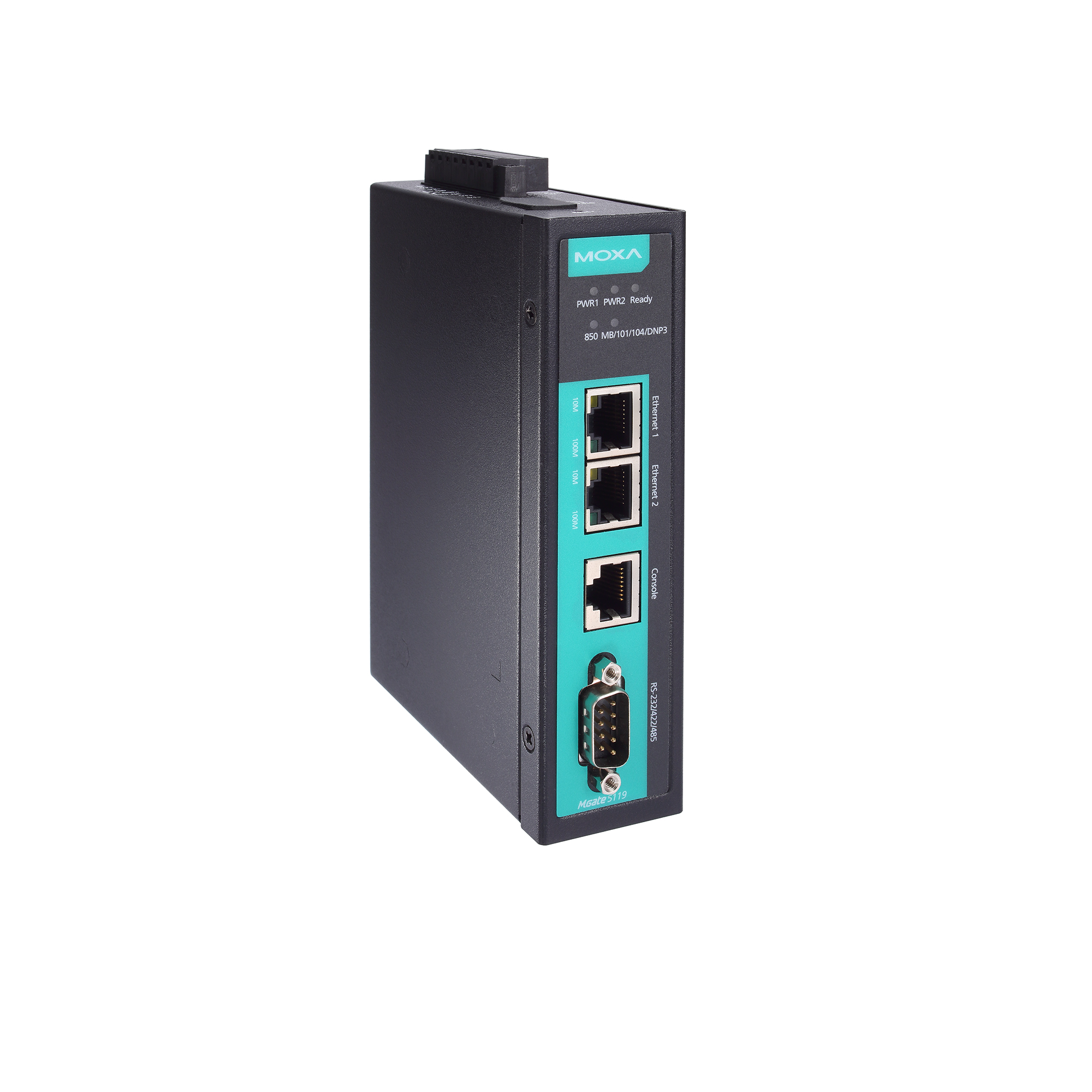

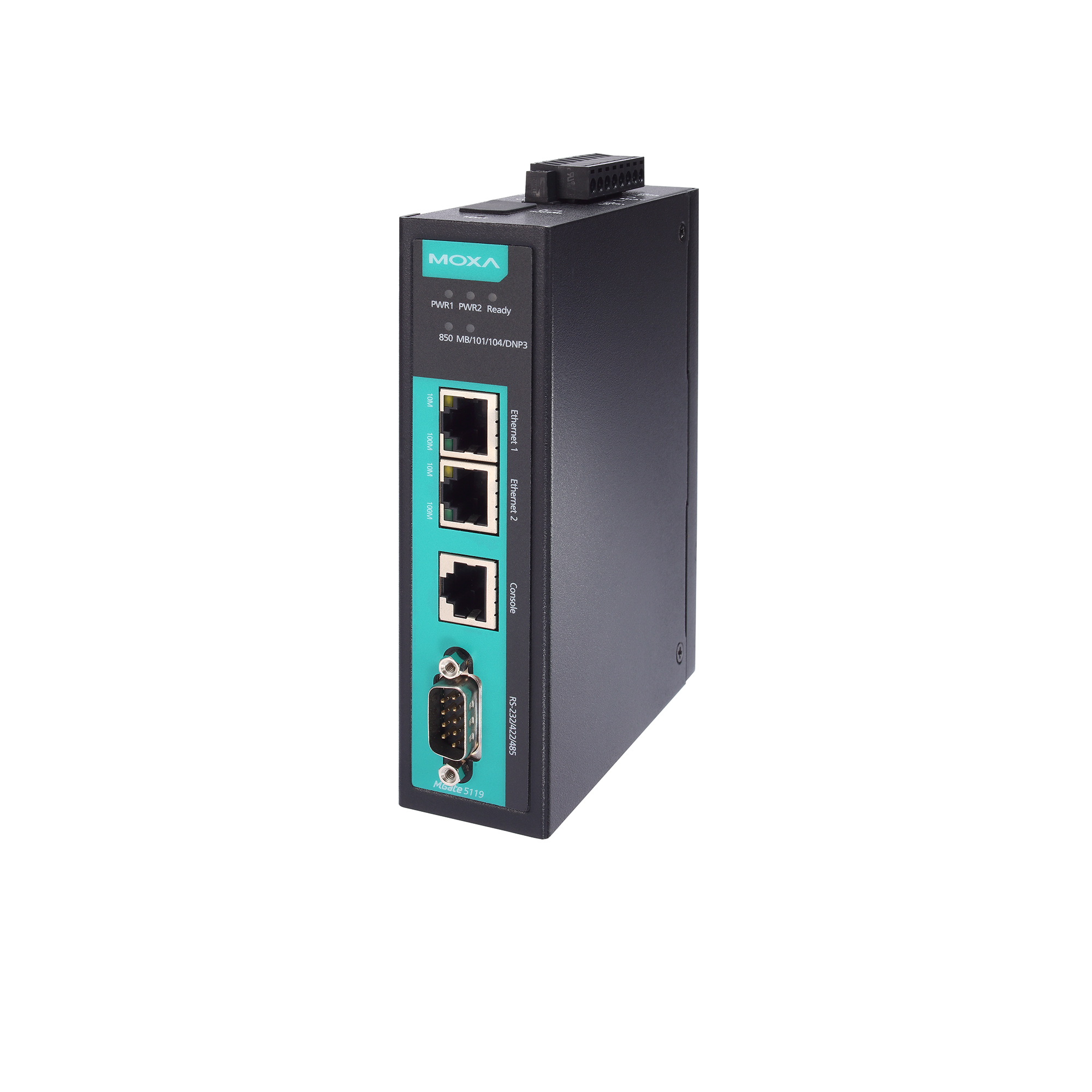

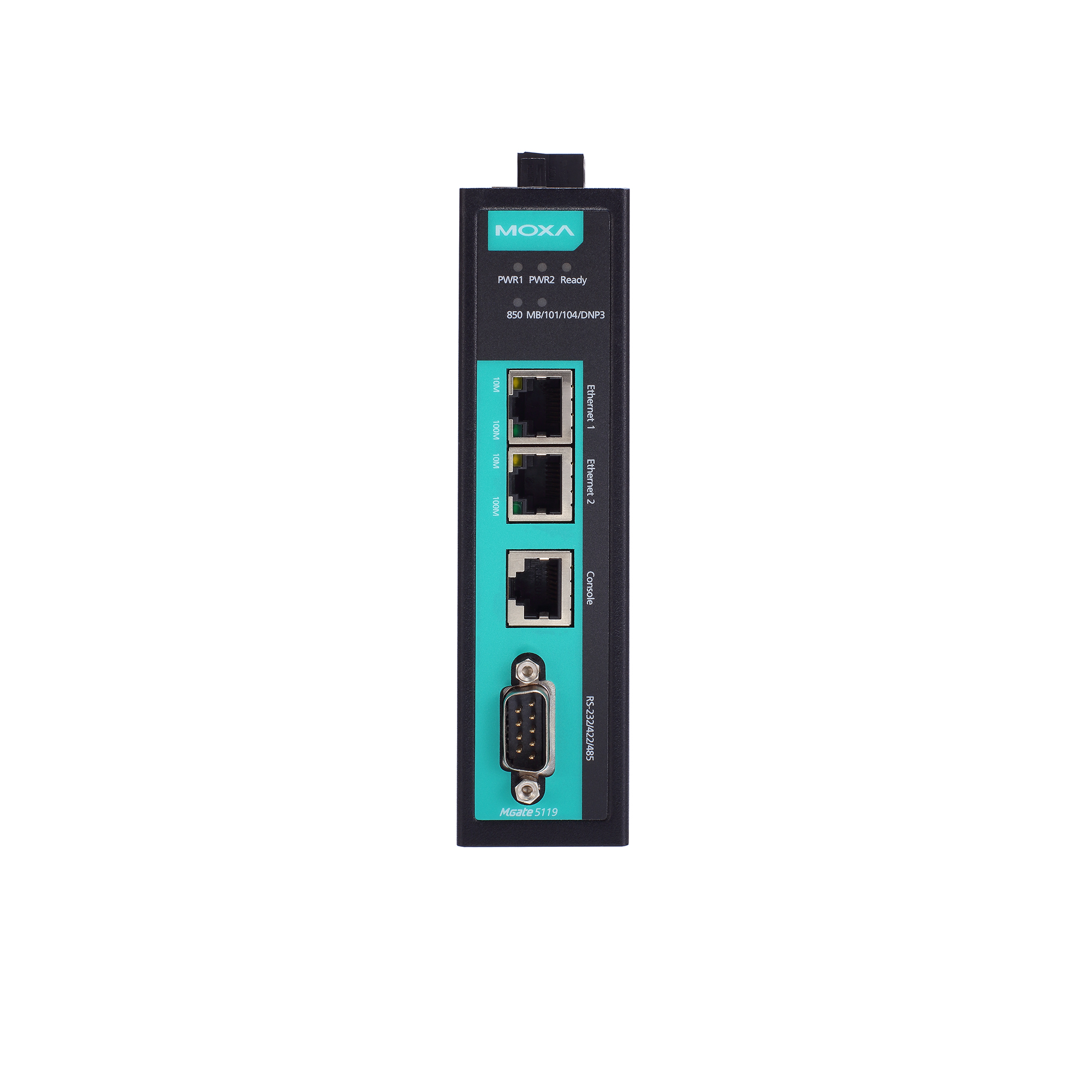

Преобразователь MGate 5119-T 1-port Modbus/IEC 101/IEC 104/DNP3-to-IEC 61850 gateway, t: -40/75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5119-T от компании MOXA Inc. представляет собой 1-портовый шлюз, обеспечивающий преобразование данных между промышленными протоколами Modbus RTU/ASCII/TCP, IEC 60870-5-101/104, DNP3 и IEC 61850. Он предназначен для интеграции устройств, использующих различные протоколы, в системы, основанные на IEC 61850, что особенно актуально для модернизации подстанций и подключения стороннего оборудования к существующим системам управления.
Ключевые технические особенности MGate 5119-T включают:
- Сетевые порты: два порта Ethernet 10/100BaseT(X) с автоматическим определением MDI/MDI-X, обеспечивающие гибкость подключения.
- Промышленные протоколы: поддержка Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server и DNP3 TCP Master, что позволяет интегрировать различные устройства в единую систему.
- Порты ввода-вывода: один последовательный порт RS-232/422/485 с гальванической развязкой 2 кВ, обеспечивающий надежную связь с периферийными устройствами.
- Питание: входное напряжение 12–48 В постоянного тока с максимальным потреблением 455 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
- Рабочая температура: от -40 до 75°C, что позволяет использовать устройство в различных климатических условиях.
- Размеры и монтаж: компактные габариты 36 x 120 x 150 мм и возможность монтажа на DIN-рейку упрощают установку в ограниченных пространствах.
MGate 5119-T находит применение в различных областях, включая:
- Энергетика: модернизация подстанций и интеграция старого оборудования в системы управления на основе IEC 61850.
- Промышленность: сбор и передача данных с различных устройств в единую систему мониторинга и управления.
- Транспорт: интеграция систем управления на транспорте с различными протоколами связи.
Преимущества MGate 5119-T включают:
- Гибкость интеграции: поддержка множества промышленных протоколов позволяет подключать разнообразное оборудование.
- Надежность: гальваническая развязка и защита от электромагнитных помех обеспечивают стабильную работу в сложных условиях.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и соответствие стандартам безопасности и электромагнитной совместимости гарантируют долговечность устройства.
MGate 5119-T совместим с различными устройствами, использующими поддерживаемые протоколы, и может быть интегрирован в существующие системы управления без необходимости полной замены оборудования. Это делает его эффективным решением для предприятий, стремящихся к модернизации и повышению эффективности своих систем управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Максимальное количество соединений | 16 |
| Внутренняя база данных DNP3 | Binary inputs Analog inputs Counters Frozen counters Binary outputs Analog outputs |
| Вес нетто, кг | 0.51 |
| Габаритные размеры, мм | 36 x 120 x 150 |
| Среднее время наработки на отказ (MTBF), часов | 1180203 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5119-series |
| Потребление тока | 455 мА при 12 В пост. |
| Сетевые протоколы | Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3, TCP Master |
| Максимальное количество соединений МЭК104 | 32 |
| Максимальное количество соединений Modbus | 32 |
| Количество портов RS-232/422/485 | 1 |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| MIB-базы | RFC1213, RFC1317 |
| Аутентификация | Локальная база данных |
| Протоколы защиты | SNMPv3, SNMPv2c Trap, HTTPS (TLS 1.3) |
| Шифрование | HTTPS, AES-128, AES-256, SHA-256 |
| Промышленные протоколы | Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3, Serial Master |
| Протоколы управления | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client |
| Протоколы синхронизации времени | NTP Client |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Безопасность | EN 62368-1 UL 62368-1 IEC 62368-1 IEC 60950-1 UL 60950-1 EN 60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 IEC 61850-3 Edition 2.0 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 61850-3 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Евровилка |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, auto MDI/MDIX |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Сопротивление терминального резистора | 120 Ом |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Интерфейс управления | Утилита Device Search Utility (DSU) HTTP HTTPS |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | МЭК101 МЭК104 Modbus RTU Modbus ASCII Modbus TCP DNP3 МЭК 61850 |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | microSD (до 32 Гб) |
