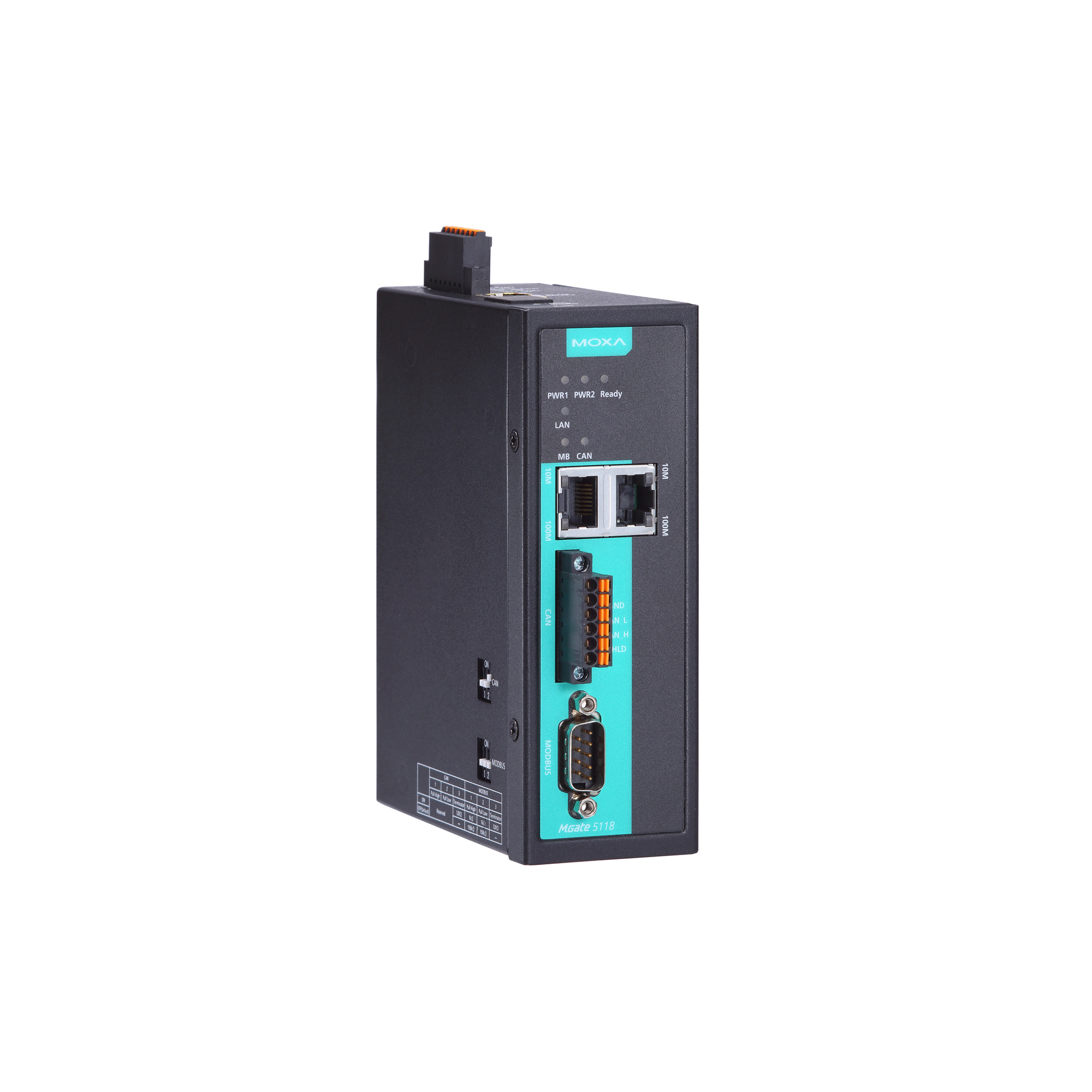

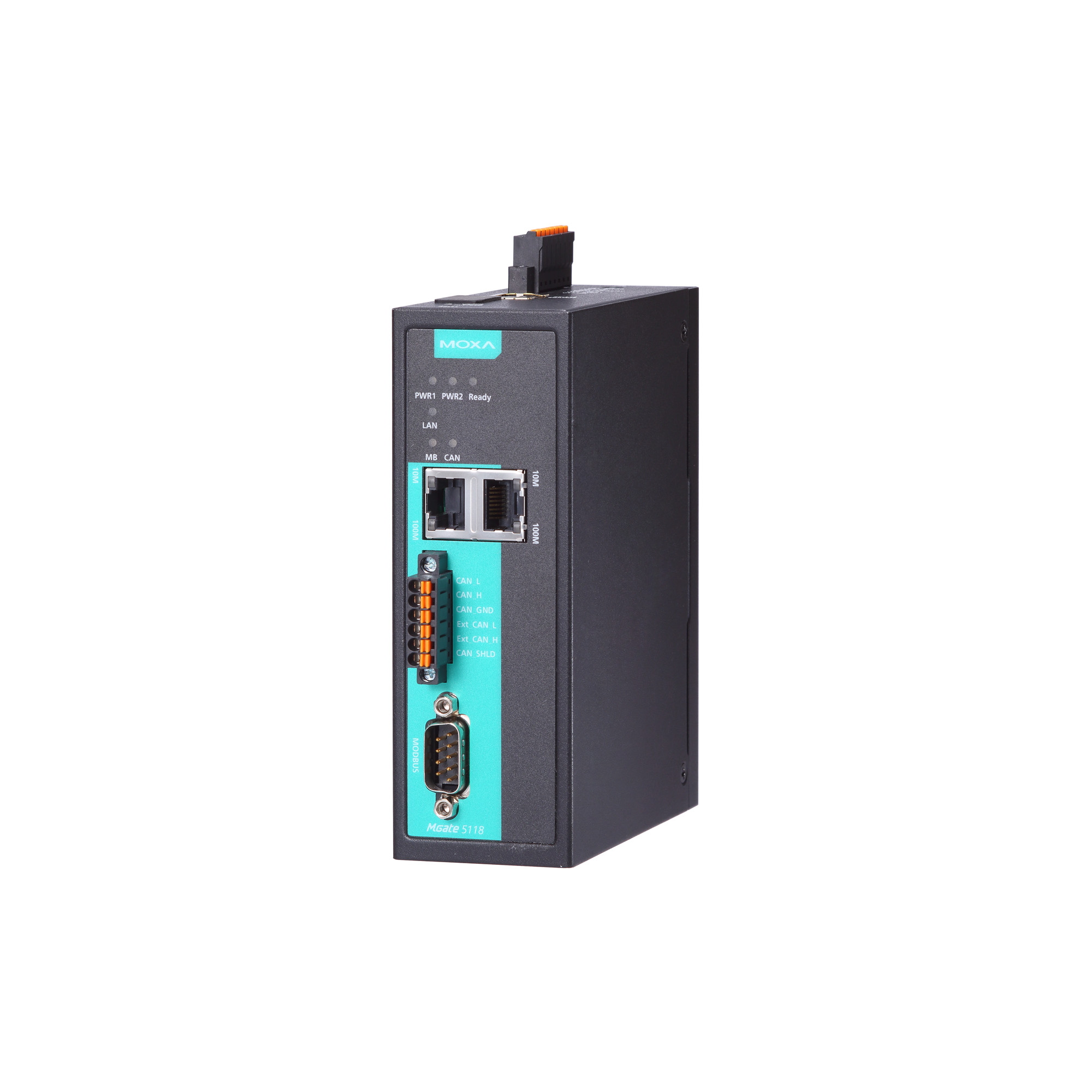

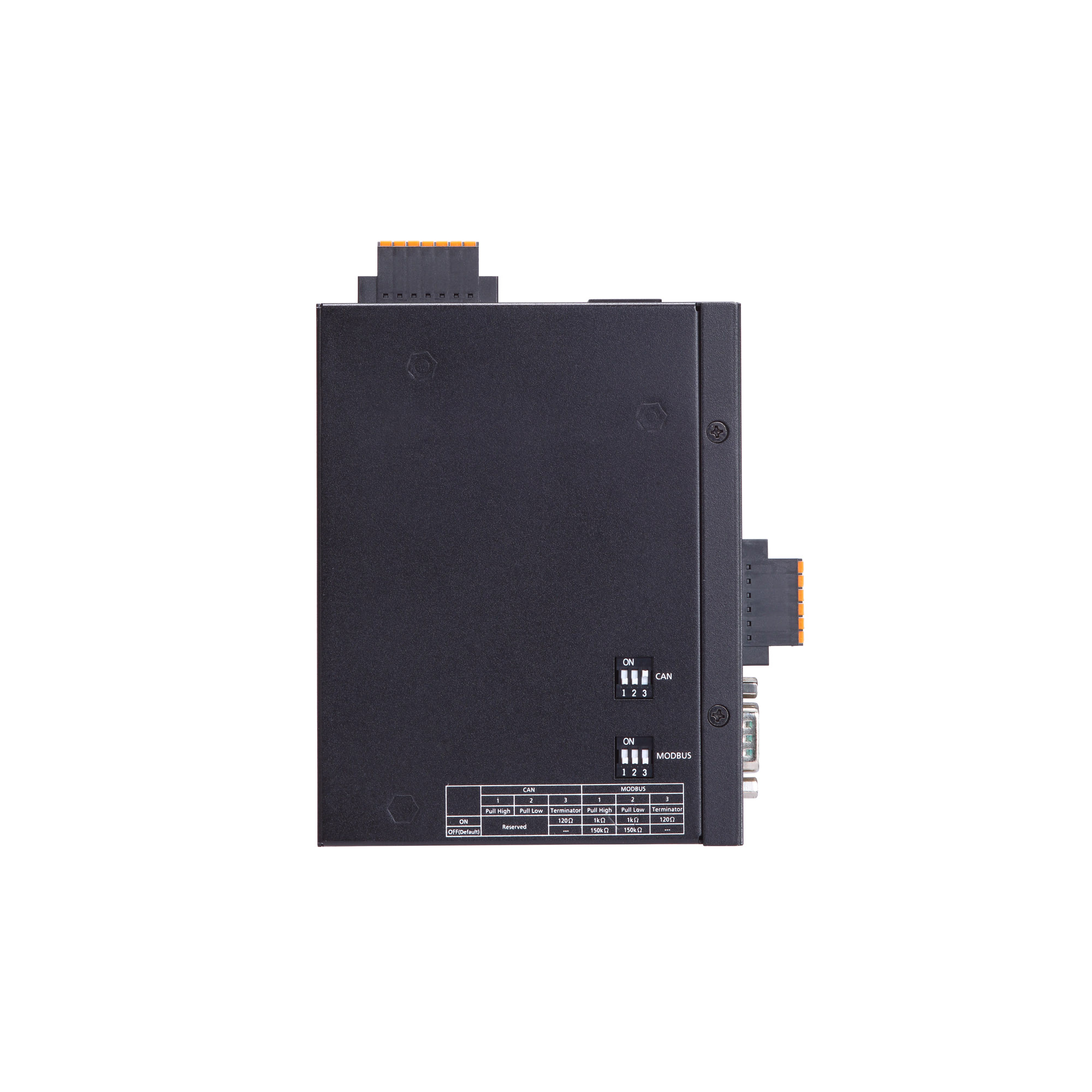

Преобразователь MGate 5118-T от компании MOXA Inc. предназначен для преобразования протокола J1939 в Modbus RTU/ASCII/TCP, PROFINET и EtherNet/IP, обеспечивая эффективную интеграцию устройств с различными промышленными интерфейсами. Это устройство идеально подходит для применения в транспортной и сельскохозяйственной отраслях, где используется протокол J1939 для обмена данными между электронными системами транспортных средств и сельскохозяйственной техникой.
Ключевые технические особенности MGate 5118-T включают:
- Интерфейсы: 1 порт CAN (6-контактная клемма) с поддержкой протокола SAE J1939, 1 порт Modbus (DB9 'папа') с возможностью работы в режимах RTU/ASCII Master/Slave, 2 порта Ethernet 10/100 Base T(X) (RJ45) для подключения к сети.
- Скорость передачи данных: CAN-порт поддерживает скорости от 250 до 500 Кбит/с, последовательный порт — от 50 до 921600 бит/с, Ethernet-порты — до 100 Мбит/с.
- Электропитание: Рабочее напряжение от 12 до 48 В постоянного тока, потребление тока 416 мА при 12 В.
- Температурный диапазон: Рабочая температура от -40 до +75°C, что позволяет использовать устройство в условиях экстремальных температур.
- Защита и сертификация: Корпус из металла с классом защиты IP30, соответствие стандартам безопасности UL 61010-2-201 и EN 60950-1, взрывобезопасность по стандартам Class 1 Division 2, ATEX и IECEx, электромагнитная совместимость (EMC) по стандартам EN 61000-6-2 и EN 61000-6-4.
- Дополнительные функции: Встроенный слот для карты microSD (до 32 ГБ) для резервного копирования конфигурации и журналов событий, поддержка мониторинга и диагностики трафика для упрощения устранения неисправностей.
MGate 5118-T обеспечивает надежную и безопасную интеграцию устройств с различными промышленными интерфейсами, что делает его идеальным решением для предприятий, стремящихся повысить эффективность и гибкость своих автоматизированных систем. Благодаря широкому диапазону рабочих температур и сертификациям для эксплуатации в опасных зонах, устройство подходит для использования в различных отраслях, включая транспорт, сельское хозяйство и другие сферы, где требуется надежная передача данных между устройствами с различными протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Вес нетто, кг | 0.59 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5118_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов CAN | 1 |
| Изоляция | 2 кВ |
| Количество портов Modbus | 1 |
| Среднее время наработки на отказ (MTBF), часов | 727873 |
| Потребление тока | 416 мА при 12 В |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP (Scanner/Adapter) |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | UL 61010-2-201 EN 60950-1 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 22 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle |
| Стоповые биты | 1, 2 |
| Бит данных | 8 |
| Защита от пыли и влаги | IP30 |
| Разъем порта CAN | 6-контактная клемма |
| Терминальный резистор | 120 Ом |
| Скорость передачи данных | 250 ~ 500 Кбит/с |
| Протоколы | SAE J1939 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | MXview Web-интерфейс MXconfig |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP PROFINET J1939 EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
