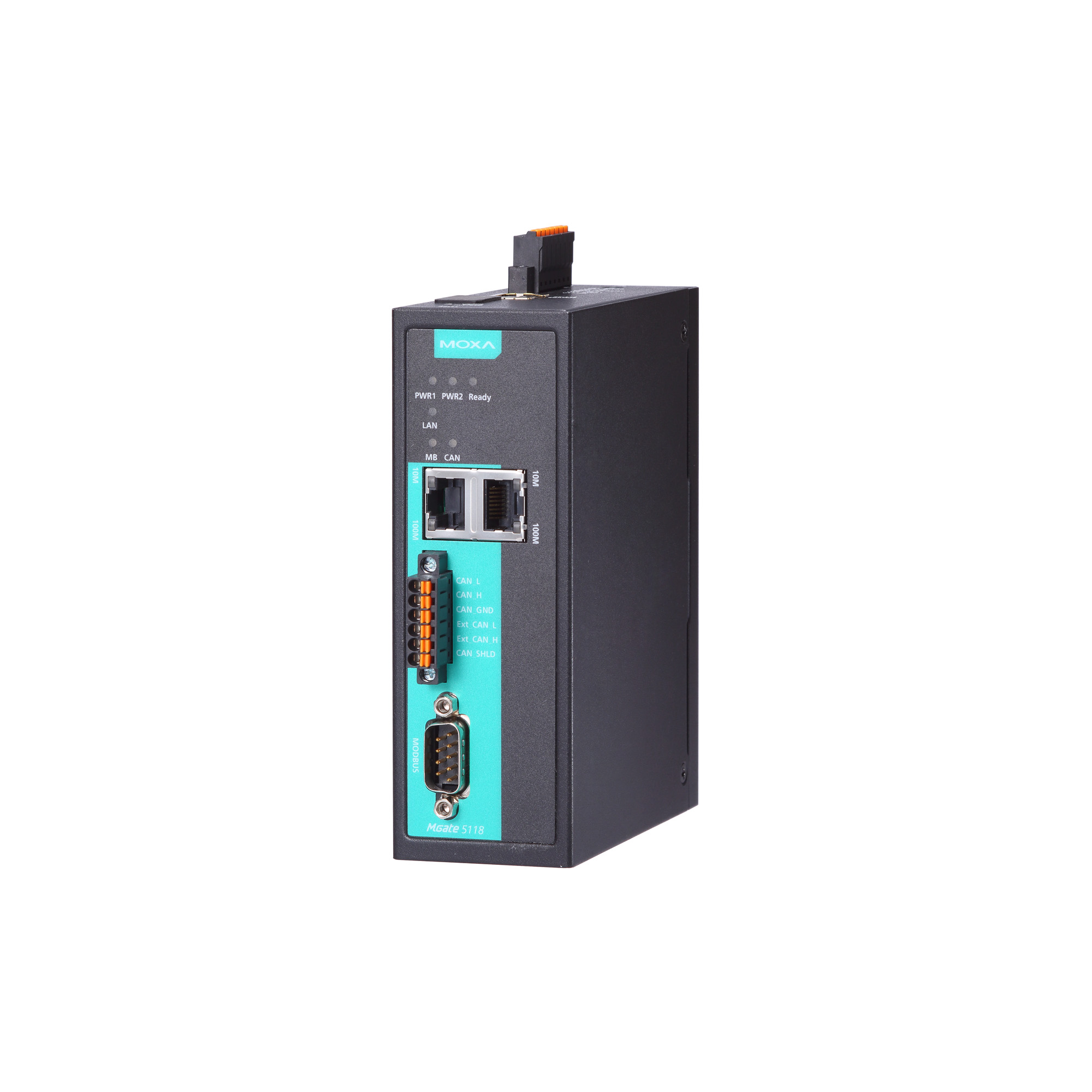

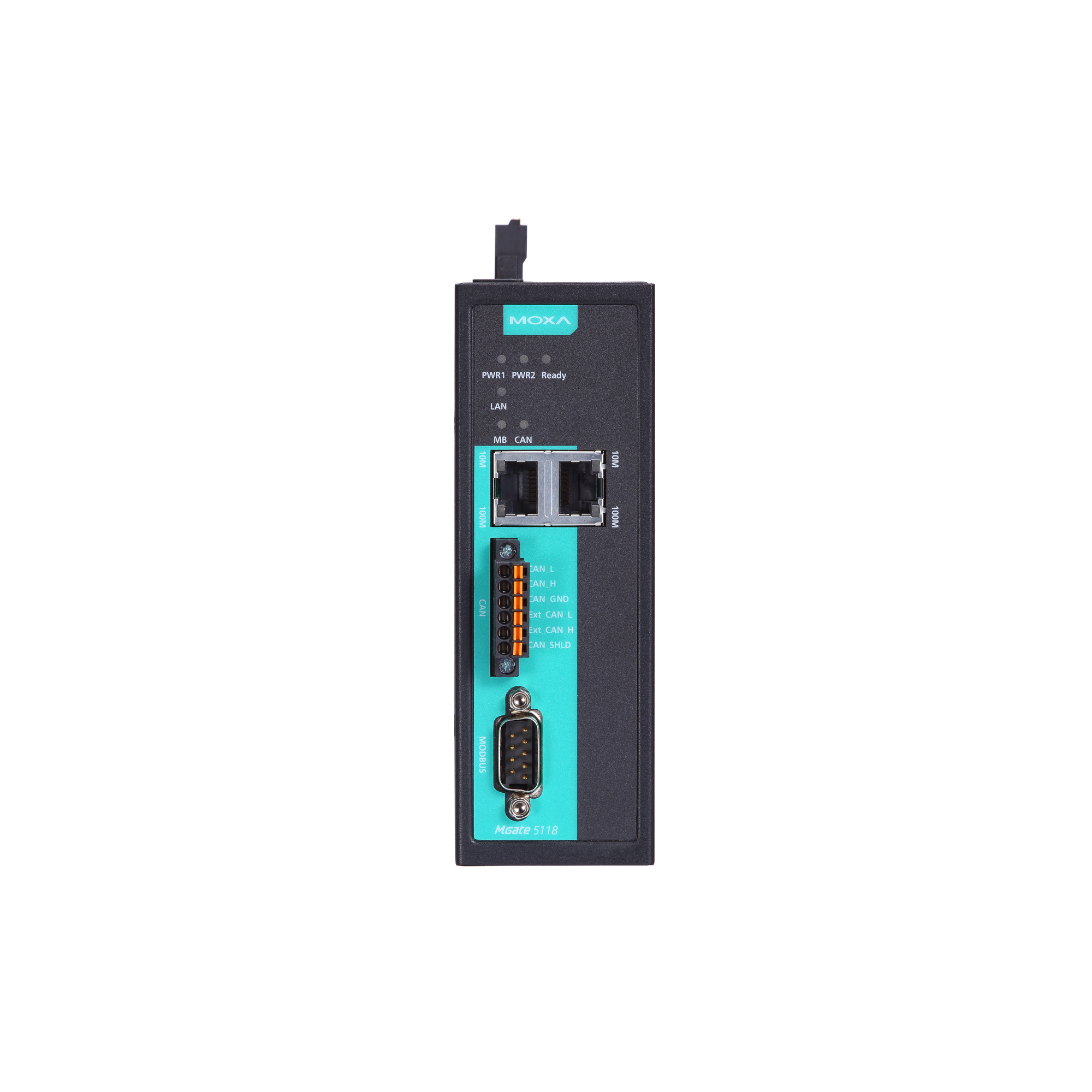

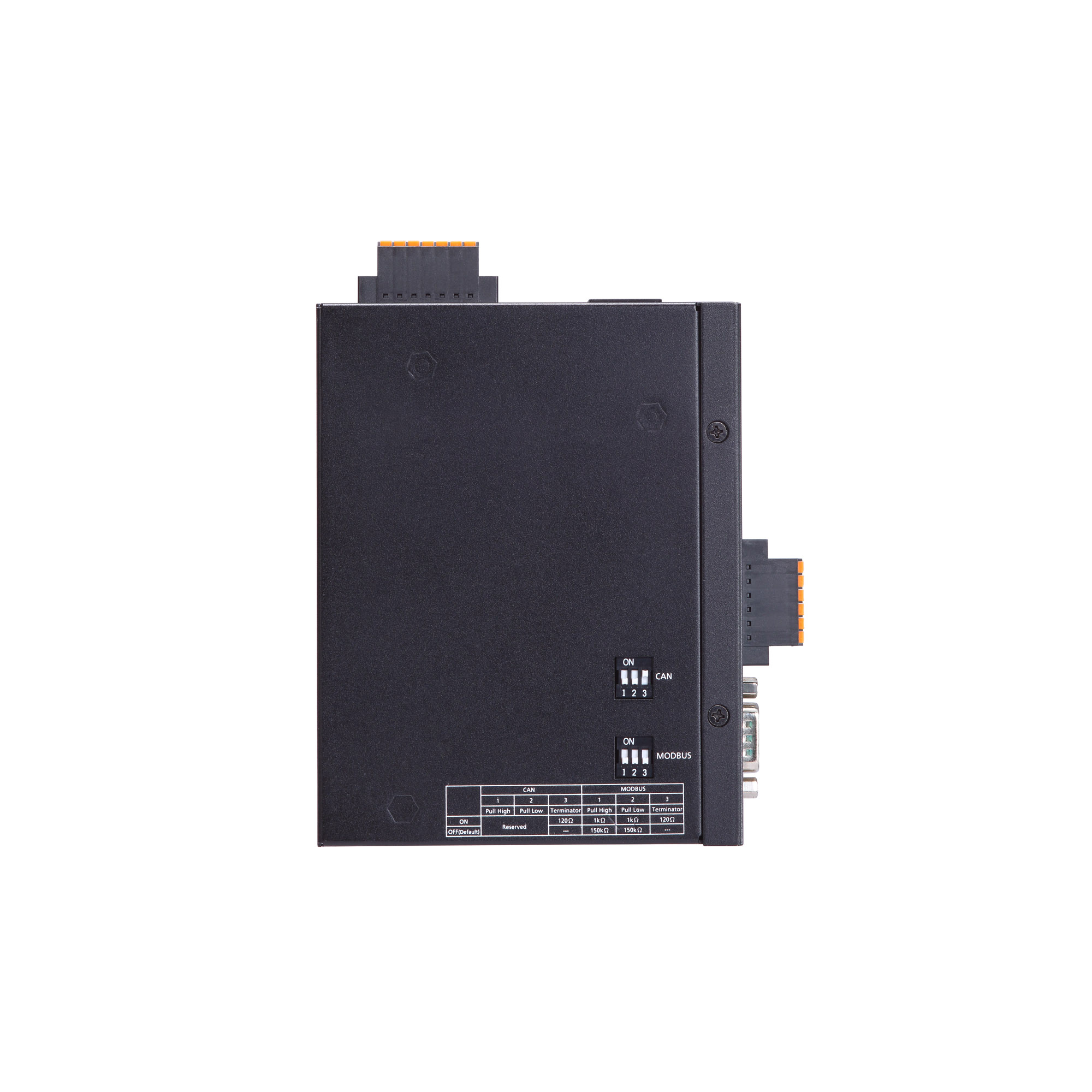

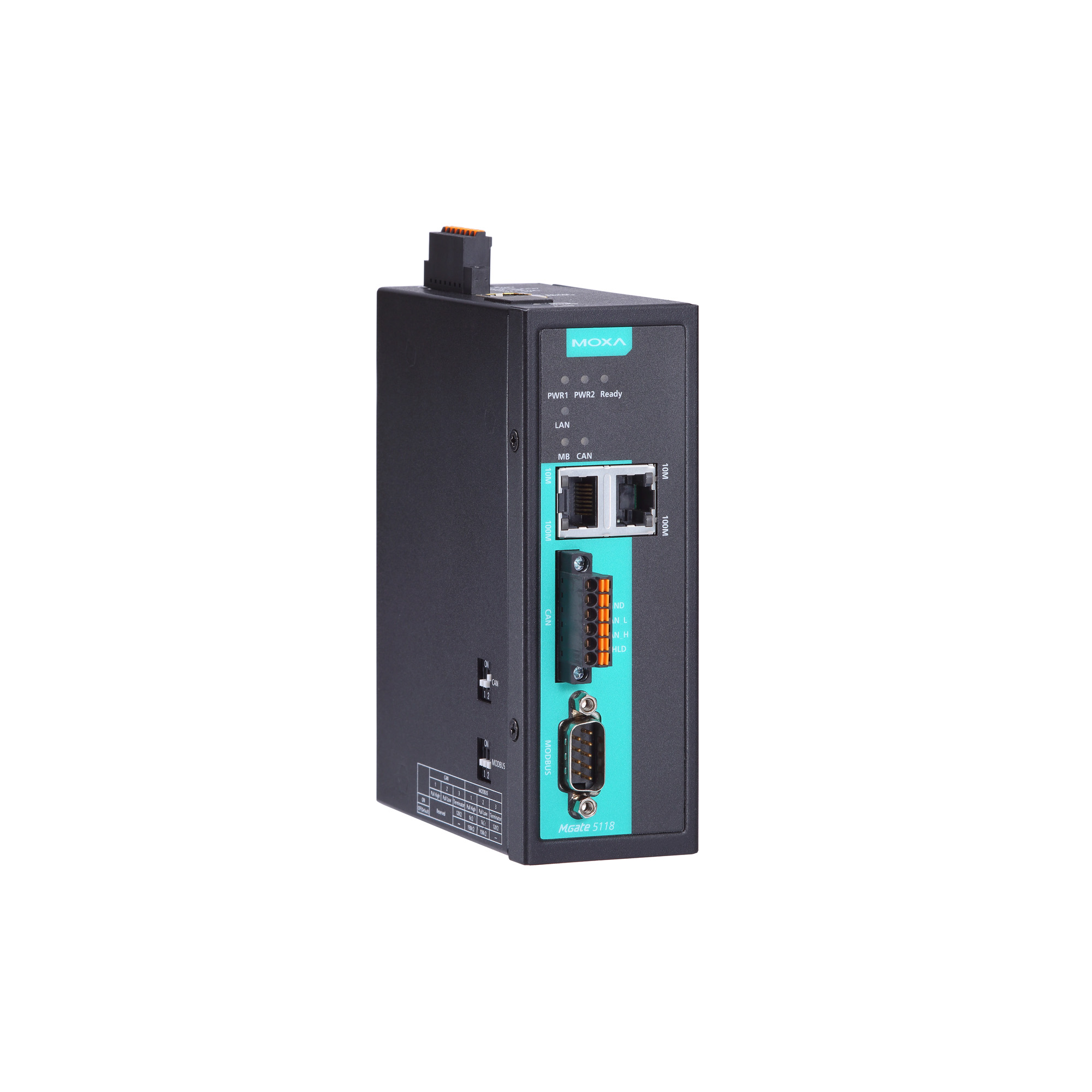

Преобразователь MGate 5118 от компании MOXA Inc. предназначен для интеграции устройств, использующих протокол J1939, с промышленными сетями, поддерживающими Modbus, PROFINET или EtherNet/IP. Это решение обеспечивает эффективный обмен данными между различными промышленными системами, повышая их совместимость и функциональность.
**Ключевые технические особенности:**
- Интерфейсы: 1 порт J1939, 1 порт Modbus, 2 порта Ethernet 10/100 Base T(X) (RJ45).
- Сетевые протоколы: Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP (Scanner/Adapter).
- Скорость передачи данных: от 50 до 921600 бит/с.
- Гальваническая изоляция: 2 кВ для последовательных портов и 1,5 кВ для Ethernet-портов.
- Питание: 12–48 В постоянного тока, потребление тока 416 мА при 12 В.
- Рабочая температура: от 0 до 60°C, температура хранения от -40 до +85°C.
- Размеры и вес: 45,8 x 105 x 134 мм, вес 0,59 кг.
- Монтаж: на DIN-рейку.
- Сертификации: Class 1 Division 2, ATEX, IECEx, UL 61010-2-201, EN 60950-1, EN 61000-6-2, EN 61000-6-4, CISPR 22, FCC Part 15 Subpart B Class B, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6, IEC 60068-2-64.
**Области применения и целевая аудитория:**
MGate 5118 предназначен для предприятий, использующих системы управления, основанные на протоколе J1939, и желающих интегрировать их с промышленными сетями, поддерживающими Modbus, PROFINET или EtherNet/IP. Это особенно актуально для отраслей, таких как машиностроение, энергетика, транспорт и другие, где требуется надежный обмен данными между различными системами и устройствами.
**Преимущества и совместимость:**
- Универсальность: поддержка нескольких промышленных протоколов обеспечивает гибкость в интеграции различных устройств и систем.
- Надежность: высокая степень защиты и сертификации гарантируют стабильную работу в сложных промышленных условиях.
- Простота монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в существующие системы.
- Долговечность: среднее время наработки на отказ (MTBF) составляет 727 873 часа, что свидетельствует о высокой надежности устройства.
Преобразователь MGate 5118 от MOXA Inc. является эффективным решением для предприятий, стремящихся обеспечить надежный и бесперебойный обмен данными между различными промышленными системами, повышая их совместимость и функциональность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Вес нетто, кг | 0.59 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5118_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов CAN | 1 |
| Изоляция | 2 кВ |
| Количество портов Modbus | 1 |
| Среднее время наработки на отказ (MTBF), часов | 727873 |
| Потребление тока | 416 мА при 12 В |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP (Scanner/Adapter) |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | UL 61010-2-201 EN 60950-1 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 22 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle |
| Стоповые биты | 1, 2 |
| Бит данных | 8 |
| Защита от пыли и влаги | IP30 |
| Разъем порта CAN | 6-контактная клемма |
| Терминальный резистор | 120 Ом |
| Скорость передачи данных | 250 ~ 500 Кбит/с |
| Протоколы | SAE J1939 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | MXview Web-интерфейс MXconfig |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP PROFINET J1939 EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
