Артикул:
MGate 5114-T
Характеристики
Полное наименование:
—
Преобразователь MGate 5114-T 1-port Modbus/IEC101 to IEC104 gateway, t: -40/75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

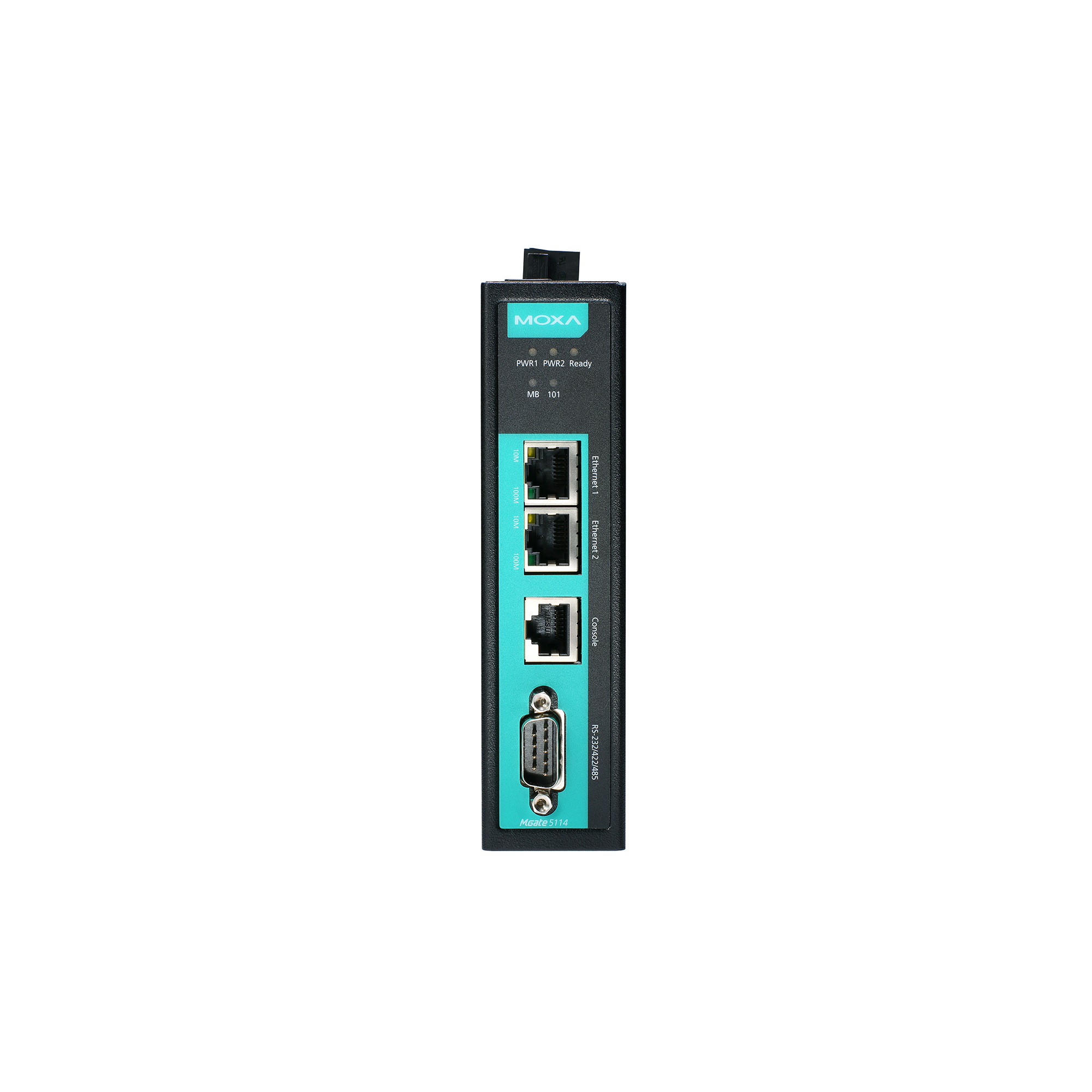

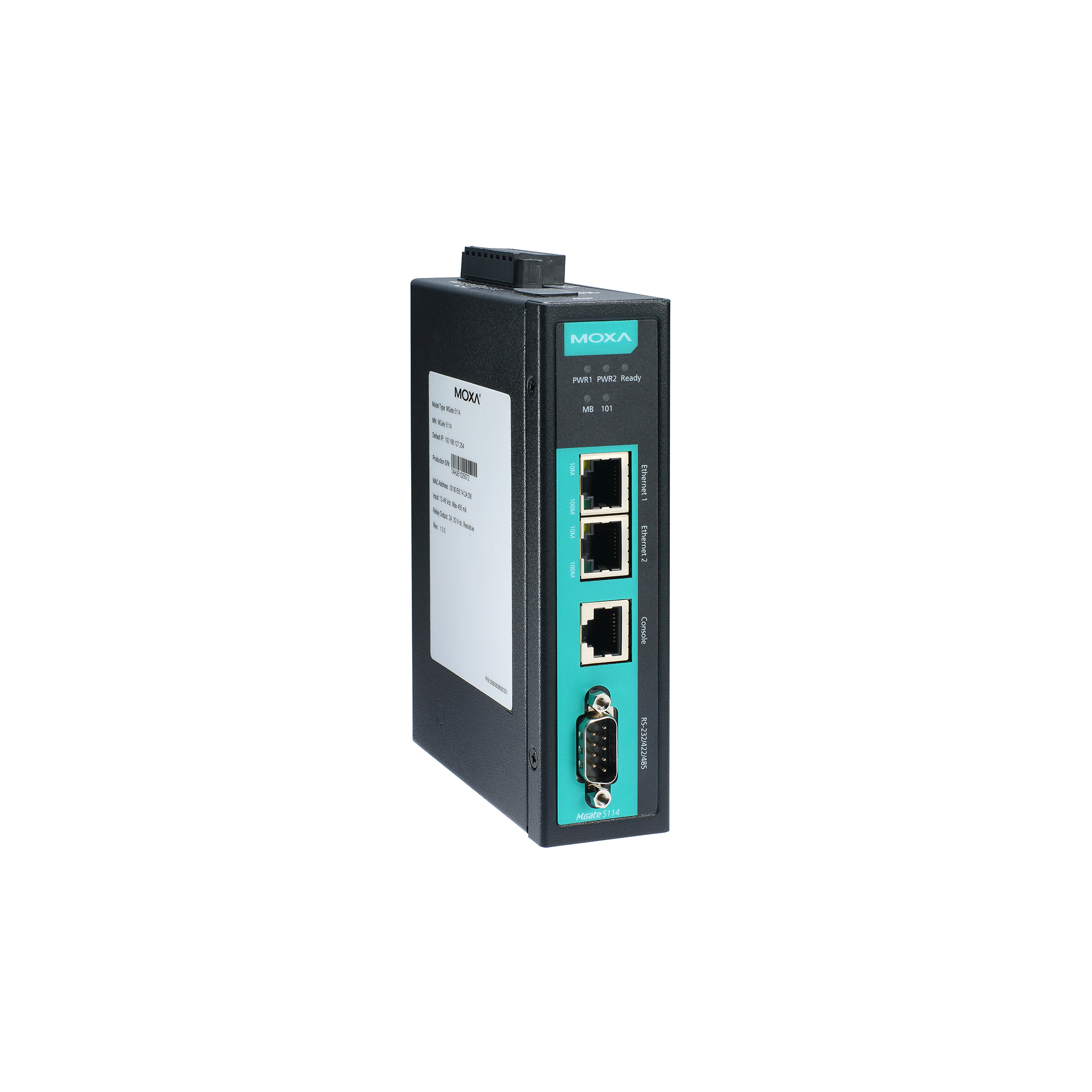

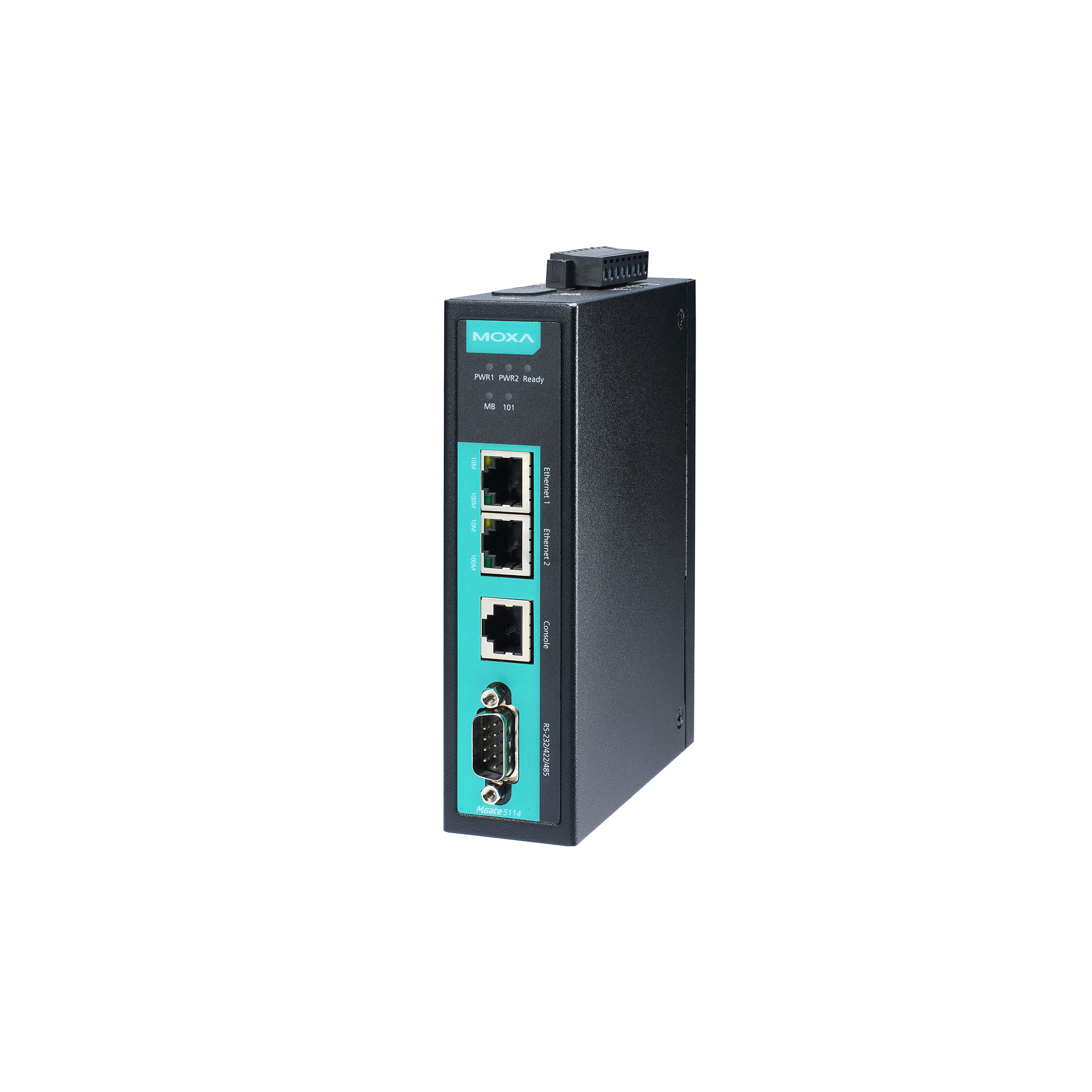

Преобразователь MGate 5114-T от компании MOXA Inc. представляет собой 1-портовый шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII/TCP в IEC 60870-5-101 и IEC 60870-5-104. Это устройство обеспечивает эффективную интеграцию различных промышленных систем, использующих различные коммуникационные протоколы, в единую сеть управления и мониторинга.
**Ключевые технические особенности:**
- Поддержка протоколов: Modbus RTU/ASCII/TCP (клиент/сервер), IEC 60870-5-101 (ведущий/ведомый), IEC 60870-5-104 (клиент/сервер).
- Сетевые порты: 2 порта Ethernet 10/100 Base-T(X) с магнитной изоляцией 1,5 кВ, обеспечивающие надежную передачу данных и защиту от электромагнитных помех.
- Порты ввода-вывода: 1 последовательный порт RS-232/422/485 с гальванической развязкой 2 кВ, поддерживающий различные режимы передачи данных.
- Цифровой вывод: 1 канал релейного вывода с нагрузочной способностью 2 А при 30 В постоянного тока, позволяющий интегрировать устройство в системы сигнализации и управления.
- Питание: Два входа постоянного напряжения (12–48 В) для обеспечения резервирования питания и повышения надежности системы.
- Температурный диапазон: Рабочая температура от –40 до +75 °C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Размеры и вес: Компактные габариты 36 x 105 x 140 мм и вес 0,51 кг облегчают монтаж и интеграцию в ограниченные пространства.
**Области применения и целевая аудитория:**
MGate 5114-T предназначен для предприятий, требующих интеграции оборудования, использующего различные протоколы связи. Это может включать системы автоматизации зданий, энергетические компании, водоснабжение и водоотведение, а также другие отрасли, где необходимо объединение устройств с различными коммуникационными протоколами в единую сеть управления.
**Преимущества и совместимость:**
- Универсальность: Поддержка широкого спектра протоколов обеспечивает гибкость при интеграции различных устройств.
- Надежность: Гальваническая развязка и магнитная изоляция повышают устойчивость к электромагнитным помехам и обеспечивают защиту оборудования.
- Простота настройки: Веб-интерфейс с мастером настройки и встроенный мониторинг трафика упрощают процесс конфигурации и диагностики.
- Резервирование питания: Два входа питания повышают надежность системы в случае отказа одного из источников.
- Широкий температурный диапазон: Возможность эксплуатации при температурах от –40 до +75 °C расширяет области применения устройства.
MGate 5114-T обеспечивает эффективную и надежную интеграцию различных промышленных систем, способствуя повышению эффективности и надежности процессов управления и мониторинга на предприятиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.51 |
| Габаритные размеры, мм | 36 x 105 x 140 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5114.htm |
| Максимальное количество соединений МЭК104 | MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения |
| Максимальное количество соединений Modbus | MGate в роли Modbus TCP Client: 32 соединения; MGate в роли Modbus TCP Server: 32 соединения |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| Максимальное количество соединений | MGate в роли МЭК101 Master: 31 Slave-соединение; MGate в роли МЭК101 Slave: 1 Master-соединение |
| Потребление тока | 455 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1140815 |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 Server |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | МЭК101 МЭК104 Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
