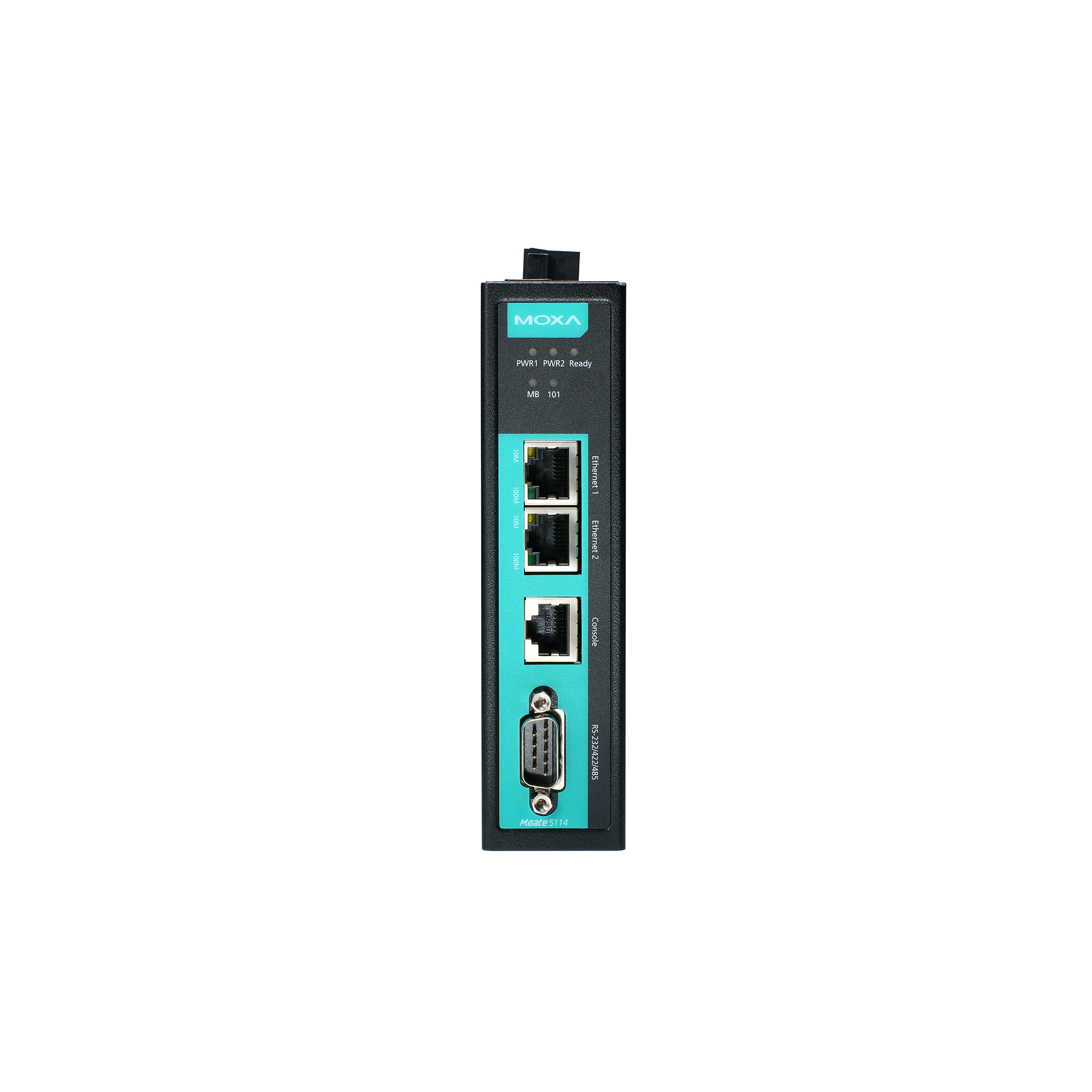

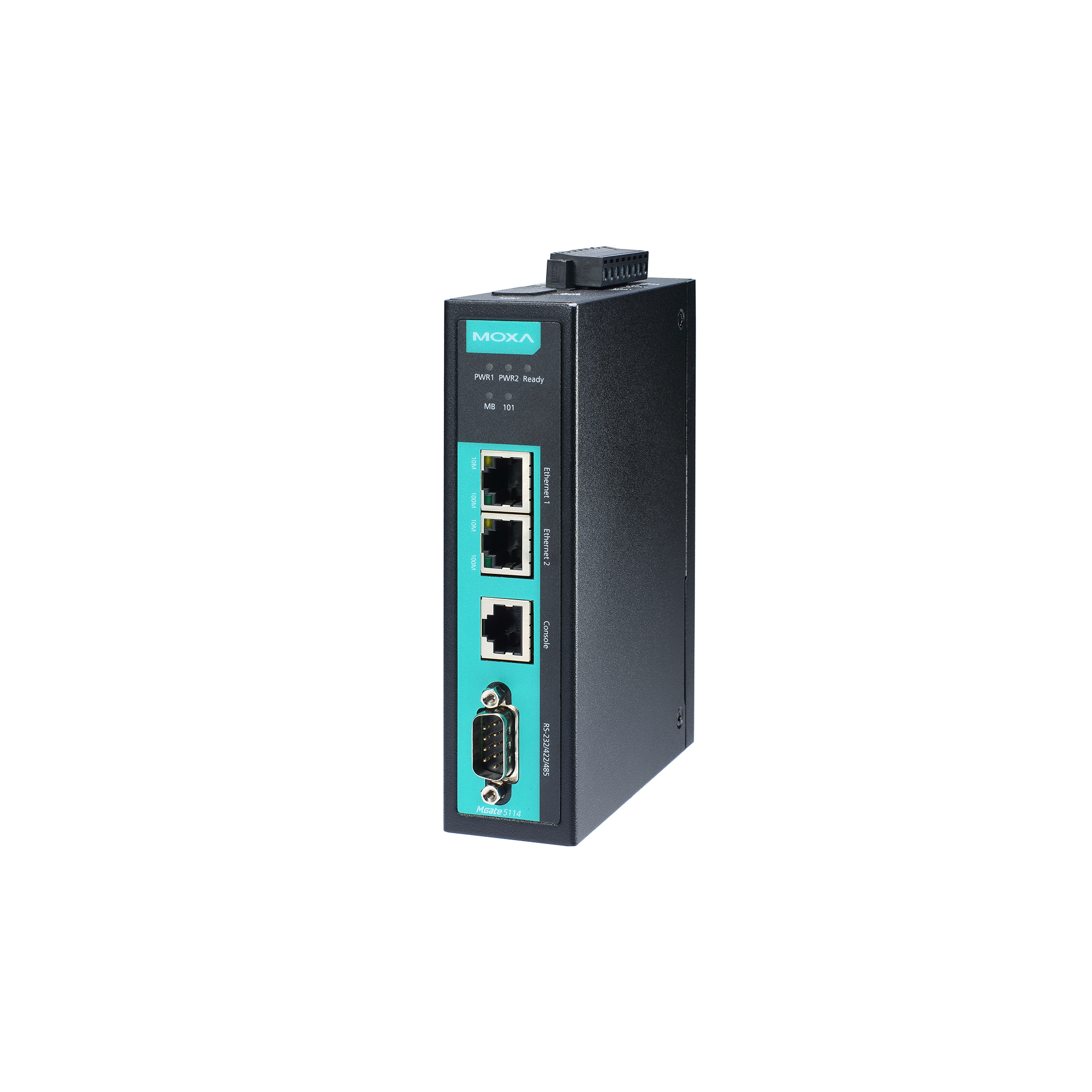

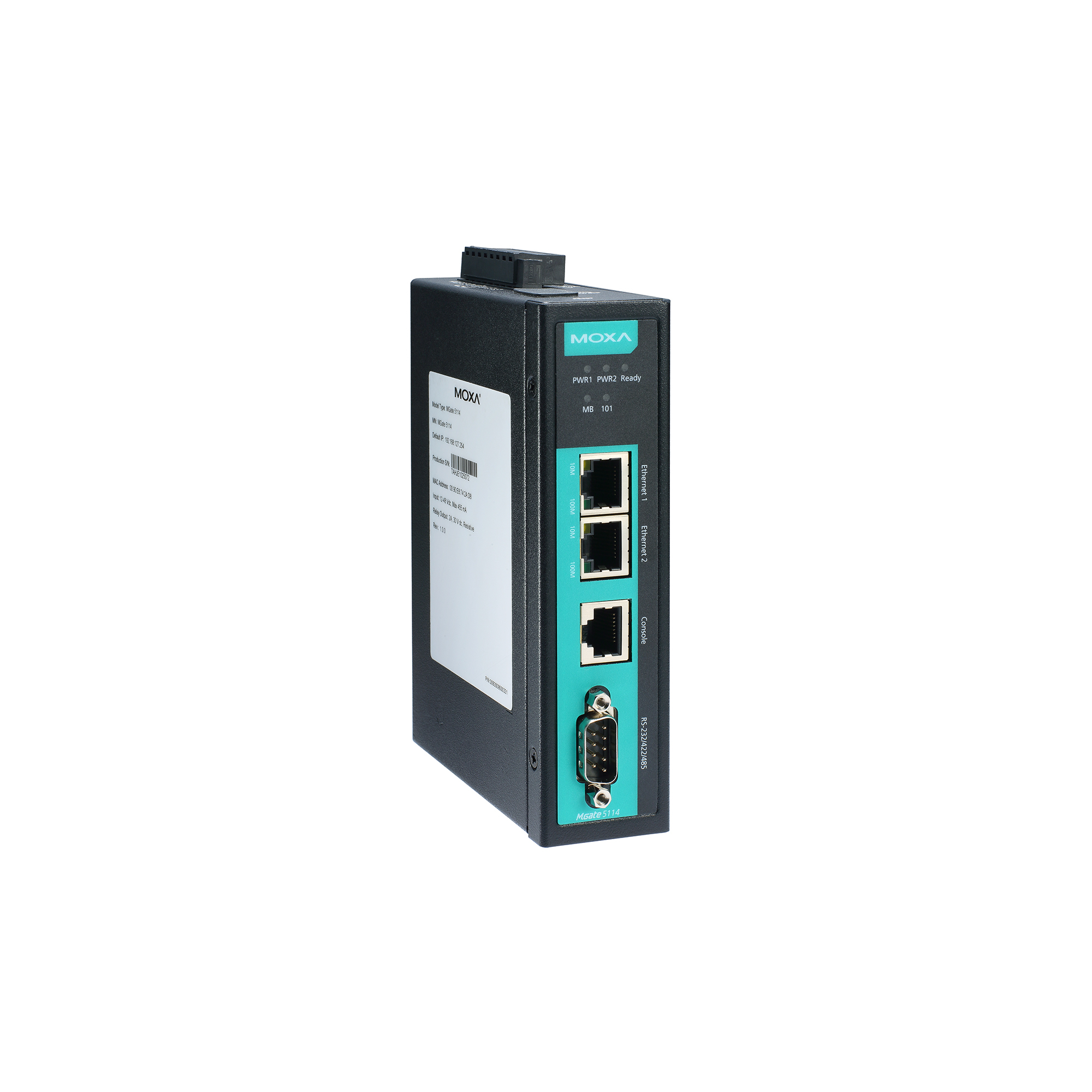

Преобразователь MGate 5114 от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII/TCP в IEC 60870-5-101 и IEC 60870-5-104, а также для обратного преобразования. Это устройство обеспечивает эффективную интеграцию различных промышленных систем, использующих различные протоколы связи.
Ключевые технические особенности MGate 5114 включают:
- Поддержка протоколов: Modbus RTU/ASCII/TCP (клиент/сервер), IEC 60870-5-101 (ведущий/ведомый) и IEC 60870-5-104 (клиент/сервер).
- Количество соединений: до 32 соединений для каждого протокола в соответствующем режиме работы.
- Функции Modbus: поддержка функций 1, 2, 3, 4, 5, 6, 15, 16 и 23.
- Скорость передачи данных: от 50 до 921,6 кбит/с.
- Питание: входное напряжение от 12 до 48 В постоянного тока, потребление тока 455 мА при 12 В.
- Физические характеристики: металлический корпус с размерами 36 x 105 x 140 мм и весом 507 г.
- Температурный диапазон: рабочая температура от 0 до 60°C, температурный диапазон хранения от -40 до 85°C.
- Сетевые порты: два порта Ethernet 10/100 Base T(X) с магнитной изоляцией 1,5 кВ.
- Релейный выход: один релейный выход с номинальным током 2 А при 30 В постоянного тока.
- Монтаж: на DIN-рейку, с возможностью настенного монтажа (опционально).
MGate 5114 предназначен для применения в различных областях промышленности, где требуется интеграция устройств с различными протоколами связи. Это может включать системы автоматизации подстанций, диспетчерские центры, системы мониторинга и управления технологическими процессами. Устройство обеспечивает надежную и эффективную связь между устройствами, использующими различные протоколы, что способствует повышению эффективности и надежности работы промышленных систем.
Преимущества MGate 5114 включают:
- Универсальность: поддержка широкого спектра протоколов и режимов работы, что позволяет интегрировать различные устройства в единую систему.
- Надежность: высокая степень защиты от электромагнитных помех и устойчивость к внешним воздействиям, соответствующие международным стандартам.
- Простота настройки: интуитивно понятный веб-интерфейс для быстрой и удобной конфигурации устройства.
- Гибкость монтажа: возможность монтажа на DIN-рейку и настенного монтажа, что упрощает установку в различных условиях.
MGate 5114 совместим с различными промышленными устройствами и системами, использующими протоколы Modbus и IEC 60870-5, что делает его идеальным решением для интеграции и модернизации существующих промышленных систем. Благодаря своим техническим характеристикам и функциональности, MGate 5114 обеспечивает надежную и эффективную связь между различными устройствами, способствуя повышению эффективности и надежности работы промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.51 |
| Габаритные размеры, мм | 36 x 105 x 140 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5114.htm |
| Максимальное количество соединений МЭК104 | MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения |
| Максимальное количество соединений Modbus | MGate в роли Modbus TCP Client: 32 соединения; MGate в роли Modbus TCP Server: 32 соединения |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 128 |
| Максимальное количество соединений | MGate в роли МЭК101 Master: 31 Slave-соединение; MGate в роли МЭК101 Slave: 1 Master-соединение |
| Потребление тока | 455 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1140815 |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 Server |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | МЭК101 МЭК104 Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
