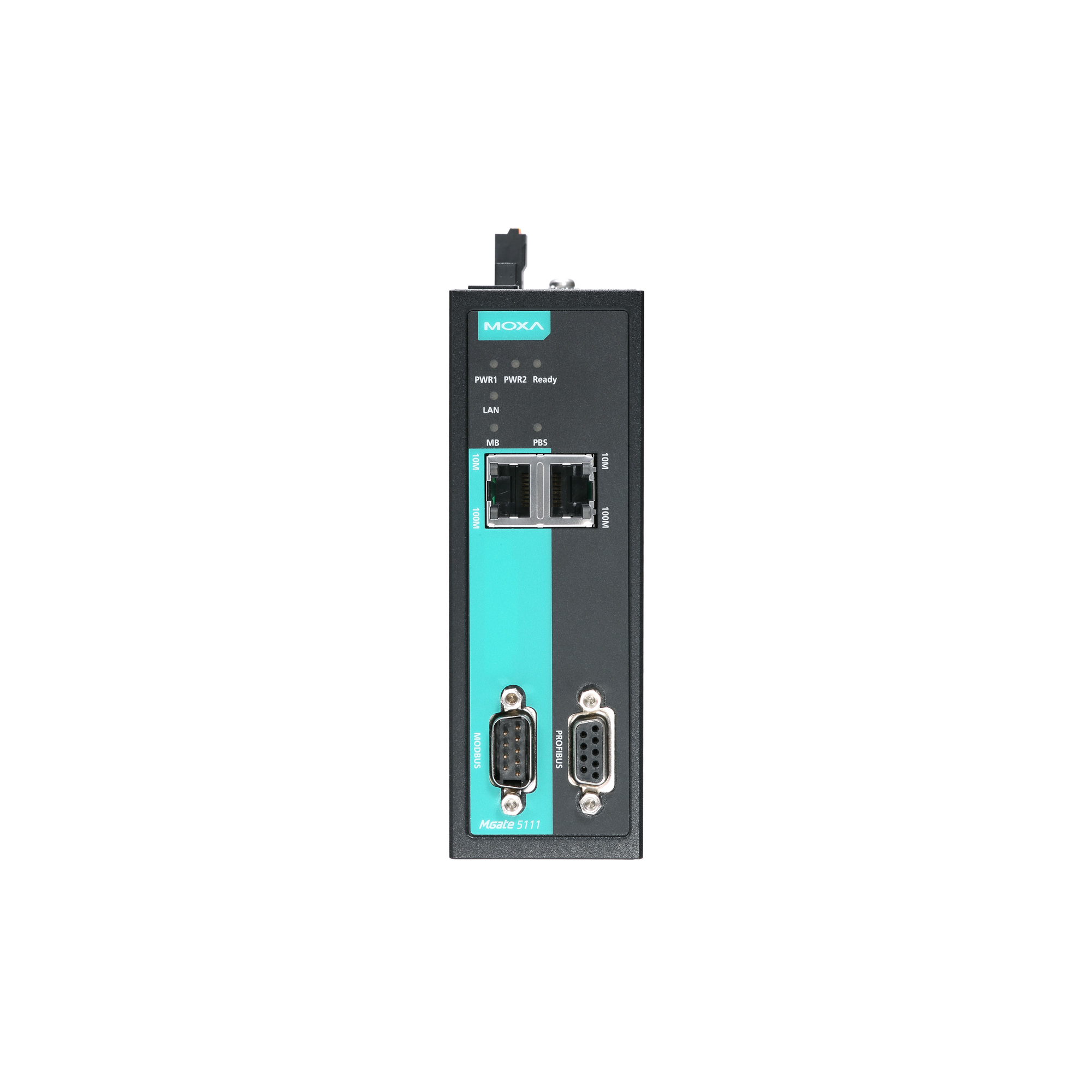

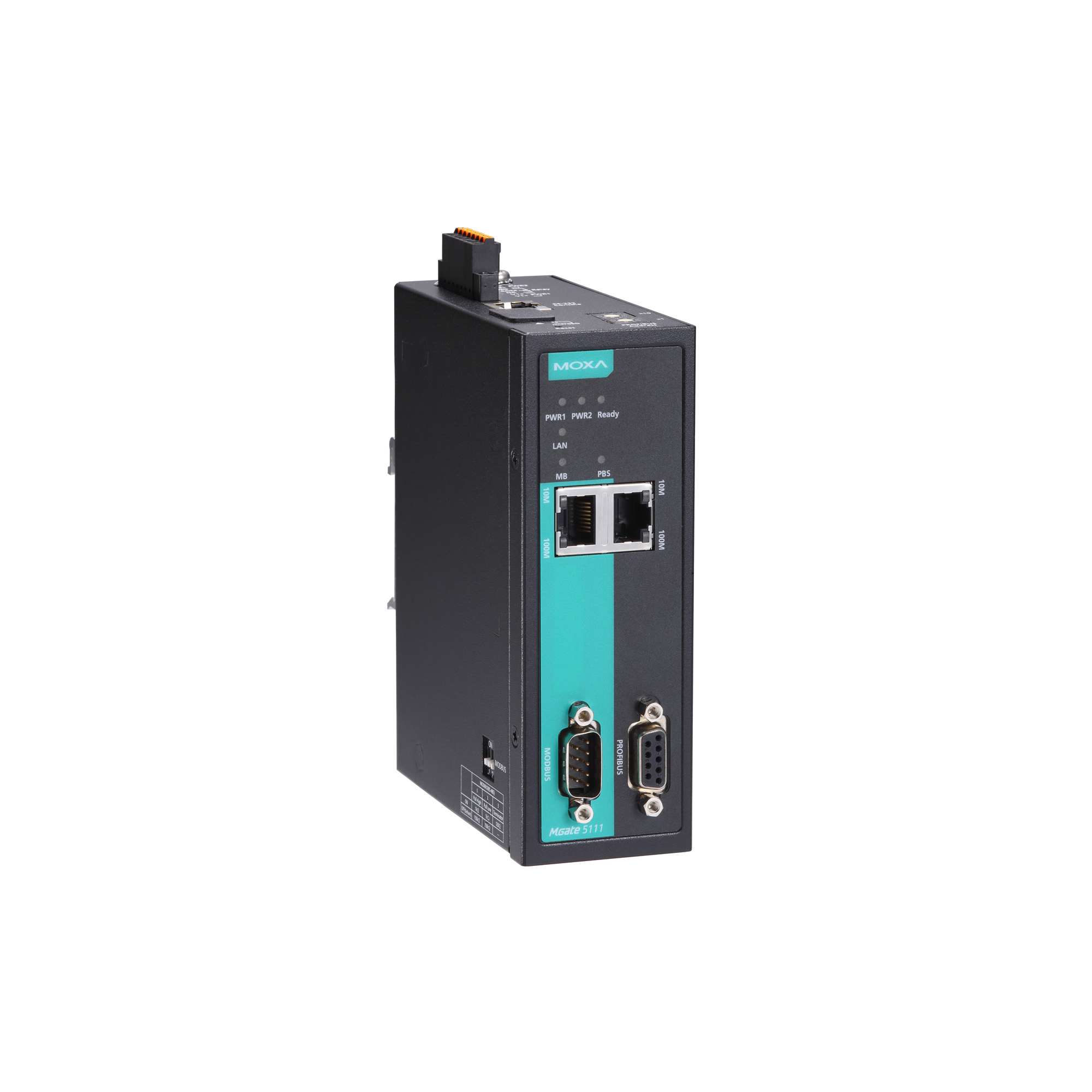

Преобразователь MGate 5111-T от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для преобразования протоколов Modbus, PROFINET и EtherNet/IP в PROFIBUS DP-V0 slave. Это устройство обеспечивает эффективную интеграцию различных промышленных сетей, позволяя устройствам, использующим различные протоколы, беспрепятственно обмениваться данными.
Ключевые технические особенности MGate 5111-T включают:
- Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, поддерживающие автоматическое определение MDI/MDI-X и магнитную изоляцию 1,5 кВ.
- Поддержка протоколов: Modbus TCP (клиент/сервер), PROFINET (IO-устройство), EtherNet/IP (адаптер), что обеспечивает гибкость при интеграции различных устройств.
- Порт последовательного интерфейса: один порт RS-232/422/485 с разъемом DB9, поддерживающий скорости передачи данных от 50 до 921 600 бит/с и автоматическое управление направлением передачи данных (ADDC®) для RS-485.
- Релейный выход: один канал с нагрузочной способностью 2 А при 30 В постоянного тока, что позволяет осуществлять сигнализацию или управление внешними устройствами.
- Питание: входное напряжение 12–48 В постоянного тока с потреблением тока 416 мА при 12 В, обеспечивая гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от -40 до +75 °C, что делает устройство пригодным для использования в различных климатических условиях.
- Защита и сертификация: степень защиты IP30, соответствие стандартам безопасности EN 60950-1 и UL 60950-1, а также взрывозащищенность по стандартам ATEX и IECEx, что позволяет использовать устройство в потенциально опасных зонах.
Области применения MGate 5111-T включают автоматизацию производственных процессов, энергетический сектор, нефтегазовую промышленность, системы водоочистки и другие отрасли, где требуется интеграция устройств с различными протоколами связи. Благодаря поддержке множества промышленных протоколов и надежной конструкции, этот шлюз обеспечивает стабильную и безопасную работу в сложных промышленных средах.
Преимущества MGate 5111-T заключаются в его способности обеспечивать бесшовную интеграцию устройств с различными протоколами, простоте настройки через веб-интерфейс и поддержке резервного питания. Совместимость с различными промышленными стандартами и сертификатами безопасности делает его надежным выбором для предприятий, стремящихся к эффективной и безопасной автоматизации своих процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 45.8 x 105 x 134 |
| Вес нетто, кг | 0.59 |
| Среднее время наработки на отказ (MTBF), часов | 718131 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5111_Series.htm |
| Сетевые протоколы | Modbus TCP (Client/Server), PROFINET (IO device), EtherNet/IP (Adapter) |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Максимальное количество команд | 128 |
| Максимальное количество соединений | MGate в роли Modbus TCP Master: 32 соединения; MGate в роли Modbus TCP slave: 16 соединений |
| Количество портов Profibus | 1 |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Потребление тока | 416 мА при 12 В |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave PROFIBUS DP-V0 Slave |
| Разъемы | DB9 'папа' DB9 'мама' |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Изоляция | 2 кВ |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP PROFIBUS PROFINET EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
