Артикул:
MGate 5109-T
Характеристики
Полное наименование:
—
Преобразователь MGate 5109-T 1-port Modbus-to-DNP3 gateway, t: -40/75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

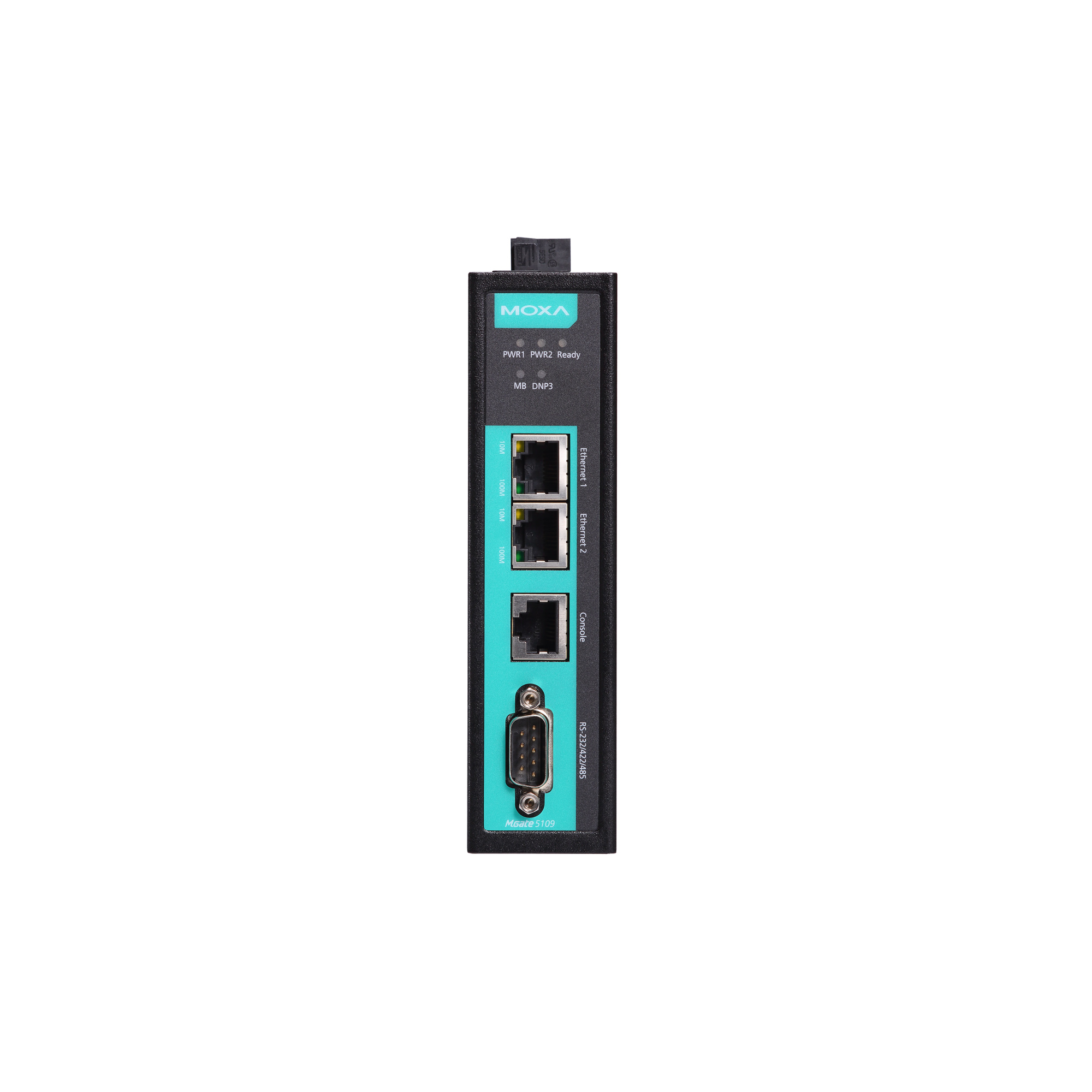

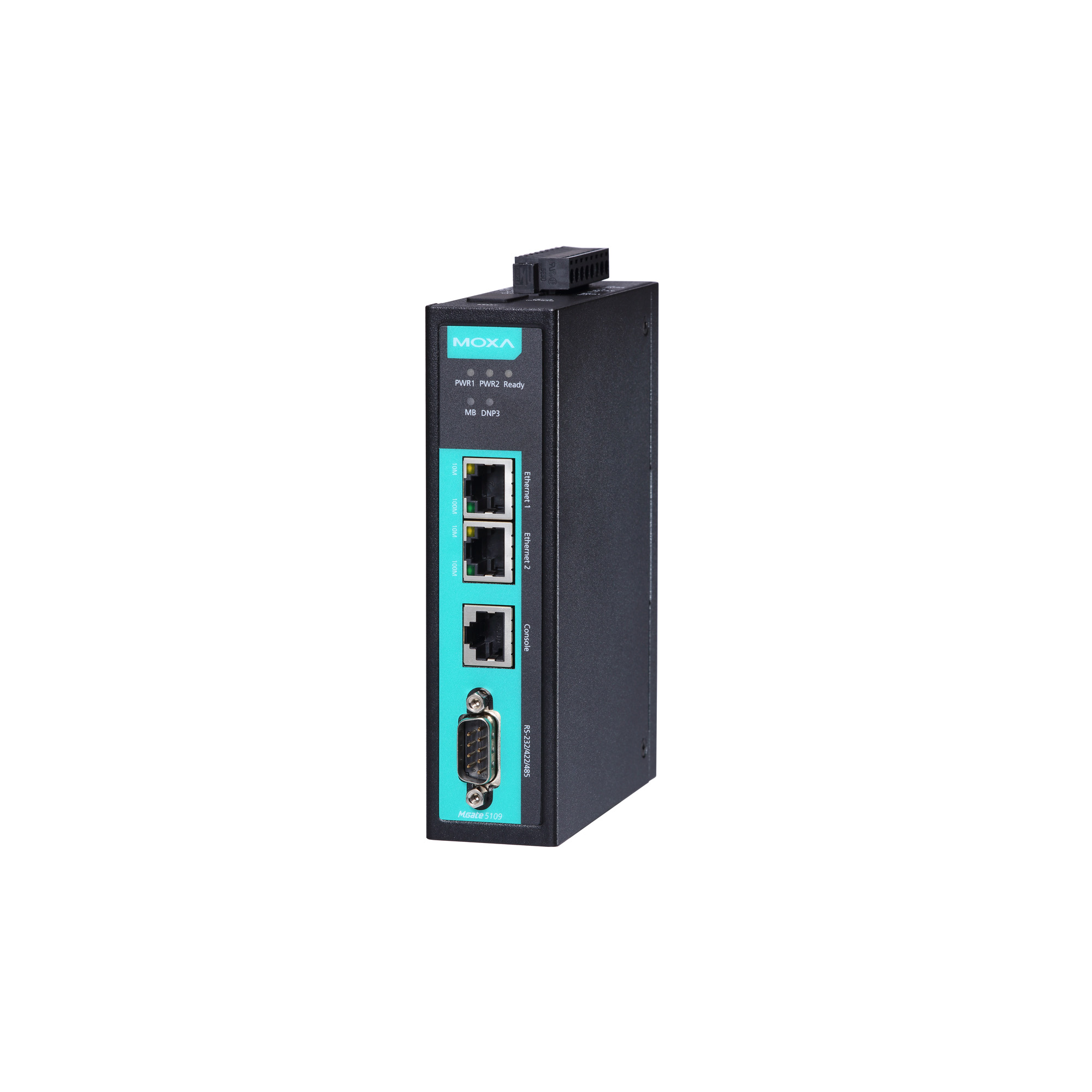

Преобразователь MGate 5109-T от компании MOXA Inc. представляет собой 1-портовый шлюз, обеспечивающий преобразование данных между протоколами Modbus и DNP3. Устройство предназначено для интеграции различных промышленных систем, использующих эти протоколы, и обеспечивает надежную и эффективную передачу данных в условиях широкого диапазона рабочих температур от -40 до +75°C.
**Ключевые технические особенности:**
- Поддержка протоколов: Modbus RTU/ASCII/TCP (Master/Slave) и DNP3 (Serial/TCP/UDP) (Master/Slave), что обеспечивает гибкость при интеграции различных устройств и систем.
- Сетевые порты: два порта Ethernet 10/100 Base T(X) с магнитной изоляцией 1,5 кВ, обеспечивающие надежную защиту от электромагнитных помех.
- Последовательный порт: один порт RS-232/422/485 с гальванической развязкой 2 кВ, поддерживающий скорости передачи данных от 50 до 921600 бит/с, что гарантирует стабильную связь на больших расстояниях.
- Встроенная база данных DNP3: поддержка до 8192 дискретных входов, 2048 аналоговых входов и 2048 счетчиков на устройство outstation, что позволяет эффективно обрабатывать большие объемы данных.
- Релейный выход: один канал с нагрузочной способностью 2 А при 30 В постоянного тока, обеспечивающий возможность управления внешними устройствами.
- Питание: два входа постоянного тока (12–48 В) с возможностью резервного питания, что повышает надежность системы в случае перебоев с электроснабжением.
- Монтаж: возможность установки на DIN-рейку, а также настольный или настенный монтаж (опционально), обеспечивая гибкость при размещении устройства в различных условиях.
- Сертификация: соответствие стандартам безопасности EN 60950-1 и UL 508, а также взрывобезопасности IECEx и ATEX, что подтверждает высокую степень защиты устройства.
- Электромагнитная совместимость: соответствие стандартам EN 55022/24 и FCC Part 15 Subpart B Class A, обеспечивающее минимизацию помех и надежную работу в промышленных условиях.
**Области применения и целевая аудитория:**
Преобразователь MGate 5109-T идеально подходит для предприятий, работающих в сферах энергетики, автоматизации зданий, водоснабжения и водоотведения, а также для систем мониторинга и управления. Он обеспечивает эффективную интеграцию устройств, использующих различные протоколы, и гарантирует надежную передачу данных в условиях экстремальных температур и электромагнитных помех.
**Преимущества и совместимость:**
- Гибкость интеграции: поддержка широкого спектра протоколов позволяет интегрировать устройства различных производителей без необходимости замены существующего оборудования.
- Надежность: высокая степень защиты от электромагнитных помех и возможность работы в экстремальных температурных диапазонах обеспечивают бесперебойную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные размеры и различные варианты монтажа позволяют легко установить устройство в ограниченных пространствах и адаптировать его под конкретные требования.
- Резервирование питания: наличие двух входов питания повышает надежность системы и минимизирует риски, связанные с перебоями в электроснабжении.
Преобразователь MGate 5109-T от MOXA Inc. является надежным и эффективным решением для интеграции промышленных систем, обеспечивая гибкость, надежность и удобство эксплуатации в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.51 |
| Среднее время наработки на отказ (MTBF), часов | 859422 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5109_Series.htm |
| Максимальное количество соединений | Режим Agent: MGate в роли DNP3 TCP/UDP master: 32 соединения outstation, MGate в роли DNP3 TCP/UDP outstation: 1 соединение master Режим Transparent: 16 соединений master или 32 соединений outstation MGate в роли Modbus TCP Master: 32 соединения slave; MGate в роли Modbus TCP slave: 16 соединений master |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 100 |
| Количество портов Modbus | 1 |
| Внутренняя база данных DNP3 | Для каждого устройства outstation: Дискретный ввод - 8192 контакта, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов, События дискретного ввода - 1024, События аналогового ввода - 1024, События счетчика - 1024 Когда MGate 5109 выступает в роли DNP3 outstation: Дискретный ввод - 8192 контактов, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контактов, Аналоговый вывод - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов |
| Потребление тока | 455 мА при 12 В |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55022/24 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII DNP3 |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
