Артикул:
MGate 5109
Характеристики
Полное наименование:
—

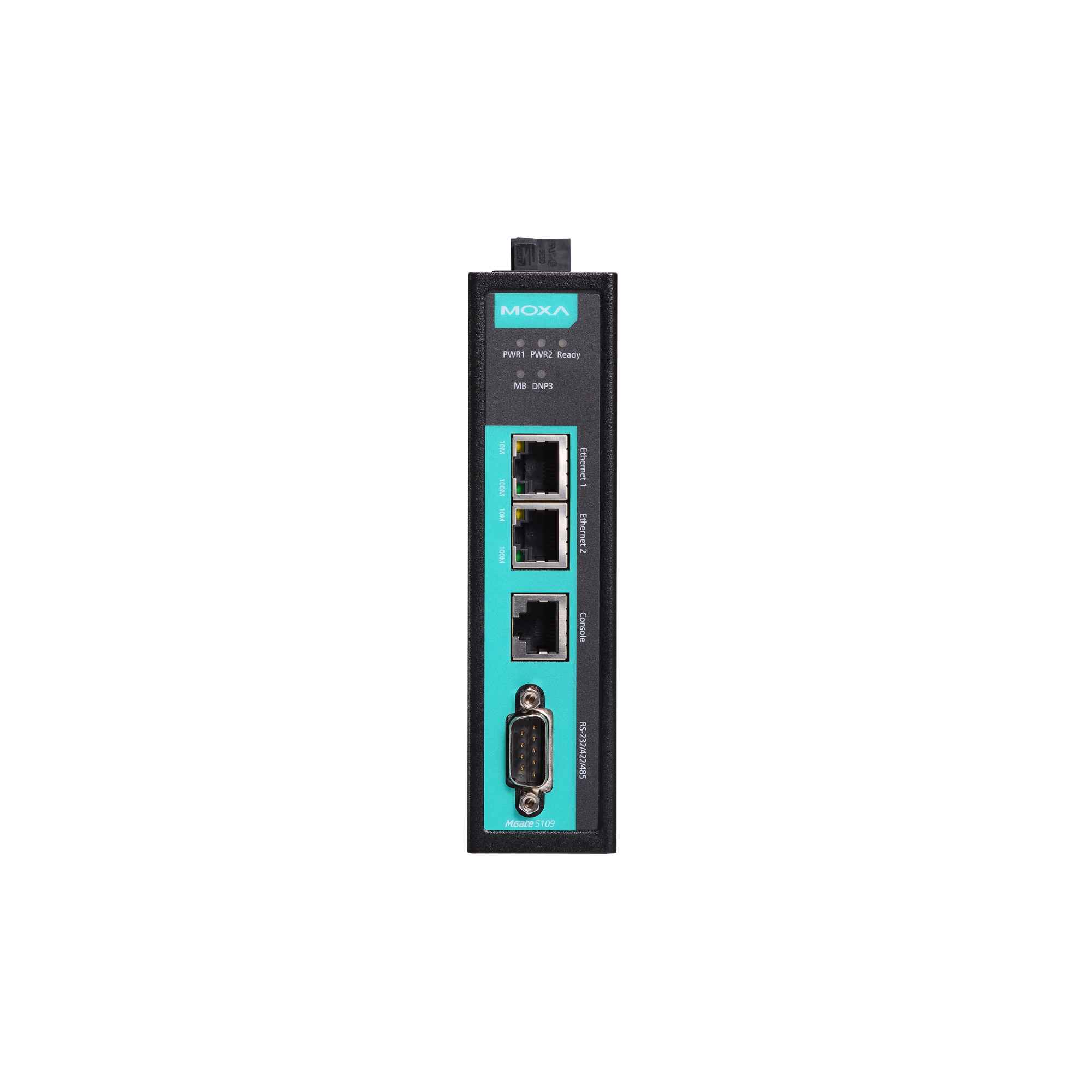

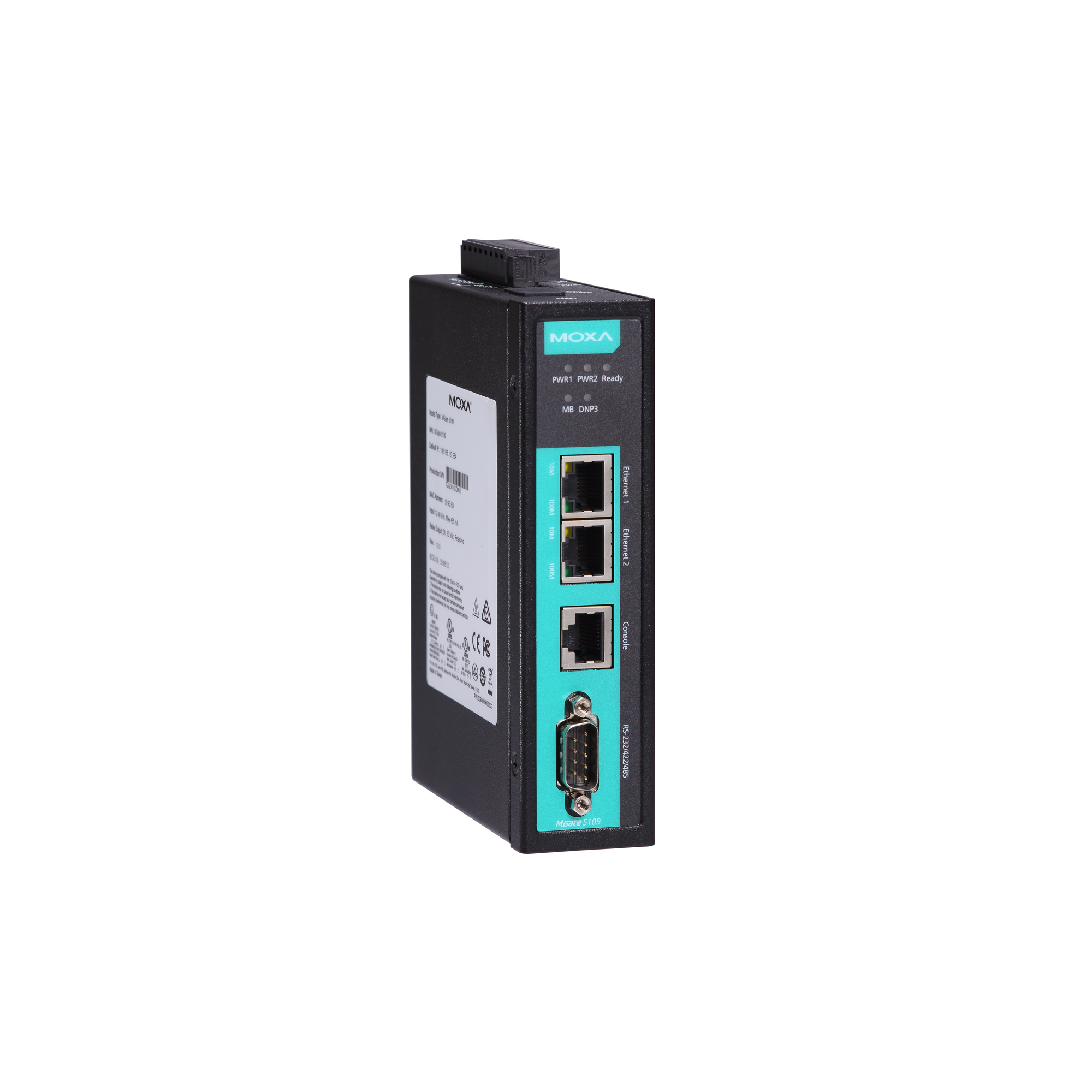

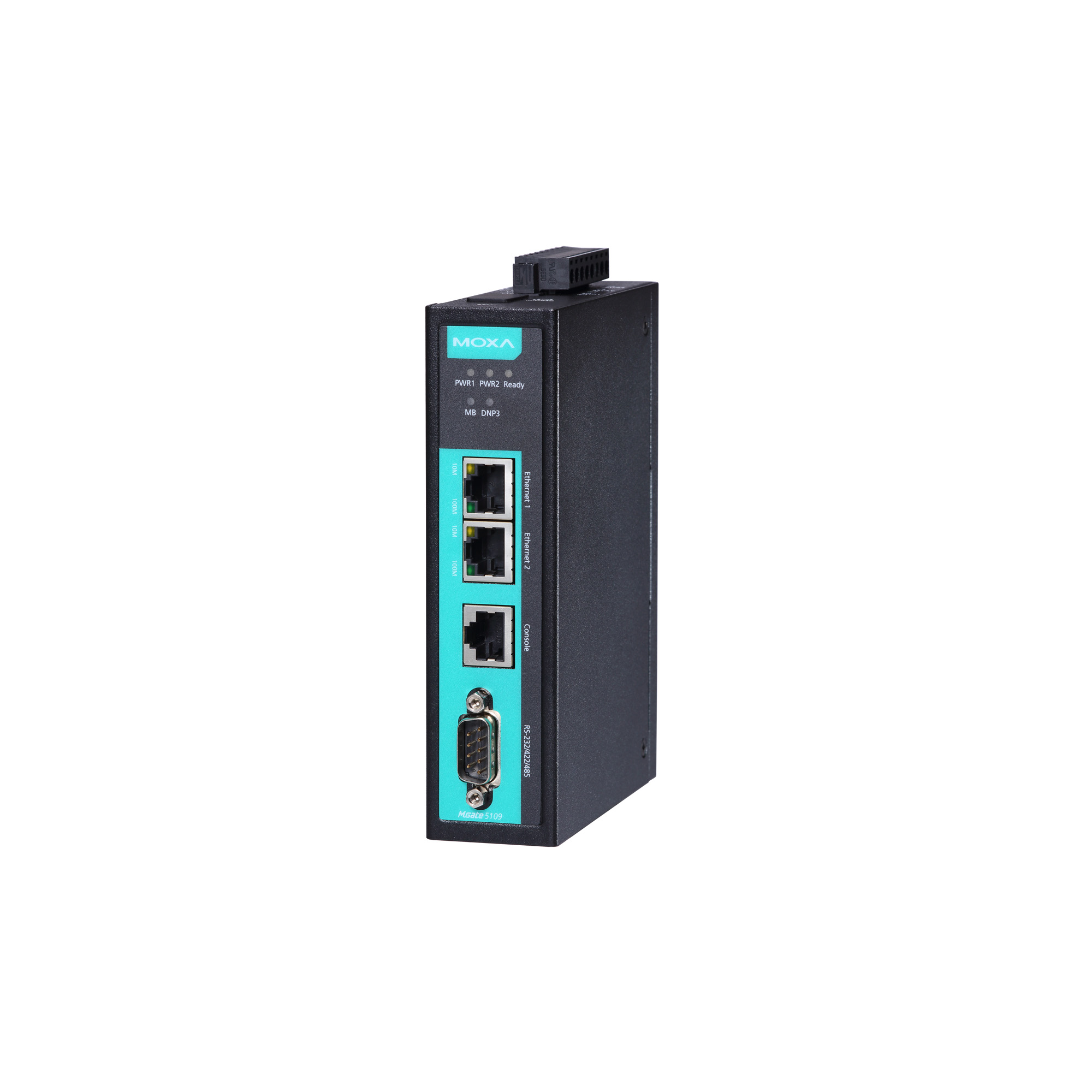

Преобразователь MGate 5109 1-port Modbus-to-DNP3 gateway, t: 0/60
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5109 от компании MOXA Inc. представляет собой 1-портовый шлюз, предназначенный для преобразования протоколов Modbus в DNP3 и наоборот. Он обеспечивает эффективную интеграцию устройств, использующих различные коммуникационные протоколы, что особенно важно в сложных промышленных системах автоматизации.
Ключевые технические особенности MGate 5109 включают:
- Поддержка протоколов: Modbus RTU/ASCII/TCP (Master/Slave) и DNP3 Serial/TCP/UDP (Master/Outstation).
- Сетевые порты: 2 порта Ethernet 10/100Base-T(X) (RJ45).
- Последовательный порт: 1 порт RS-232/422/485 (DB9), с гальванической развязкой 2 кВ.
- Релейный выход: 1 нормально открытый контакт с номинальным током 2 А при 30 В постоянного тока.
- Питание: DC 12–48 В, потребление тока 455 мА при 12 В.
- Температурный диапазон: от 0 до 60°C для стандартной модели и от -40 до 75°C для модели MGate 5109-T.
- Размеры: 36 x 105 x 140 мм; вес 0,51 кг.
- Сертификации: Class 1 Division 2, ATEX, IECEx, EN 60950-1, UL508.
MGate 5109 предназначен для использования в промышленных приложениях, где требуется интеграция устройств с различными протоколами. Он обеспечивает надежную и безопасную передачу данных между устройствами, что критично для систем автоматизации, мониторинга и управления.
Преимущества MGate 5109 включают:
- Гибкость: Поддержка различных протоколов позволяет интегрировать устройства с разными стандартами связи.
- Надежность: Высокая степень защиты и сертификации обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: Металлический корпус с возможностью монтажа на DIN-рейку упрощает установку и обслуживание.
- Резервирование питания: Наличие резервного входа питания повышает надежность системы.
MGate 5109 совместим с различными промышленными устройствами, использующими протоколы Modbus и DNP3, что делает его универсальным решением для интеграции и управления в автоматизированных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.51 |
| Среднее время наработки на отказ (MTBF), часов | 859422 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5109_Series.htm |
| Максимальное количество соединений | Режим Agent: MGate в роли DNP3 TCP/UDP master: 32 соединения outstation, MGate в роли DNP3 TCP/UDP outstation: 1 соединение master Режим Transparent: 16 соединений master или 32 соединений outstation MGate в роли Modbus TCP Master: 32 соединения slave; MGate в роли Modbus TCP slave: 16 соединений master |
| Поддерживаемые функции | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Максимальное количество команд | 100 |
| Количество портов Modbus | 1 |
| Внутренняя база данных DNP3 | Для каждого устройства outstation: Дискретный ввод - 8192 контакта, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов, События дискретного ввода - 1024, События аналогового ввода - 1024, События счетчика - 1024 Когда MGate 5109 выступает в роли DNP3 outstation: Дискретный ввод - 8192 контактов, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контактов, Аналоговый вывод - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов |
| Потребление тока | 455 мА при 12 В |
| Сетевые протоколы | Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55022/24 |
| Электромагнитная совместимость (EMI) | CISPR 22 FCC Part 15 Subpart B Class B |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII DNP3 |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
