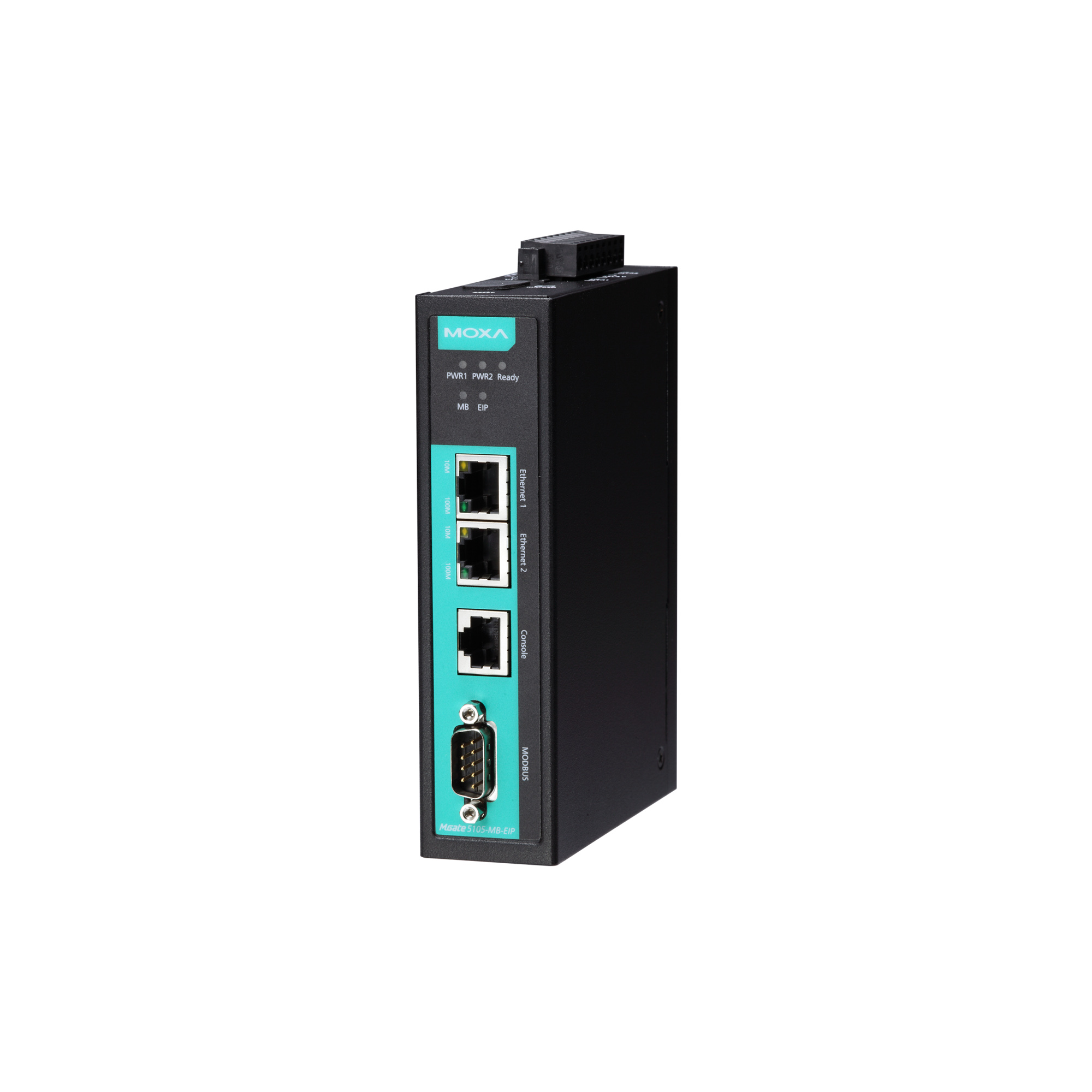

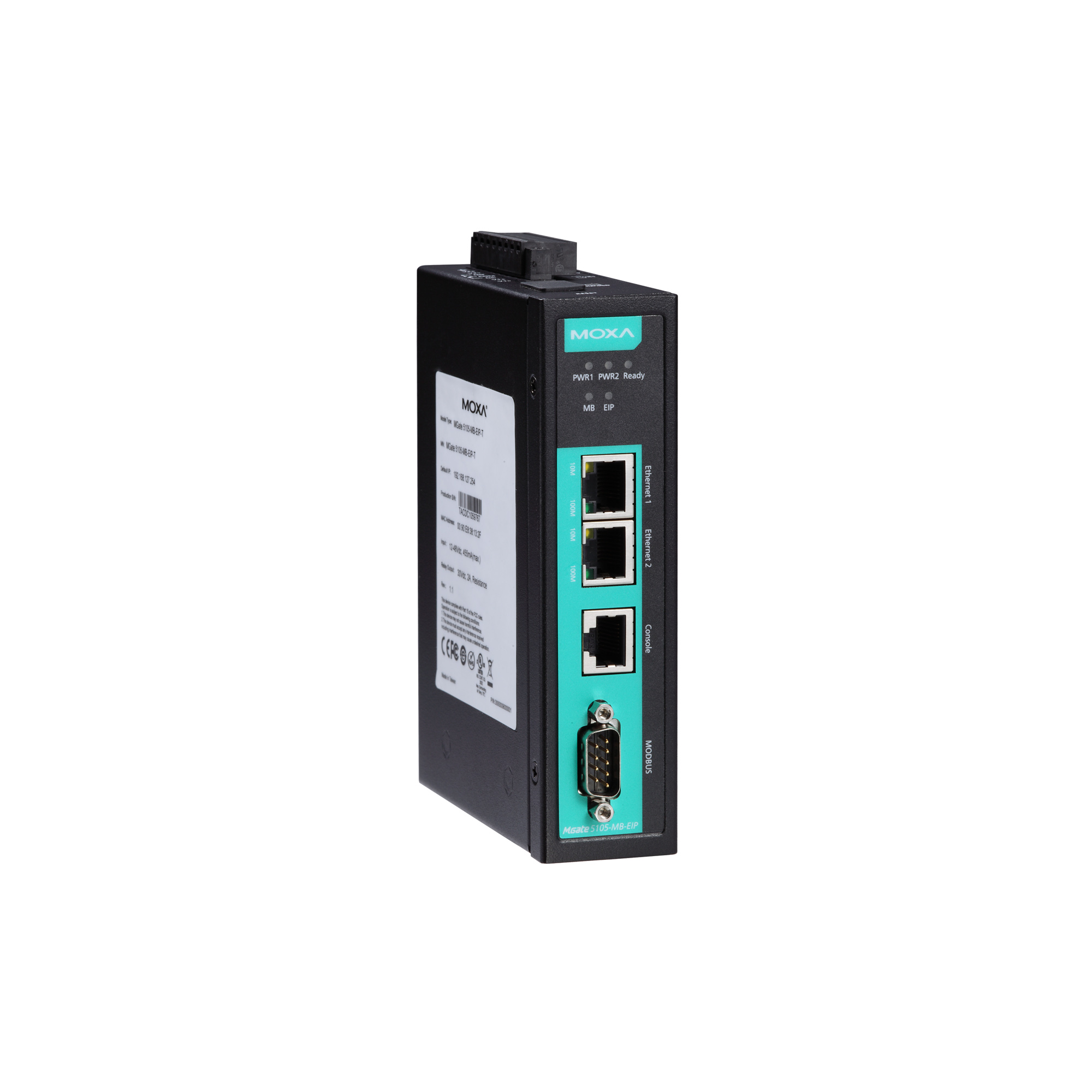

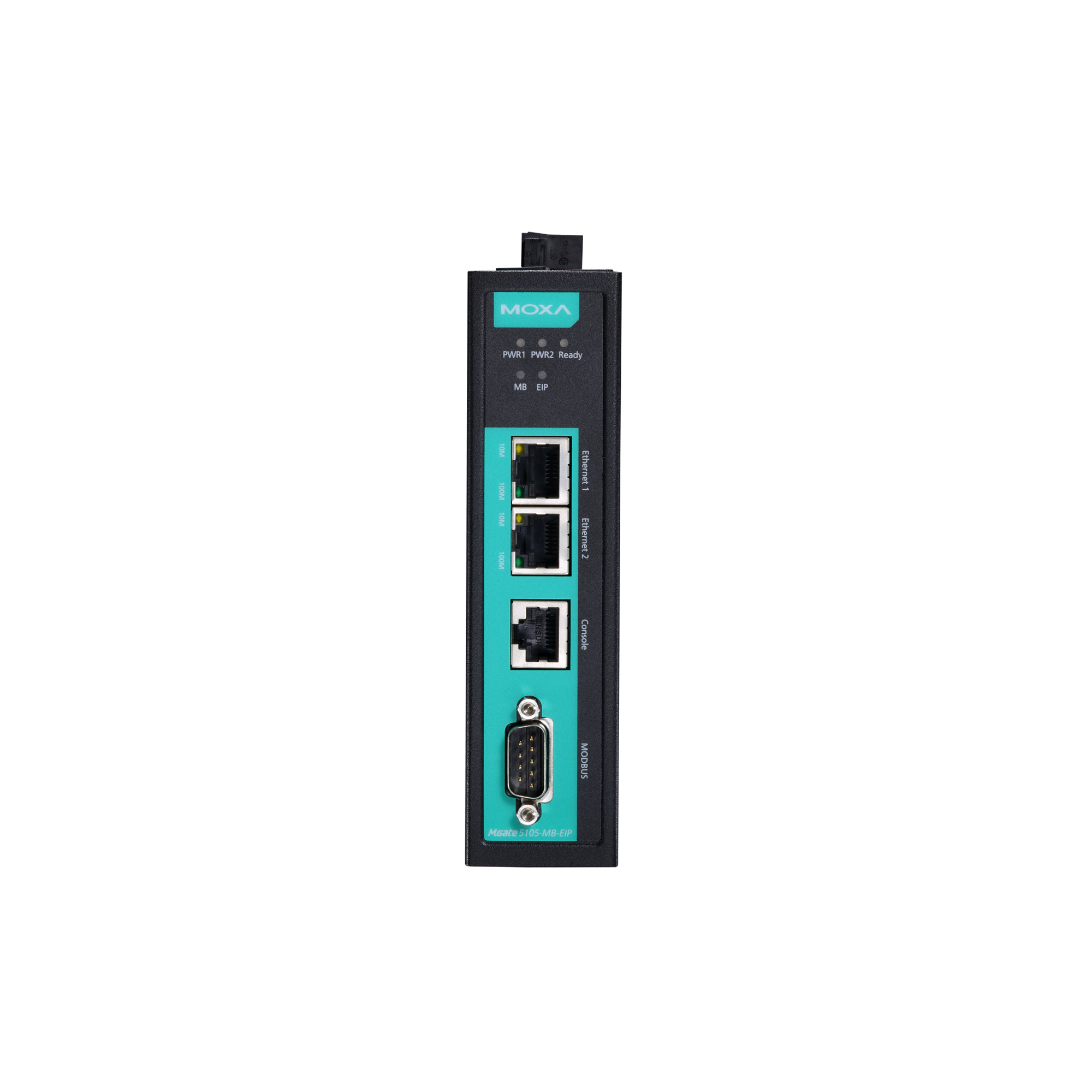

Преобразователь MGate 5105-MB-EIP от компании MOXA Inc. предназначен для эффективного преобразования протоколов Modbus RTU/ASCII/TCP в EtherNet/IP, обеспечивая seamless интеграцию между устройствами, использующими различные коммуникационные стандарты. Это устройство идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных между различными протоколами.
Ключевые технические особенности MGate 5105-MB-EIP включают:
- Поддержка протоколов: Modbus RTU/ASCII/TCP, EtherNet/IP (режимы Adapter и Scanner), MQTT.
- Сетевые порты: 2 порта Ethernet 10/100 Base T(X) с разъемами RJ45, один из которых используется для подключения к сети, второй — для каскадирования устройств.
- Последовательный порт: 1 порт RS-232 с разъемом DB9 'папа', поддерживающий скорости передачи данных до 921600 бит/с и обеспечивающий гальваническую изоляцию 2 кВ.
- Питание: Рабочее напряжение 12–48 В постоянного тока, потребление тока 455 мА при 12 В.
- Температурный диапазон: Рабочая температура от 0 до 60°C, температурный диапазон хранения от -40 до 85°C.
- Размеры и монтаж: Компактные габариты 36 x 105 x 140 мм, монтаж на DIN-рейку или стену.
- Сертификации: Соответствие стандартам безопасности EN 60950-1, UL 508; электромагнитной совместимости EN 55032/24; взрывобезопасности ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D; IECEx; а также стандартам по вибрации и ударам IEC 60068-2-27, IEC 60068-2-64.
MGate 5105-MB-EIP находит широкое применение в различных отраслях промышленности, включая нефтегазовую, химическую, энергетическую и другие, где необходимо интегрировать устройства с различными протоколами в единую сеть. Благодаря поддержке MQTT, устройство обеспечивает возможность передачи данных в облачные сервисы для дальнейшего анализа и мониторинга, что особенно актуально для реализации концепций промышленного интернета вещей (IIoT).
Среди преимуществ MGate 5105-MB-EIP можно отметить:
- Гибкость интеграции: Поддержка множества протоколов и режимов работы позволяет интегрировать устройства с различными коммуникационными стандартами.
- Надежность: Высокая степень защиты от электромагнитных помех и соответствие стандартам безопасности обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство эксплуатации: Компактные размеры и различные варианты монтажа упрощают установку и обслуживание устройства.
- Облачные возможности: Поддержка MQTT и возможность подключения к облачным сервисам открывают новые возможности для мониторинга и анализа данных.
MGate 5105-MB-EIP совместим с широким спектром промышленного оборудования, включая контроллеры, датчики и исполнительные механизмы, использующие протоколы Modbus и EtherNet/IP. Это делает его универсальным решением для построения эффективных и надежных систем автоматизации в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.51 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_5105-MB-EIP_Series.htm |
| Количество последовательных портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Количество портов Modbus | 1 |
| Сетевые протоколы | EtherNet/IP, Modbus TCP, MQTT |
| Потребление тока | 455 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 859422 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | 8-контактный RJ45 |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII |
| Разъемы | DB9 'папа' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
