Артикул:
MGate 5103-T
Характеристики
Полное наименование:
—

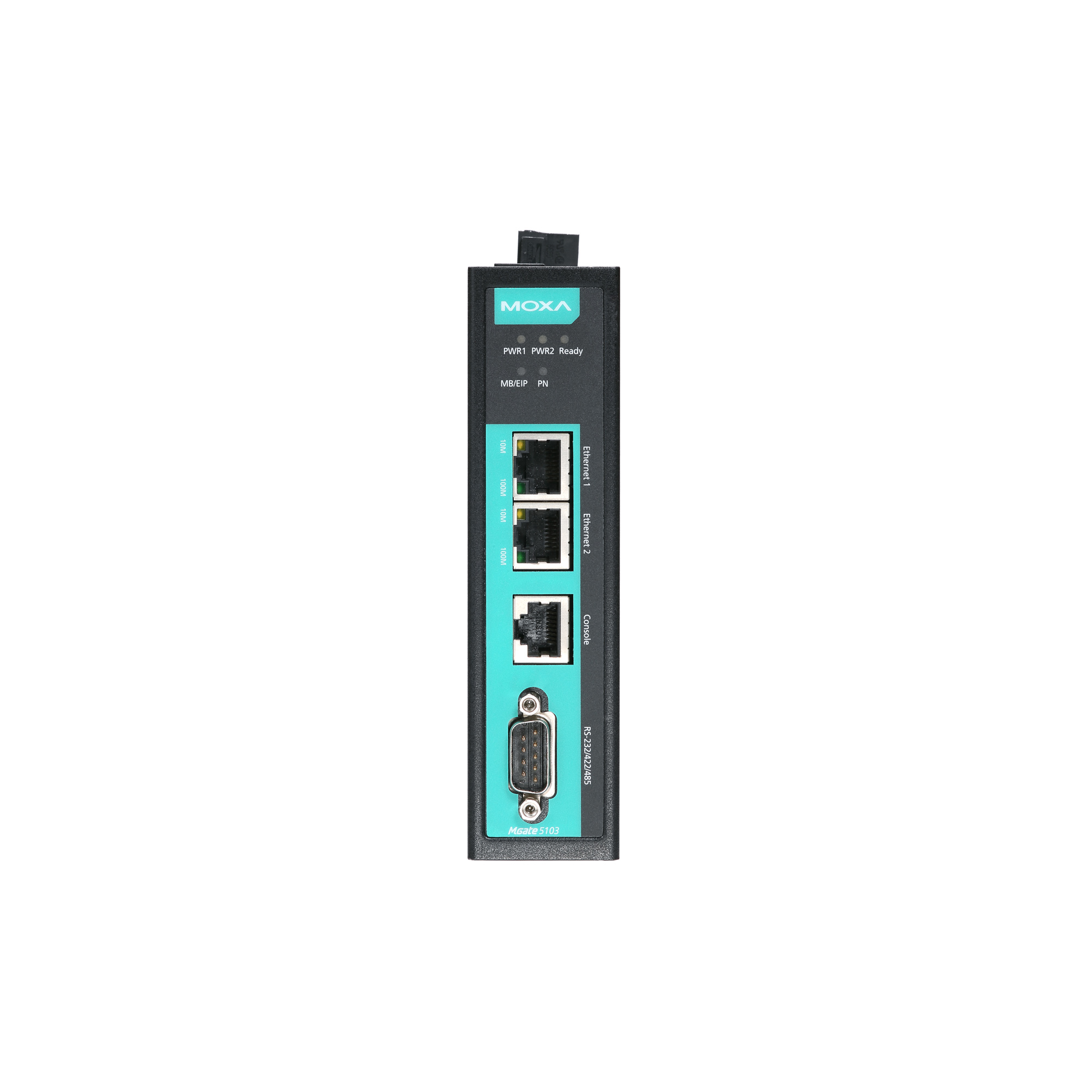

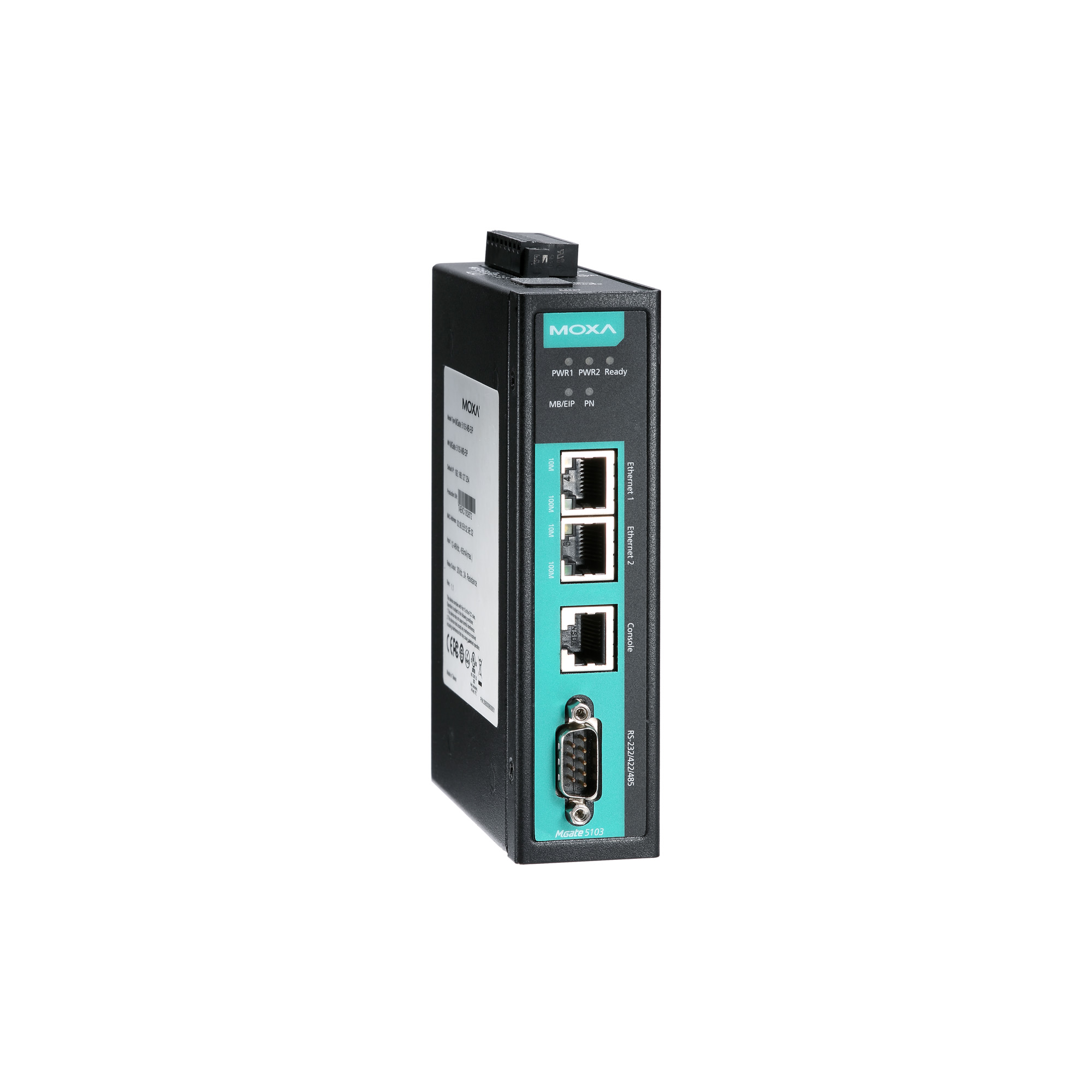

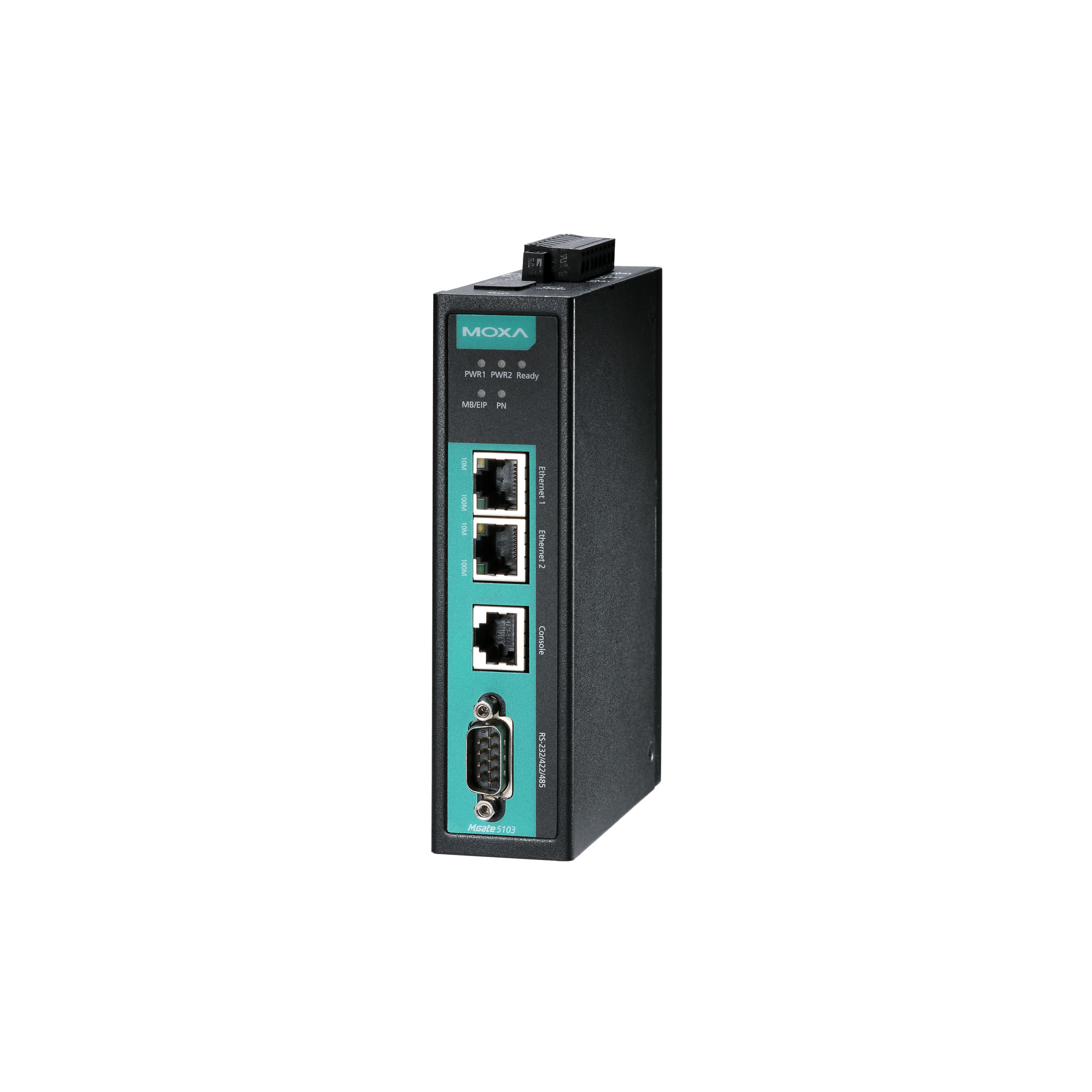

Преобразователь MGate 5103-T 1-port Modbus RTU/ASCII/TCP/EtherNet/IP-to-PROFINET gateway, t: -40/75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 5103-T от компании MOXA Inc. представляет собой однопортовый шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET. Это устройство обеспечивает эффективную интеграцию различных промышленных протоколов, что делает его незаменимым в автоматизированных системах управления.
**Ключевые технические особенности:**
- Поддержка протоколов: PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter.
- Сетевые порты: 2 порта Ethernet 10/100 Base T(X) с разъемами RJ45 (8 конт.), обеспечивающие гибкость подключения.
- Порт последовательного интерфейса: 1 порт RS-232/422/485 с разъемом DB9 'папа' и гальванической изоляцией 2 кВ, что повышает надежность передачи данных.
- Питание: Рабочее напряжение 12 ~ 48 В постоянного тока, с потреблением тока 455 мА при 12 В, что обеспечивает экономичное энергопотребление.
- Температурный диапазон: Рабочая температура от -40 до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Размеры и монтаж: Компактные габариты 36 x 105 x 140 мм и возможность монтажа на DIN-рейку или настенно, что упрощает установку в ограниченных пространствах.
- Сертификации: Соответствие стандартам безопасности EN 60950-1, UL508, а также взрывобезопасности Class 1 Division 2, ATEX, IECEx, что подтверждает высокую степень защиты устройства.
- Электромагнитная совместимость: Соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class B, а также требованиям IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, что гарантирует устойчивость устройства к электромагнитным помехам.
**Области применения и целевая аудитория:**
MGate 5103-T идеально подходит для интеграции устройств, использующих различные промышленные протоколы, в системы, основанные на PROFINET. Это устройство востребовано в таких отраслях, как:
- Промышленная автоматизация: Обеспечение связи между различными устройствами и системами управления.
- Энергетика: Интеграция оборудования с различными протоколами в единую систему мониторинга и управления.
- Транспорт: Связь между различными системами управления на транспортных объектах.
- Системы безопасности: Объединение различных устройств безопасности в единую сеть для централизованного контроля.
**Преимущества и совместимость:**
- Гибкость подключения: Возможность работы с различными протоколами и интерфейсами, что упрощает интеграцию в существующие системы.
- Надежность: Высокая степень защиты от электромагнитных помех и соответствие стандартам безопасности обеспечивают стабильную работу устройства в сложных условиях.
- Простота установки: Компактные размеры и различные варианты монтажа позволяют легко интегрировать устройство в ограниченные пространства.
- Долговечность: Среднее время наработки на отказ (MTBF) составляет 876 502 часа, что свидетельствует о высокой надежности устройства.
Преобразователь MGate 5103-T от MOXA Inc. является эффективным решением для интеграции различных промышленных протоколов в системы на базе PROFINET, обеспечивая надежную и гибкую связь между устройствами в автоматизированных системах управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.51 |
| Среднее время наработки на отказ (MTBF), часов | 876502 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/MGate_5103_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Максимальное количество команд | 128 |
| Максимальное количество соединений | MGate в роли устройства ввода/вывода PROFINET: 1 соединение для чтения/записи |
| Количество портов Modbus | 1 |
| Потребление тока | 455 мА при 12 В |
| MIB-базы | RFC1213, RFC1317 |
| Промышленные протоколы | PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter |
| Протоколы управления | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client |
| Протоколы синхронизации времени | NTP Client |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | DB9 'папа' |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232/422/485 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, RTS Toggle (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Web-интерфейс Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP PROFINET EtherNet/IP |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
