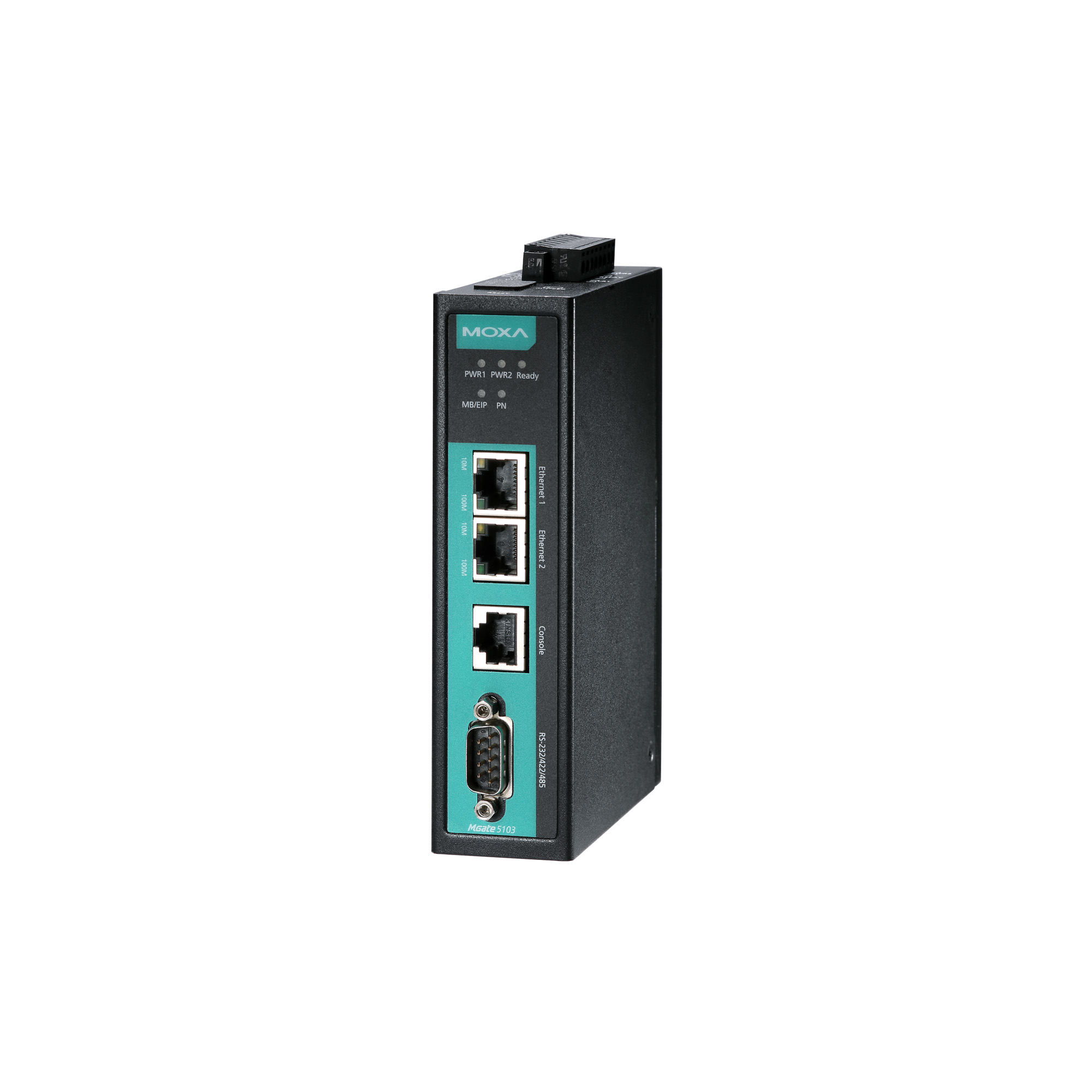

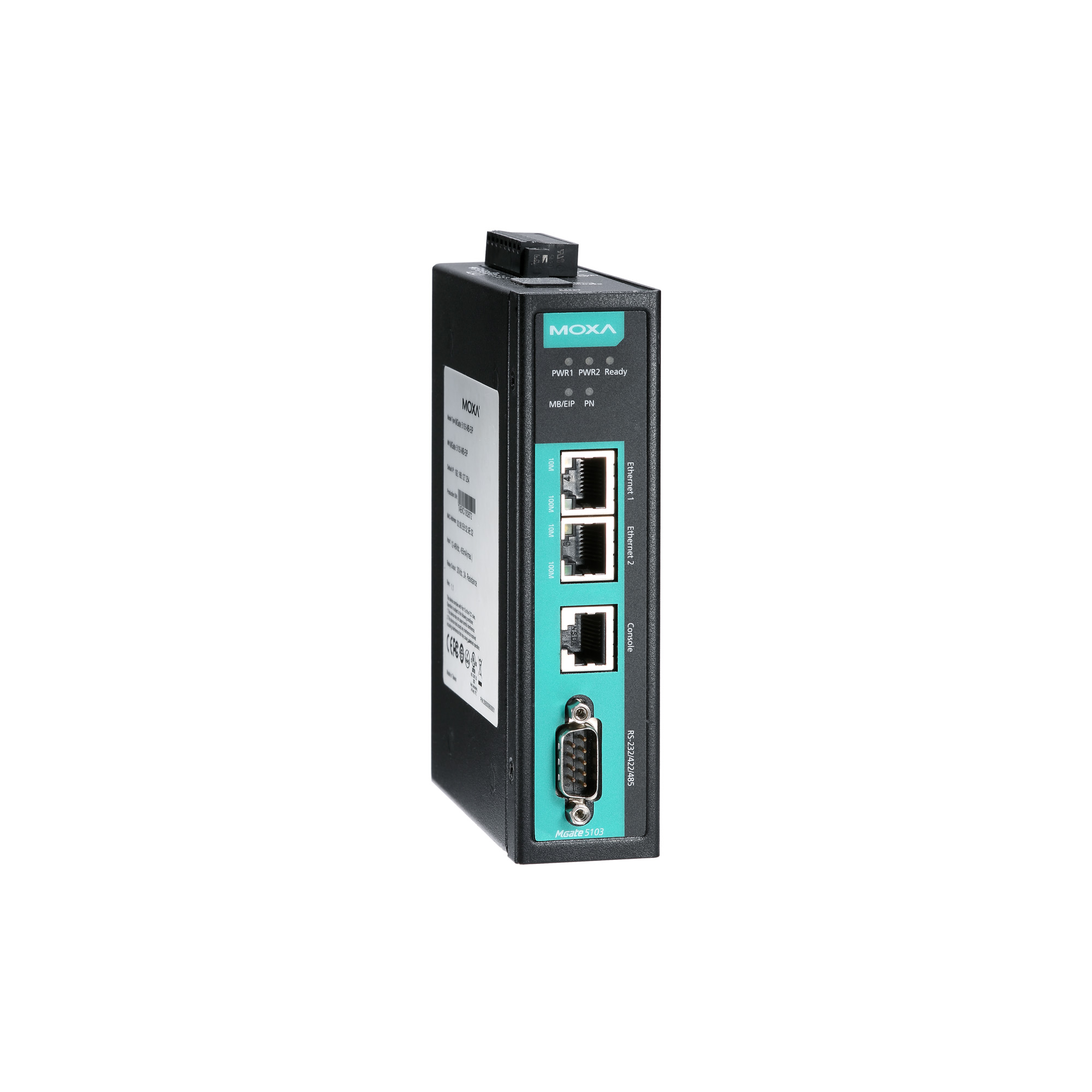

Преобразователь MGate 5103 1-port Modbus RTU/ASCII/TCP/EtherNet/IP-to-PROFINET gateway, t: 0/60

Артикул: MGate 5103
Характеристики
Полное наименование:
—
Преобразователь MGate 5103 1-port Modbus RTU/ASCII/TCP/EtherNet/IP-to-PROFINET gateway, t: 0/60
Срок гарантии
—
12 мес.
388 565 тенге/шт
Варианты цен
388 565 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь MGate 5103 от компании MOXA Inc. предназначен для преобразования протоколов Modbus RTU/ASCII/TCP и EtherNet/IP в PROFINET, обеспечивая эффективную интеграцию устройств с различными промышленными протоколами в сети PROFINET. Это устройство идеально подходит для применения в автоматизированных системах управления, где требуется связать устройства с интерфейсами Modbus или EtherNet/IP с контроллерами PROFINET.

**Ключевые технические особенности:**

  • Промышленные протоколы: поддержка PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter.
  • Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с разъемами RJ45, обеспечивающие гибкость подключения и возможность каскадирования устройств.
  • Последовательный интерфейс: один порт RS-232/422/485 с разъемом DB9, поддерживающий скорости передачи данных до 921600 бит/с и обеспечивающий гальваническую изоляцию 2 кВ для защиты от помех.
  • Управление питанием: входное напряжение 12–48 В постоянного тока с потреблением тока 455 мА при 12 В, что обеспечивает низкое энергопотребление и совместимость с различными источниками питания.
  • Условия эксплуатации: рабочая температура от 0 до 60°C, что делает устройство подходящим для большинства промышленных условий.
  • Безопасность и сертификация: соответствие стандартам EN 60950-1, UL 508, а также наличие сертификатов Class 1 Division 2, ATEX и IECEx для эксплуатации в потенциально взрывоопасных средах.
  • Электромагнитная совместимость: соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class B, а также требованиям IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 для обеспечения надежной работы в условиях электромагнитных помех.
  • Размеры и монтаж: компактные габариты 36 x 105 x 140 мм и возможность монтажа на DIN-рейку или настенно, что упрощает интеграцию в существующие системы.

**Области применения и целевая аудитория:**

MGate 5103 предназначен для использования в промышленных автоматизированных системах, где необходимо интегрировать устройства с протоколами Modbus или EtherNet/IP в сеть PROFINET. Это устройство будет полезно для систем управления, мониторинга и сбора данных, где требуется обеспечить совместимость между различными промышленными протоколами. Целевая аудитория включает инженеров по автоматизации, системных интеграторов и технических специалистов, занимающихся проектированием и обслуживанием промышленных сетей и систем управления.

**Преимущества и совместимость:**

  • Универсальность: поддержка нескольких промышленных протоколов позволяет интегрировать различные устройства в единую сеть PROFINET.
  • Гибкость подключения: два порта Ethernet обеспечивают возможность каскадирования устройств и упрощают топологию сети.
  • Высокая скорость передачи данных: поддержка скоростей до 921600 бит/с на последовательном порту позволяет эффективно передавать большие объемы данных.
  • Защищенность: гальваническая изоляция и соответствие международным стандартам безопасности обеспечивают надежную эксплуатацию в различных условиях.
  • Компактность: небольшие размеры и возможность монтажа на DIN-рейку или настенно упрощают установку и экономят пространство в распределительных щитах.

Преобразователь MGate 5103 от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с различными промышленными протоколами в сеть PROFINET, обеспечивая высокую скорость передачи данных, гибкость подключения и соответствие международным стандартам безопасности и электромагнитной совместимости.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 36 x 105 x 140
Вес нетто, кг 0.51
Среднее время наработки на отказ (MTBF), часов 876502
Ссылка на сайт moxa.com https://www.moxa.com/product/MGate_5103_Series.htm
Резистор Pull High/Low для RS-485 1 кОм, 150 кОм
Максимальное количество команд 128
Максимальное количество соединений MGate в роли устройства ввода/вывода PROFINET: 1 соединение для чтения/записи
Количество портов Modbus 1
Потребление тока 455 мА при 12 В
MIB-базы RFC1213, RFC1317
Промышленные протоколы PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter
Протоколы управления ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
Протоколы синхронизации времени NTP Client
Материал корпуса Металл
Монтаж На DIN-рейку
Настенный (опционально)
Взрывобезопасность Class 1 Division 2
ATEX
IECEx
Безопасность EN 60950-1
UL508
Электромагнитная совместимость (EMC) EN 55032/24
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class B
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Рабочее напряжение 12 ~ 48 В пост.
Разъем электропитания Клемма
Температура хранения, °C -40 ~ +85
Рабочая температура, °C 0 ~ +60
Рабочая влажность, % 5 ~ 95
Магнитная изоляция Ethernet-портов 1,5 кВ
Порты Ethernet 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
Тип разъема RJ45 (8 конт.)
Разъем последовательного порта DB9 'папа'
Изоляция последовательной линии 2 кВ
Тип последовательных портов RS-232/422/485
Скорость передачи данных, бит/с 50 ~ 921600
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Четность нет, чет, нечет, 0, 1
Управление потоками данных RTS/CTS, RTS Toggle (только для RS-232)
Стоповые биты 1, 2
Бит данных 7, 8
Защита от пыли и влаги IP30
Протокол Modbus RTU/ASCII Master/Slave
Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
Кнопка Reset Есть
Интерфейс управления Утилита Device Search Utility (DSU)
Web-интерфейс
Последовательная консоль
Изоляция последовательных портов Есть
Тип устройства Преобразователь протоколов
Количество последовательных портов 1
Поддерживаемые протоколы Modbus RTU
Modbus ASCII
Modbus TCP
PROFINET
EtherNet/IP
Серия устройства MGate 5000
Тип слота для установки карты памяти 1 слот для карты microSD (SDHC) объемом до 32 Гб
