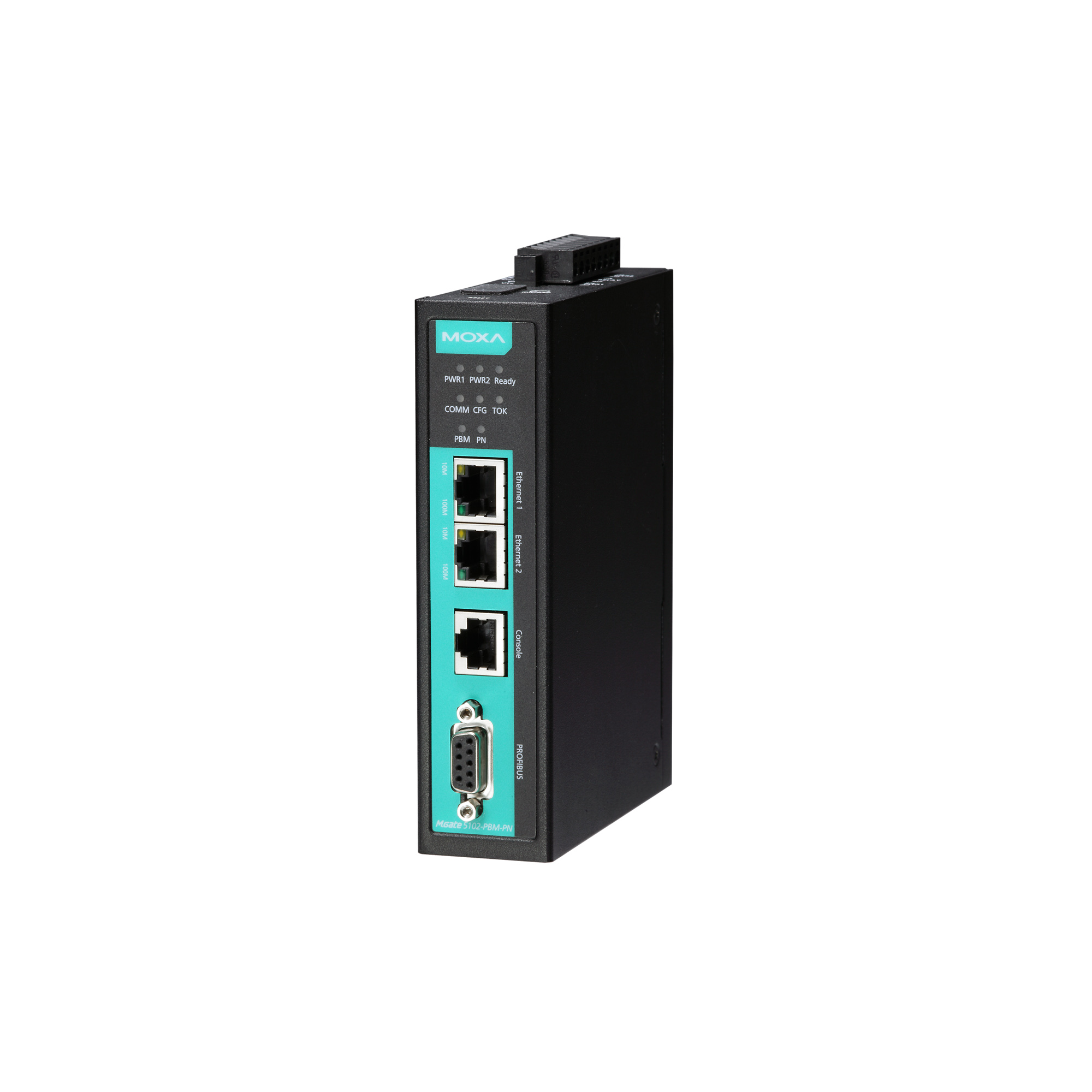

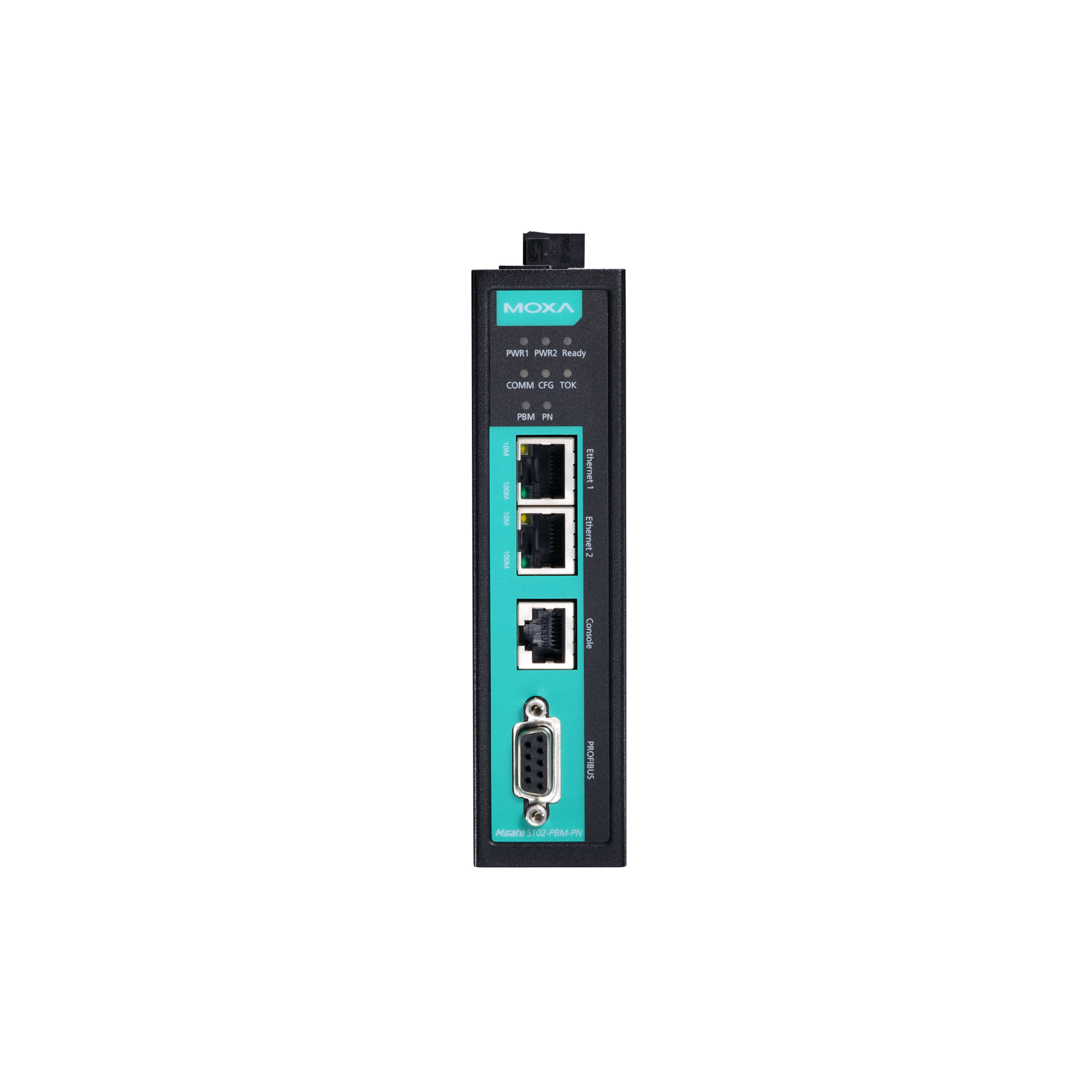

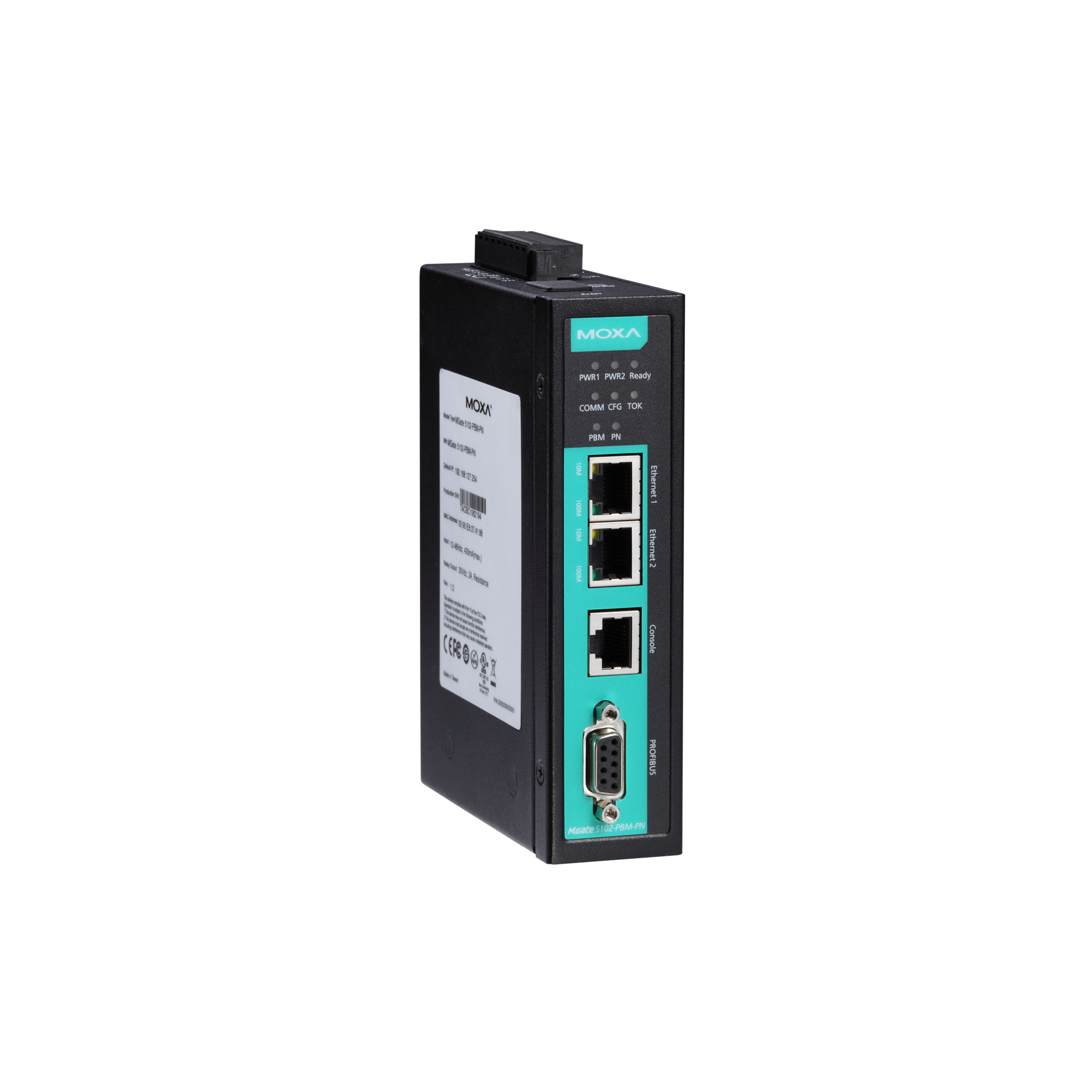

Преобразователь MGate 5102-PBM-PN от компании MOXA Inc. предназначен для интеграции устройств с интерфейсом PROFIBUS DP в сети PROFINET RT. Это решение обеспечивает эффективную и надежную связь между различными промышленными системами, поддерживая скорость передачи данных от 9600 бит/с до 12 Мбит/с.
Устройство оснащено одним портом PROFIBUS DP (DB9 female) и одним последовательным портом RS-232 (8-контактный RJ45), обеспечивая гальваническую развязку до 2 кВ. Для подключения к сети Ethernet предусмотрены два порта 10/100BaseT(X) (RJ45), поддерживающие автоматическое определение MDI/MDI-X и магнитную изоляцию на уровне 1,5 кВ. Питание осуществляется через клеммный разъем при рабочем напряжении от 12 до 48 В постоянного тока, с потреблением тока 430 мА при 12 В.
Устройство поддерживает промышленные протоколы PROFIBUS DP-V1 Master и PROFINET IO Device, обеспечивая эффективную передачу данных между различными устройствами. Для настройки и управления доступны веб-консоль, Telnet, последовательный порт и утилита MGate Manager. Также предусмотрен слот для карты microSD объемом до 32 ГБ для хранения конфигураций и журналов.
MGate 5102-PBM-PN предназначен для использования в различных отраслях промышленности, включая автоматизацию производственных процессов, управление оборудованием и мониторинг систем. Он обеспечивает надежную и безопасную интеграцию устройств с PROFIBUS DP в сети PROFINET RT, что делает его идеальным выбором для предприятий, стремящихся повысить эффективность и гибкость своих систем управления.
Среди преимуществ устройства можно отметить:
- Гибкость подключения: возможность интеграции устройств с PROFIBUS DP в сети PROFINET RT.
- Надежность: гальваническая развязка и магнитная изоляция обеспечивают защиту от электромагнитных помех и повышают устойчивость к внешним воздействиям.
- Удобство настройки: различные методы конфигурации и управления, включая веб-консоль и Telnet, упрощают процесс настройки и эксплуатации.
- Расширяемость: слот для карты microSD позволяет хранить дополнительные данные и конфигурации, расширяя функциональность устройства.
Устройство соответствует международным стандартам безопасности и электромагнитной совместимости, включая EN 60950-1, UL 508, ATEX, IECEx, EN 55032/24, CISPR 32 и FCC Part 15 Subpart B Class A. Оно также прошло испытания на вибрацию и удар по стандартам IEC 60068-2-27 и IEC 60068-2-64, а также на свободное падение по IEC 60068-2-32, что подтверждает его надежность в различных эксплуатационных условиях.
В заключение, преобразователь MGate 5102-PBM-PN от MOXA Inc. представляет собой высококачественное решение для интеграции устройств с PROFIBUS DP в сети PROFINET RT, обеспечивая гибкость, надежность и удобство эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_5102-PBM-PN_Series.htm |
| Сетевые протоколы | PROFINET RT |
| Количество последовательных портов | 1 |
| Количество портов Profibus | 1 |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Потребление тока | 430 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 980417 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Разъем последовательного порта | 8-контактный RJ45 |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232 (консольный порт) |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Защита от пыли и влаги | IP30 |
| Протокол | PROFIBUS DP-V1 Master |
| Разъемы | DB9 'мама' |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | PROFIBUS PROFINET |
| Серия устройства | MGate 5000 |
| Тип слота для установки карты памяти | 1 слот для карты microSD (SDHC) объемом до 32 Гб |
