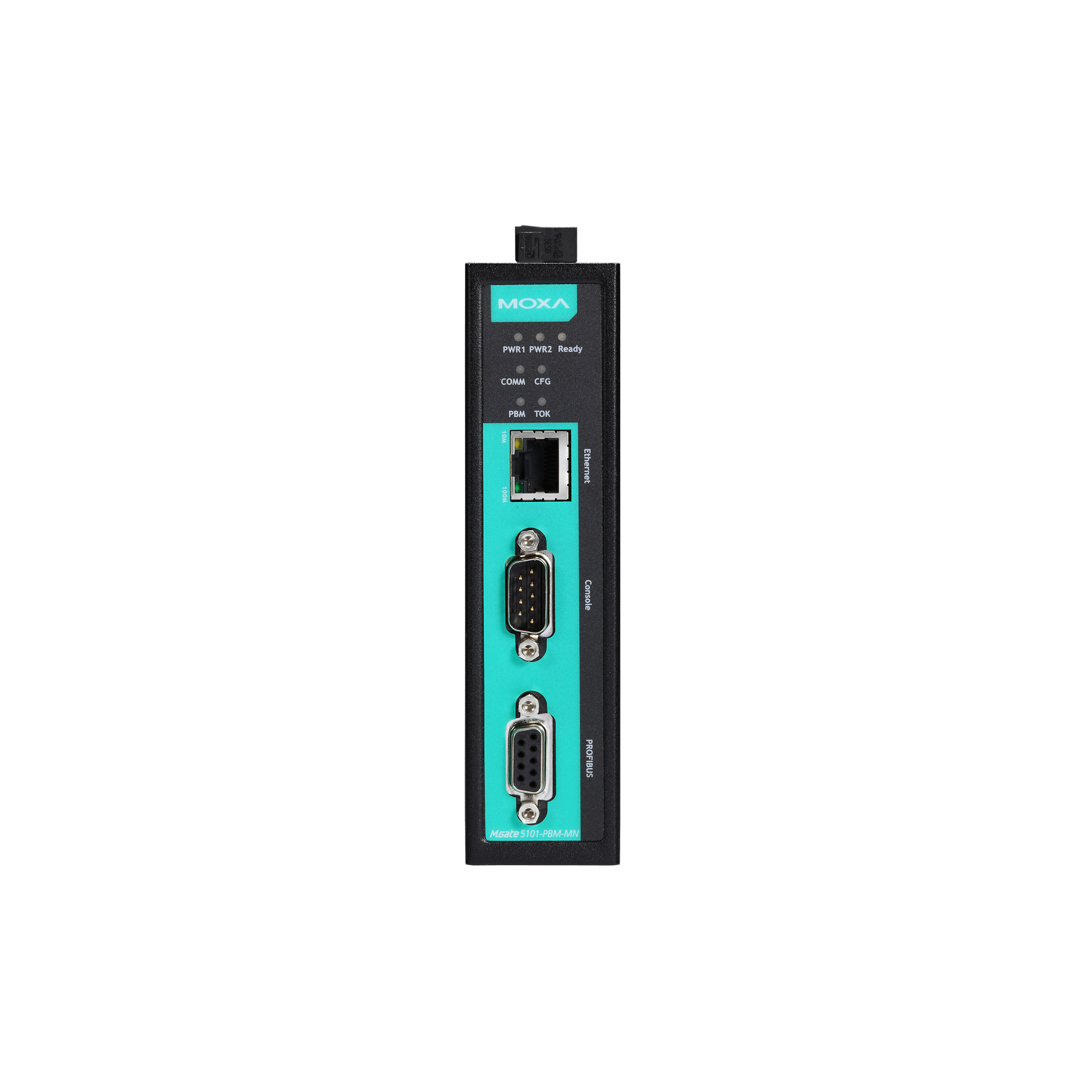

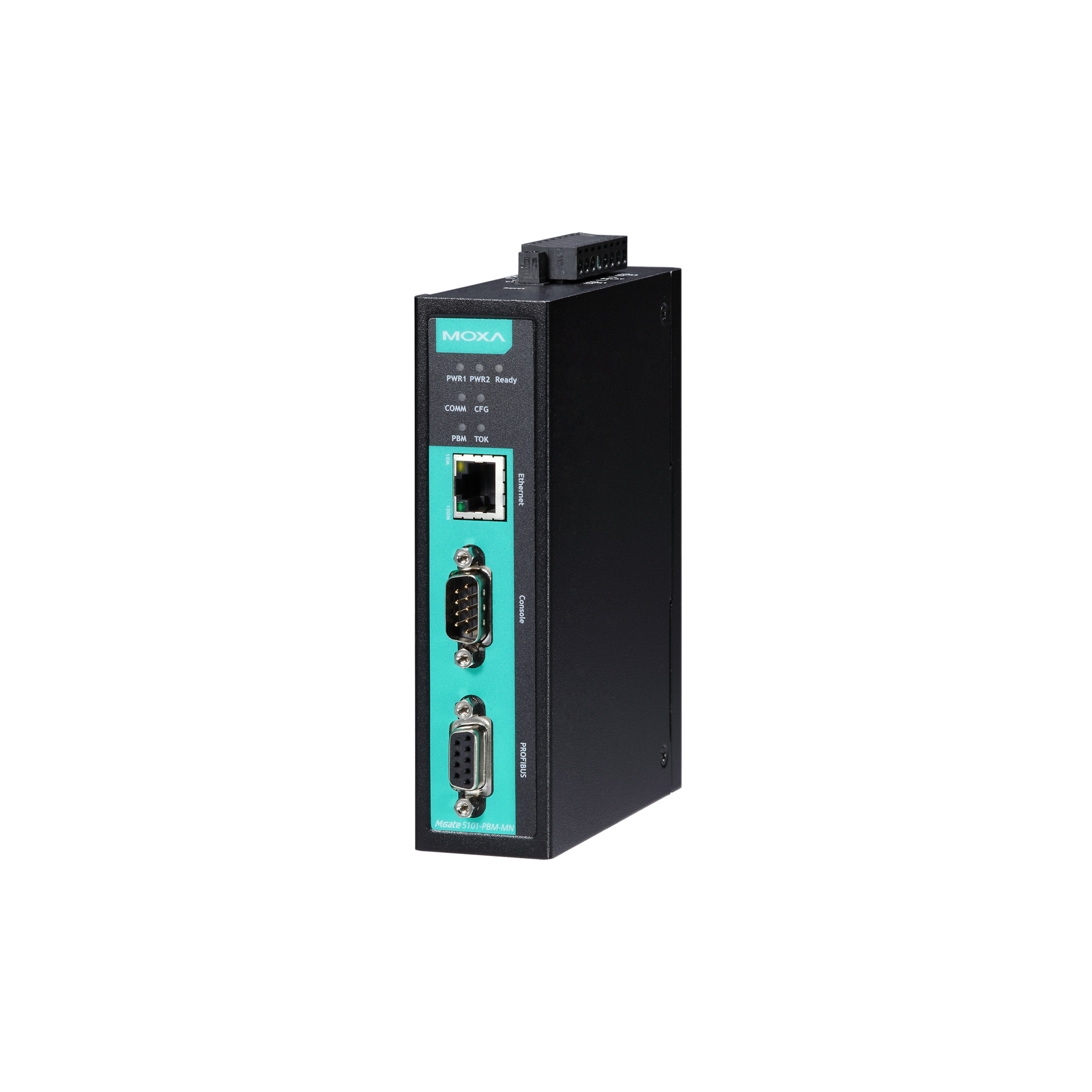

Преобразователь MOXA MGate 5101-PBM-MN представляет собой однопортовый шлюз, предназначенный для преобразования протокола PROFIBUS DP-V1 Master в Modbus TCP. Он обеспечивает эффективную интеграцию устройств с интерфейсами PROFIBUS и Modbus TCP в единую сеть, что особенно важно для предприятий, стремящихся к модернизации и расширению своих автоматизированных систем.
Ключевые технические особенности устройства включают:
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Мбит/с с автоопределением MDI/MDI-X (разъем RJ45) и 1 порт PROFIBUS DP-V1 Master (разъем DB9 female).
- Скорость передачи данных: PROFIBUS: от 9,6 Кбит/с до 12 Мбит/с; Ethernet: 10/100 Мбит/с.
- Питание: Входное напряжение 12–48 В постоянного тока, потребление тока 365 мА при 12 В.
- Условия эксплуатации: Рабочая температура от 0 до 60°C, влажность 5–95% без конденсации.
- Габариты и монтаж: Размеры 36 x 105 x 140 мм, монтаж на DIN-рейку или на стену.
- Сертификация: Соответствует стандартам безопасности EN 60950-1, UL 60950-1, взрывобезопасности ATEX Zone 2, IECEx, а также электромагнитной совместимости EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A.
MGate 5101-PBM-MN предназначен для использования в различных отраслях промышленности, включая нефтегазовую, энергетическую и производственную. Он обеспечивает надежную связь между устройствами с интерфейсами PROFIBUS и Modbus TCP, что позволяет интегрировать старые и новые системы автоматизации в единую сеть.
Преимущества использования MGate 5101-PBM-MN включают:
- Интуитивная настройка: Функция автоматического сканирования PROFIBUS устройств и таблица отображения конфигурации Modbus TCP Master упрощают процесс интеграции.
- Удаленное управление: Веб-консоль и Telnet-консоль с поддержкой HTTPS и SSH обеспечивают безопасное удаленное обслуживание.
- Надежность: Высокая степень защиты от электромагнитных помех и механических воздействий, соответствие стандартам безопасности и взрывобезопасности.
- Гибкость монтажа: Возможность установки на DIN-рейку или на стену, что упрощает интеграцию в существующие системы.
MGate 5101-PBM-MN обеспечивает эффективную и безопасную интеграцию устройств с различными протоколами, способствуя повышению эффективности и надежности промышленных автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_5101-PBM-MN_Series.htm |
| Сетевые протоколы | Modbus TCP Slave/Master |
| Количество последовательных портов | 1 |
| Количество портов Profibus | 1 |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Потребление тока | 365 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 1082881 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Тип последовательных портов | RS-232 (консольный порт) |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Защита от пыли и влаги | IP30 |
| Протокол | PROFIBUS DP-V1 Master |
| Разъемы | DB9 'мама' |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus TCP PROFIBUS |
| Серия устройства | MGate 5000 |
